Cierre de Compresión Modelo Pequeño 16 / 22, con Palomilla, incluye Lengüeta (Juego)

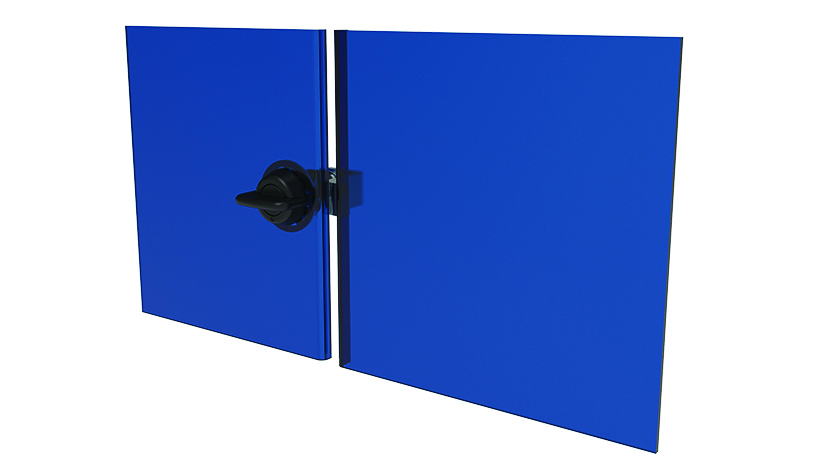

Cierre de Compresión Modelo Pequeño 16 / 22, con Palomilla, incluye Lengüeta (Juego) – ejemplo de aplicación

0,00 €

H (mm)

3.2 - 6.4

6.4 - 9.5

9.5 - 12.7

12.7 - 15.9

15.9 - 19.0

19.0 - 22.2

22.2 - 25.4

25.4 -28.6

Número de producto: 0810222

Cantidad por paquete: 10 piezas

Información sobre el producto "Cierre de Compresión Modelo Pequeño 16 / 22, con Palomilla, incluye Lengüeta (Juego)"

Color:
Inserto de palomilla: Negro
Carcasa: Negro
Sellos: Negro

Países de Entrega:
North America, Central America, Caribbean, South America, China, United Kingdom, Ireland, Netherlands, Estonia, Latvia, Lithuania,Poland, Czechia, Slovakia, Hungary, Slovenia, Croatia, Serbia, Romania, Bulgaria

Descripción:
Para cerrar puertas y trampillas de forma sencilla, segura y con compresión

Material:
Inserto con palomilla: Acero cincado
Eje: Acero
Resorte de retención: Acero inoxidable SS316
Carcasa: Acero cincado
Leva: Acero
Juntas: Goma NBR
Arandela: Acero
Tuerca: Acero
Material de montaje: Acero

Superficie:
Inserto con palomilla: Recubrimiento en polvo
Bombín: Acero cincado
Carcasa: Recubrimiento en polvo
Leva: Acero cincado
Arandela: Acero cincado
Tuerca: Acero cincado
Material de montaje: Acero cincado

Cantidad por paquete:	10 piezas
Peso (g):	56.0
IP Rating:	IP65 / NEMA 4
Versión de Puerta:	Derecha, izquierda
Numero de ERP:	121782

Variantes

Número de producto	H (mm)	CAD
0810219	3.2 - 6.4
0810220	6.4 - 9.5
0810221	9.5 - 12.7
0810222	12.7 - 15.9
0810223	15.9 - 19.0
0810224	19.0 - 22.2
0810225	22.2 - 25.4
0810226	25.4 -28.6

Descargas CAD

Clasificación

ECLASS 6.0: 23199090
ECLASS 7.0: 23199090
ECLASS 8.0: 23199090
ECLASS 9.0: 23199090
ECLASS 10.0: 23199090
ECLASS 11.0: 23199090
ECLASS 12.0: 23199090
ECLASS 13.0: 23199090
Zolltarifnummer: 83015000000
Número de Arancel Aduanero de Exportación: 83015000

Certificados
