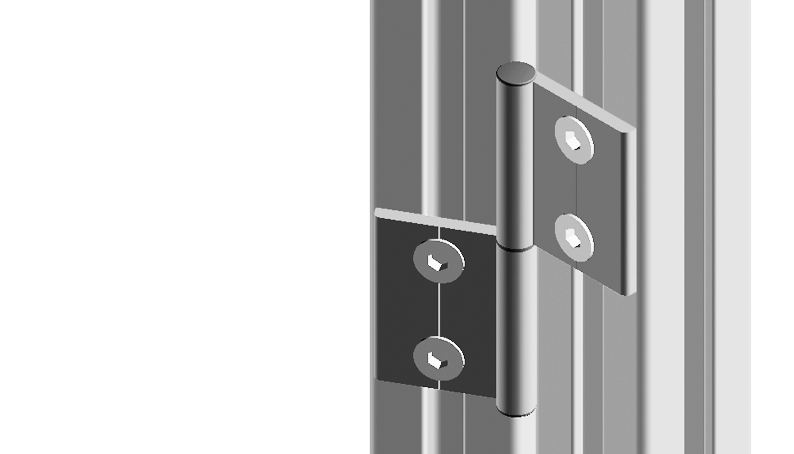

Componente de bisagra externa

Descripción:
For panels and aluminum profiles, for individual assembly of semi-concealed hinges

Material:
Aluminio

Superficie:
Anodizado

PFA_Fastening:
Por delante, con tornillos avellanados

Tip:
Compatible Axle for Hinge Component see 095AIR01
Compatible Cover Cap for Hinge Component see 095AIA

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	Aluminio anodizado
Peso (g):	34.4
Numero de ERP:	113573

Variantes

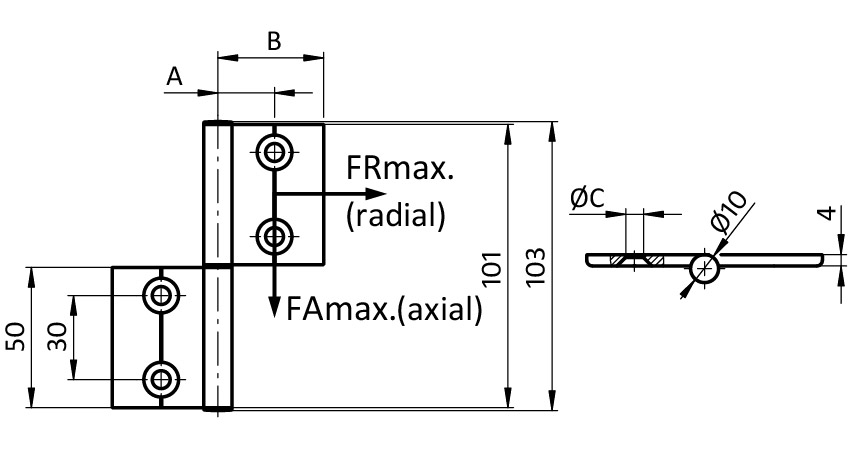

Número de producto	Version	A (mm)	B (mm)	C (mm)	FAmax (N)	FRmax (N)
095AH20	20	10.5	18.0	Ø 5.3	150	100
095AH25	25	12.9	23.4	Ø 6.4	150	100
095AH30	30	15.2	27.7	Ø 6.4	150	100
095AH38	38	19.25	35.8	Ø 6.4	150	100
095AH40	40	20.2	37.7	Ø 6.4	150	100
095AH45	45	22.7	42.7	Ø 6.4	150	100
095AH50	50	25.2	47.7	Ø 6.4	150	100
095AH60	60	30.2	57.7	Ø 6.4	150	100

Clasificación

ECLASS 6.0: 23199090
ECLASS 7.0: 23199090
ECLASS 8.0: 23199090
ECLASS 9.0: 23199090
ECLASS 10.0: 23199090
ECLASS 11.0: 23211191
ECLASS 12.0: 23211191
ECLASS 13.0: 23211191
Zolltarifnummer: 83021000900
Número de Arancel Aduanero de Exportación: 83021000

Certificados

Tags

Profile Type	Profile Type B, Profile Type I
Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering
