Connection Plate AL Rectangular 4 Hole, 1 Slot Version

Información sobre el producto "Connection Plate AL Rectangular 4 Hole, 1 Slot Version"

Países de Entrega:
En todo el mundo

Description:

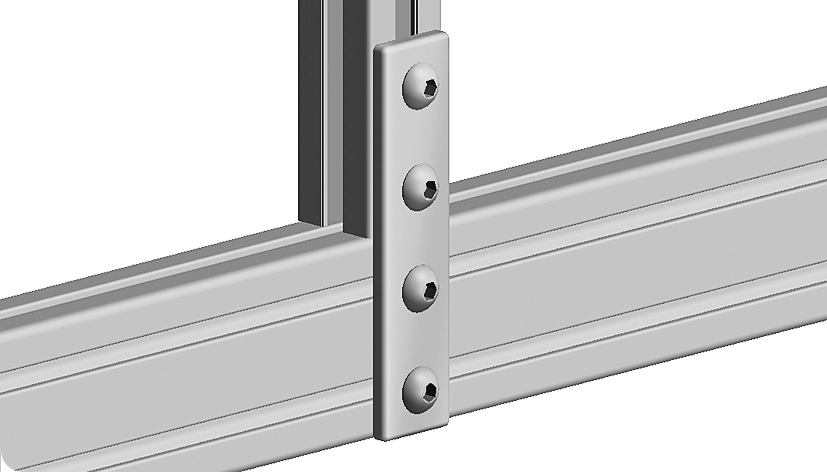

To connect two aluminum profiles

Material:
Aluminio

Especiales:
Otras superficies, otros colores bajo pedido

Superficie:
Anodizado

Zolltarifnummer:
76169990990

(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Cantidad por Paquete:	10 piezas
Model:	Aluminio
Peso (g):	15.0

Variantes

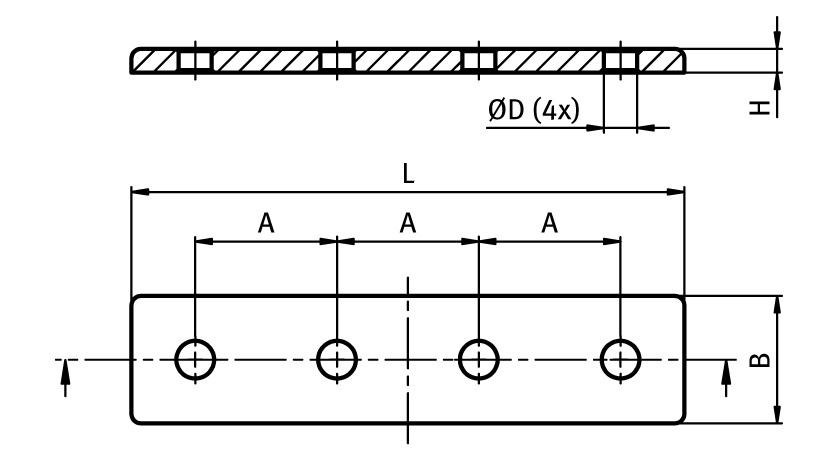

ID de producto	Version	H (mm)	A (mm)	ØD (mm)	L (mm)	B (mm)
093VA2080	20 / 80	4.0	20.0	5.5	78.0	18.0
093VA25102	25 / 102 - 1" / 4"	4.0	25.4 (1")	7.0	98.0 (3.858")	23.0 (0.9")
093VA30120	30 / 120	5.0	30.0	7.0	117.0	27.0
093VA38152	38 / 152 - 1.5" / 5.98"	6.0	38.1 (1.5")	9.0	148.0 (5.8")	34.0 (1.34")
093VA40160	40 / 160	6.0	40.0	9.0	156.0	36.0
093VA45180	45 / 180	6.0	45.0	9.0	176.0	41.0
