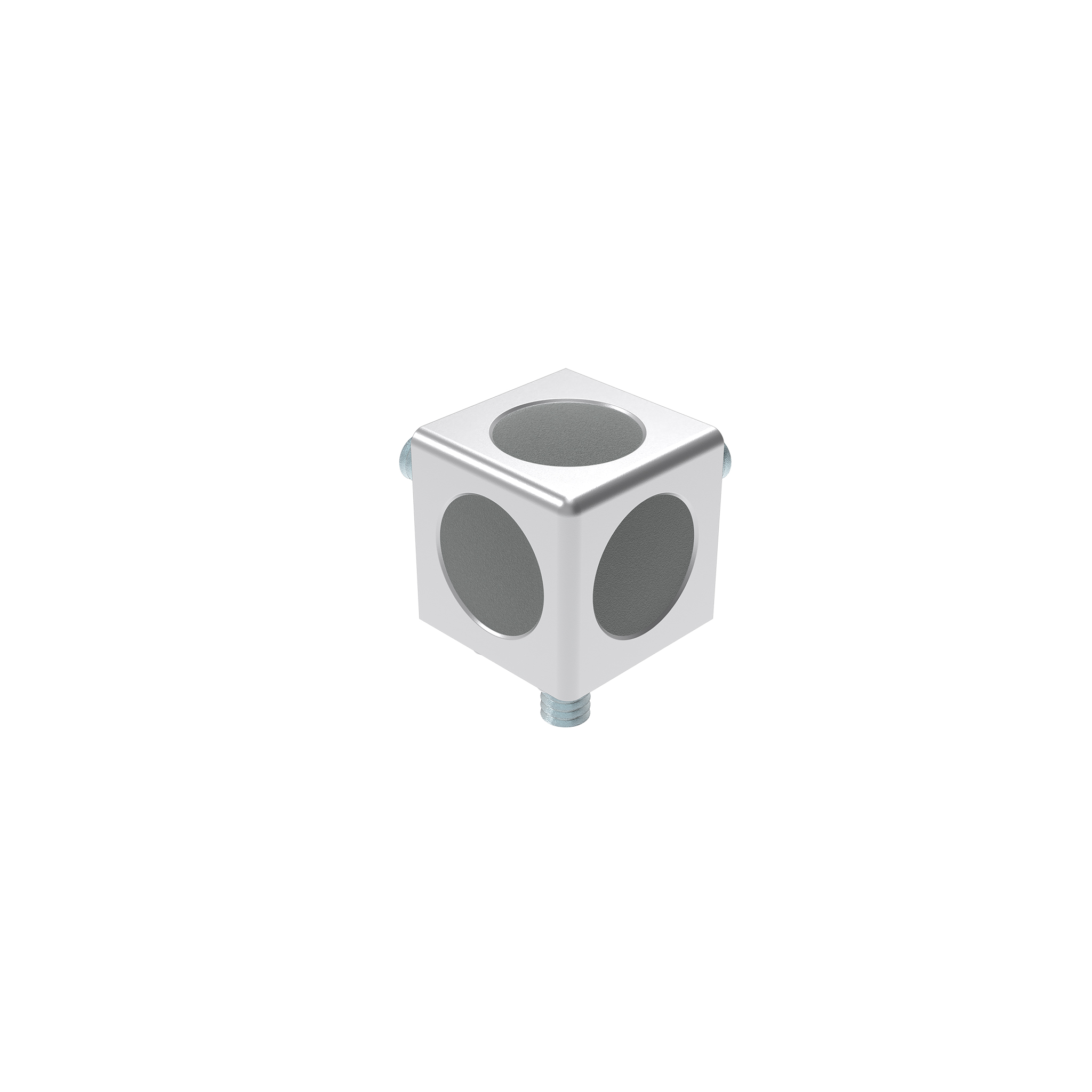

Cube Connector 20, 3D

Información sobre el producto "Cube Connector 20, 3D"

Assembly Set 1:
3 screws ISO 7380 - M5 x 14

Assembly Set 2:
3 self-forming screws S6 x 16 - AF 4

Color:
Cube connector: Alu color
Cover caps: Black / alu color

Países de Entrega:
En todo el mundo

Description:
To connect three aluminum profiles at right angles; with cover caps to cover the bores

Material:
Cube connector: Zinc die-cast
Cover caps: Plastic PA
Assembly set: Steel

Surface:
Cube connector: Plain / powder coated
Cover caps: Laquered
Assembly set: Zinc plated

Zolltarifnummer:
79070000900
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas
Model: Zinc die-cast, with Cover Caps
Peso (g): 35.0

Variantes

ID de producto R (mm) D1 (mm) L (mm) D2 (mm) Profile Ranura N (mm) Color Version Superficie
093WW204N05 1.5 12.0 20.0 5.2 I 5 Color aluminio Cover cap: alu color Polvo cubierto
093WW204N05S01 1.5 12.0 20.0 5.2 I 5 Color aluminio Cover cap: alu color Polvo cubierto
093WW204N06R 1.5 12.0 20.0 6.3 B 6 Cover cap: Black Liso
093WW204N06RS 1.5 12.0 20.0 6.3 B 6 Cover cap: Black Liso
