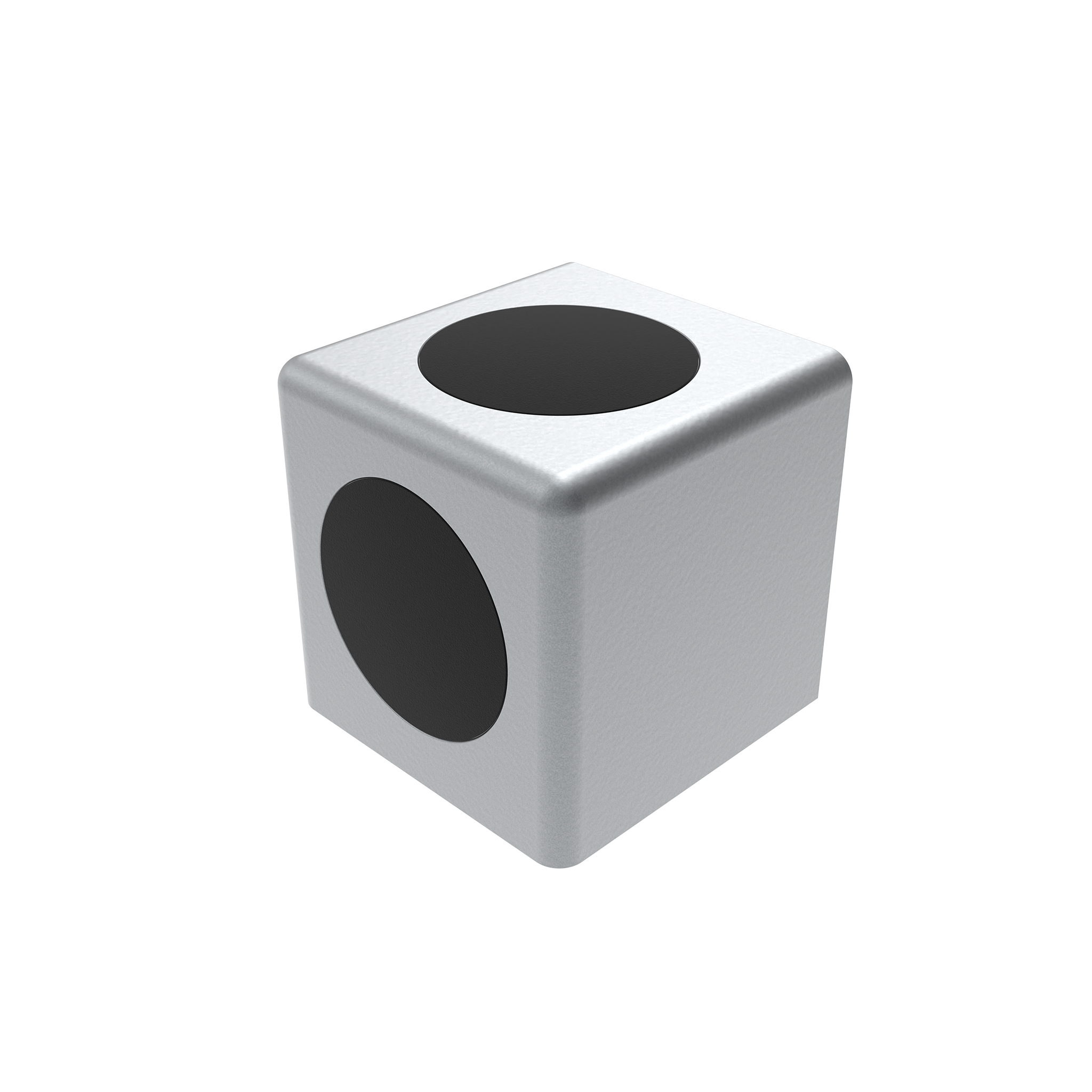

Cube Connector 40, 2D

Información sobre el producto "Cube Connector 40, 2D"

Assembly Set:
2 self-forming screws S12 x 30 - hexalobular socket T50

Color:
Cube connector: Alu color
Cover caps: Black / alu color

Países de Entrega:
En todo el mundo

Description:
To connect two aluminium profiles at right angles; with cover caps to cover the bores

Material:
Cube connector: Aluminum die-cast
Cover caps: Plastic PA
Assembly set: Steel

Surface:
Cube connector: Plain / powder coated
Cover caps: Laquered
Assembly set: Zinc plated

Zolltarifnummer:
76169910990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas / 10 jconjuntos
Model: Aluminum die-cast, with cover caps
Peso (g): 108.3

Variantes

ID de producto L (mm) D1 (mm) Color Version Superficie R (mm) Profile Ranura N (mm) D2 (mm)
093WW405N08 40.0 24.0 Color aluminio Cover cap: alu color Polvo cubierto 4.0 I 8 8.5
093WW405N08R 40.0 24.0 Cover cap: Black Liso 4.0 I 8 8.5
093WW407N10 40.0 24.0 Color aluminio Cover cap: alu color Polvo cubierto 3.0 B 10 12.5
093WW407N10R 40.0 24.0 Cover cap: Black Liso 3.0 B 10 12.5
093WW407N10RS 40.0 24.0 Cover cap: Black Liso 3.0 B 10 12.5
093WW407N10S 40.0 24.0 Color aluminio Cover cap: alu color Polvo cubierto 3.0 B 10 12.5
