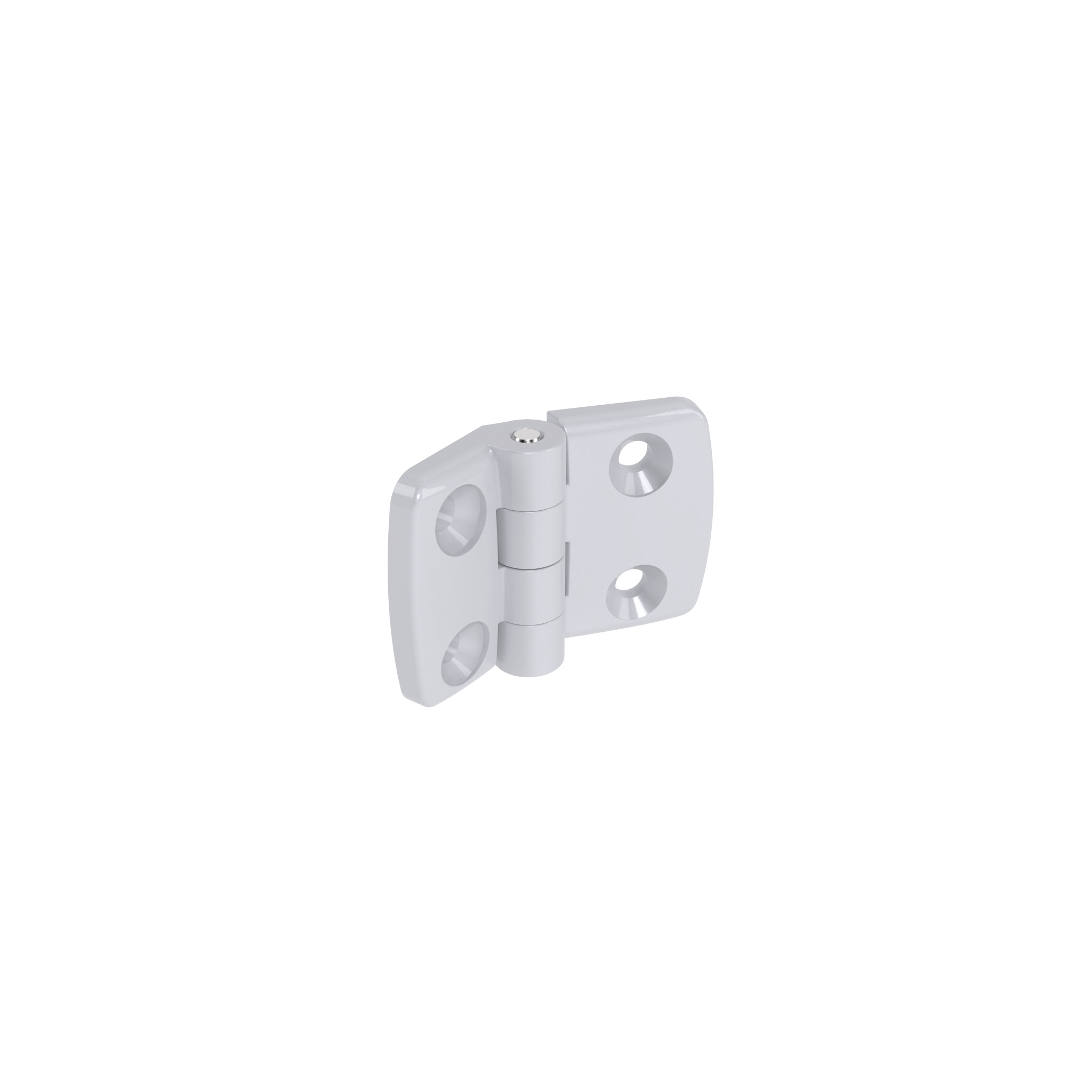

Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Farbe:
Flügel: alufarbig

Befestigung:
vorderseitig mit Senkschraube M6

Hinweis:
passende Zentrierbolzen siehe 095AN05

Lieferländer:
weltweit

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	67.0
ERP-Nummer:	144494

Varianten

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095A3030F	nicht aushängbar	29.5	29.5	30 / 30	225	325	17.5	17.5
095A3035F	nicht aushängbar	29.5	36.0	30 / 35	225	325	17.5	20.0
095A3040F	nicht aushängbar	29.5	38.5	30 / 40	250	400	17.5	22.5
095A3045F	nicht aushängbar	29.5	43.5	30 / 45	250	400	17.5	25.0
095A3050F	nicht aushängbar	29.5	48.5	30 / 50	250	400	17.5	27.5
095A3060F	nicht aushängbar	29.5	57.5	30 / 60	100	400	17.5	32.5

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate

Tags

Profiltyp	Profiltyp B, Profiltyp I
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau

Passendes Zubehör

Zentrierbolzen für Aludruckguss-Kombischarnier

Nut N (mm): 5

Beschreibung:für Aludruckguss-Kombischarniere, pro Scharnierflügel je ein Steckplatz für ZentrierbolzenMaterial:Kunststoff PA, glasfaserverstärktFarbe:schwarzHinweis:passendes Aludruckguss-Kombischarnier siehe 095A2525L f.Lieferländer:weltweit
