Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:

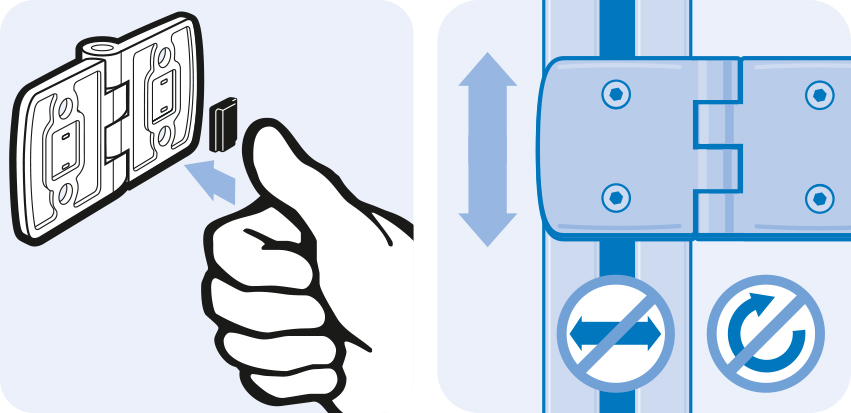

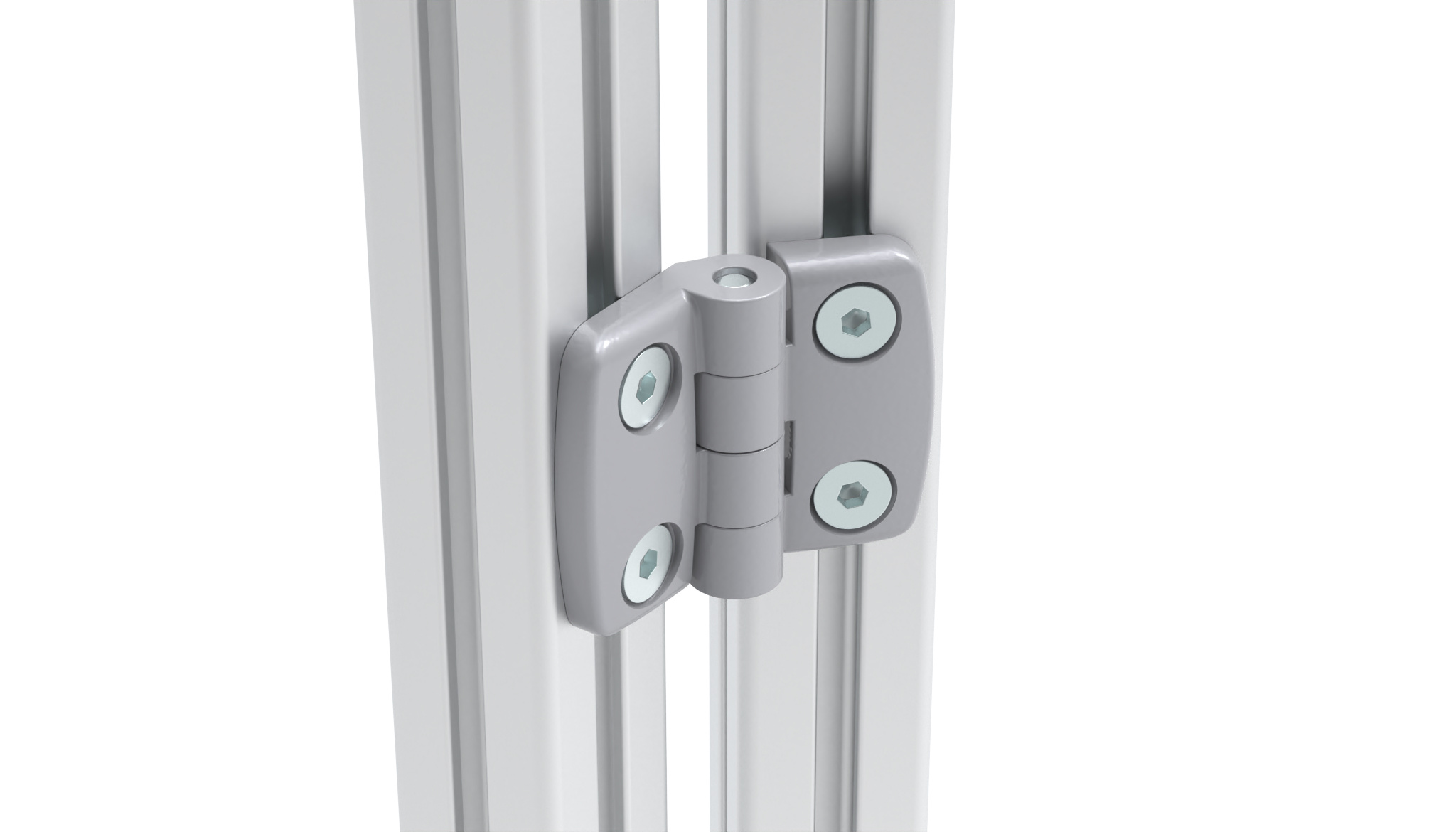

für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	nicht aushängbar
Gewicht (g):	72.0
ECLASS 6.0:	23219090
ECLASS 7.0:	23219090
ECLASS 8.0:	23219090
ECLASS 9.0:	23219090
ECLASS 10.0:	23219090
ECLASS 11.0:	23219090
ECLASS 12.0:	23219090
ECLASS 13.0:	23219090
Zolltarifnummer:	83021000900
Zolltarifnummer Ausfuhr:	83021000
ERP-Nummer:	144607

Varianten

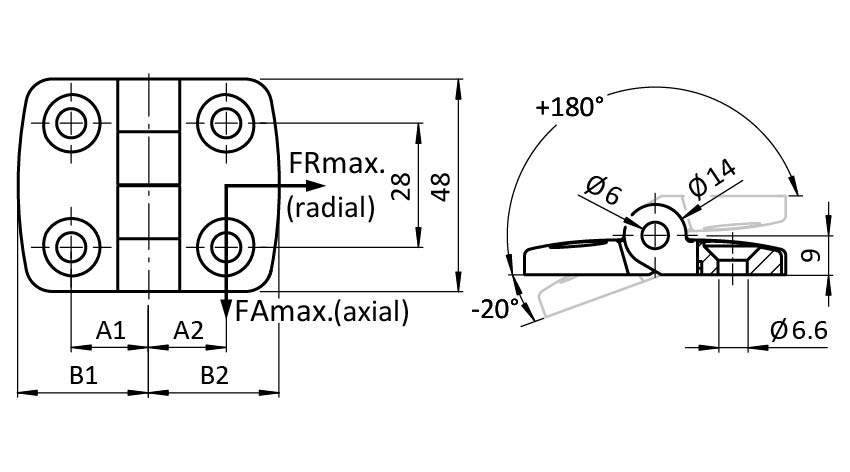

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A3030F	nicht aushängbar	29.5	29.5	30 / 30	325	225	17.5	17.5
095A3035F	nicht aushängbar	29.5	36.0	30 / 35	325	225	17.5	20.0
095A3040F	nicht aushängbar	29.5	38.5	30 / 40	400	250	17.5	22.5
095A3045F	nicht aushängbar	29.5	43.5	30 / 45	400	250	17.5	25.0

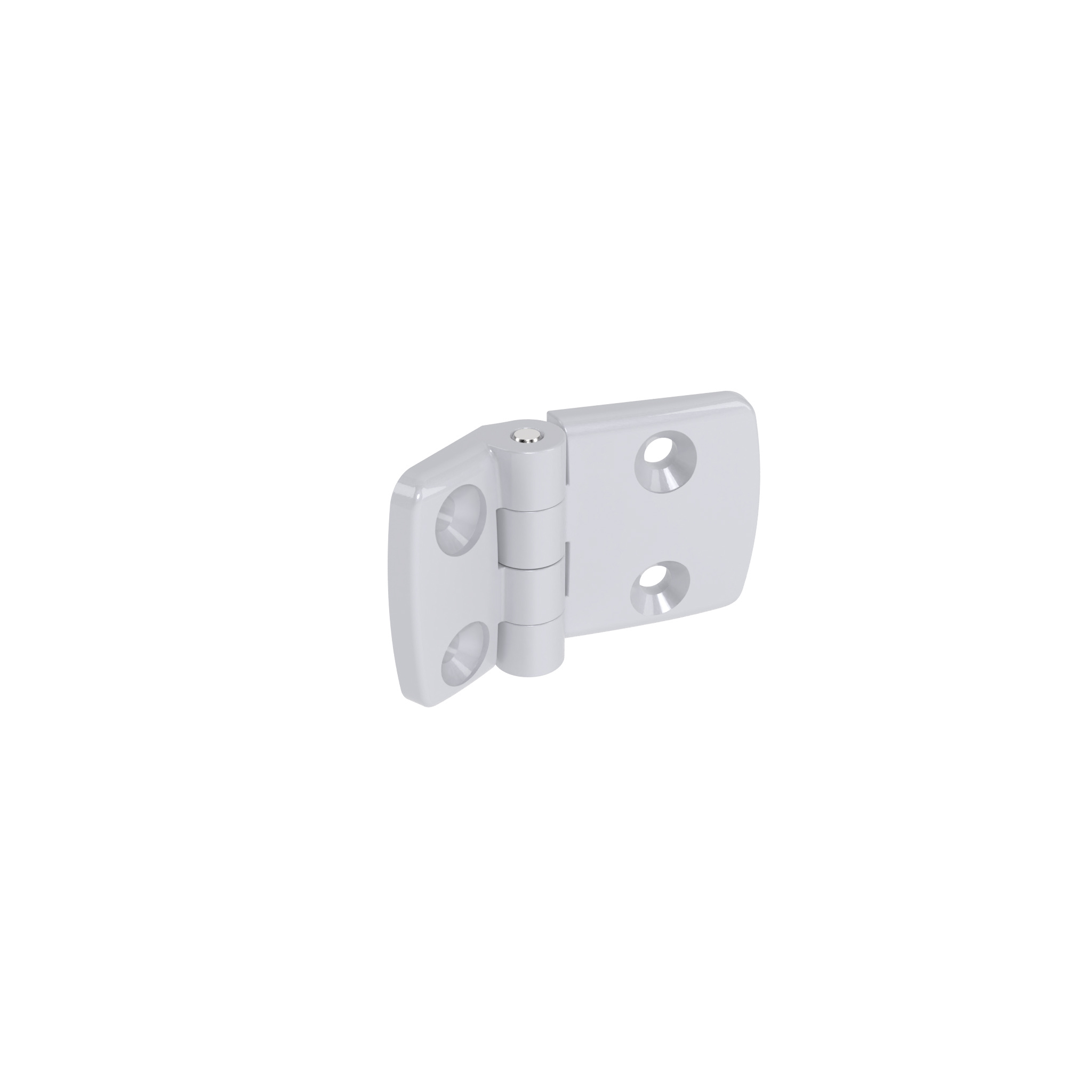

095A3050F	nicht aushängbar	29.5	48.5	30 / 50	400	250	17.5	27.5
095A3060F	nicht aushängbar	29.5	57.5	30 / 60	400	-	17.5	32.5
