Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 30, nicht aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:

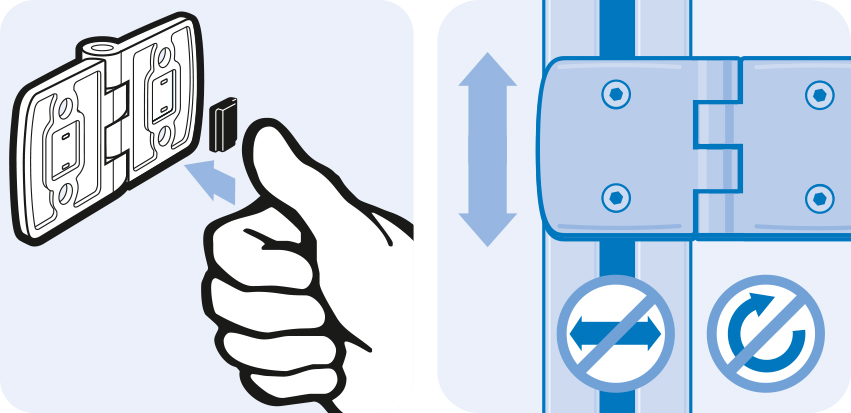

passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 77.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: nicht aushängbar

Varianten

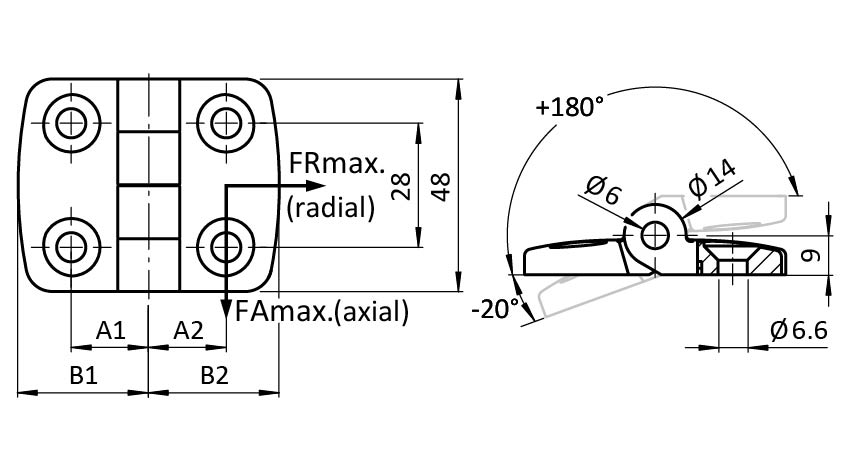

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A3030F nicht aushängbar 30 / 30 225 325 17.5 17.5 29.5 29.5
095A3035F nicht aushängbar 30 / 35 225 325 17.5 20.0 29.5 36.0
095A3040F nicht aushängbar 30 / 40 250 400 17.5 22.5 29.5 38.5
095A3045F nicht aushängbar 30 / 45 250 400 17.5 25.0 29.5 43.5
095A3050F nicht aushängbar 30 / 50 250 400 17.5 27.5 29.5 48.5

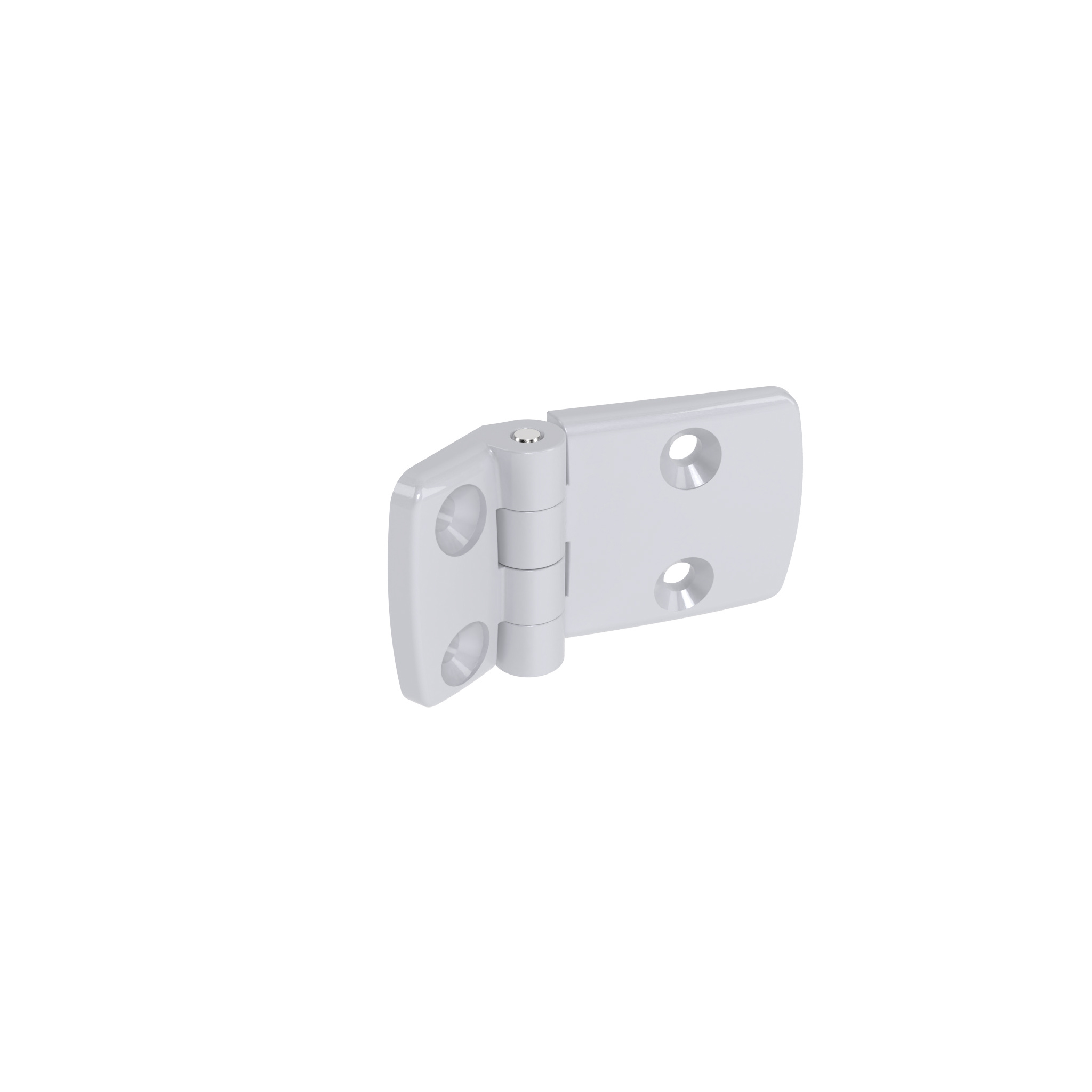

095A3060F nicht aushängbar 30 / 60 - 400 17.5 32.5 29.5 57.5
