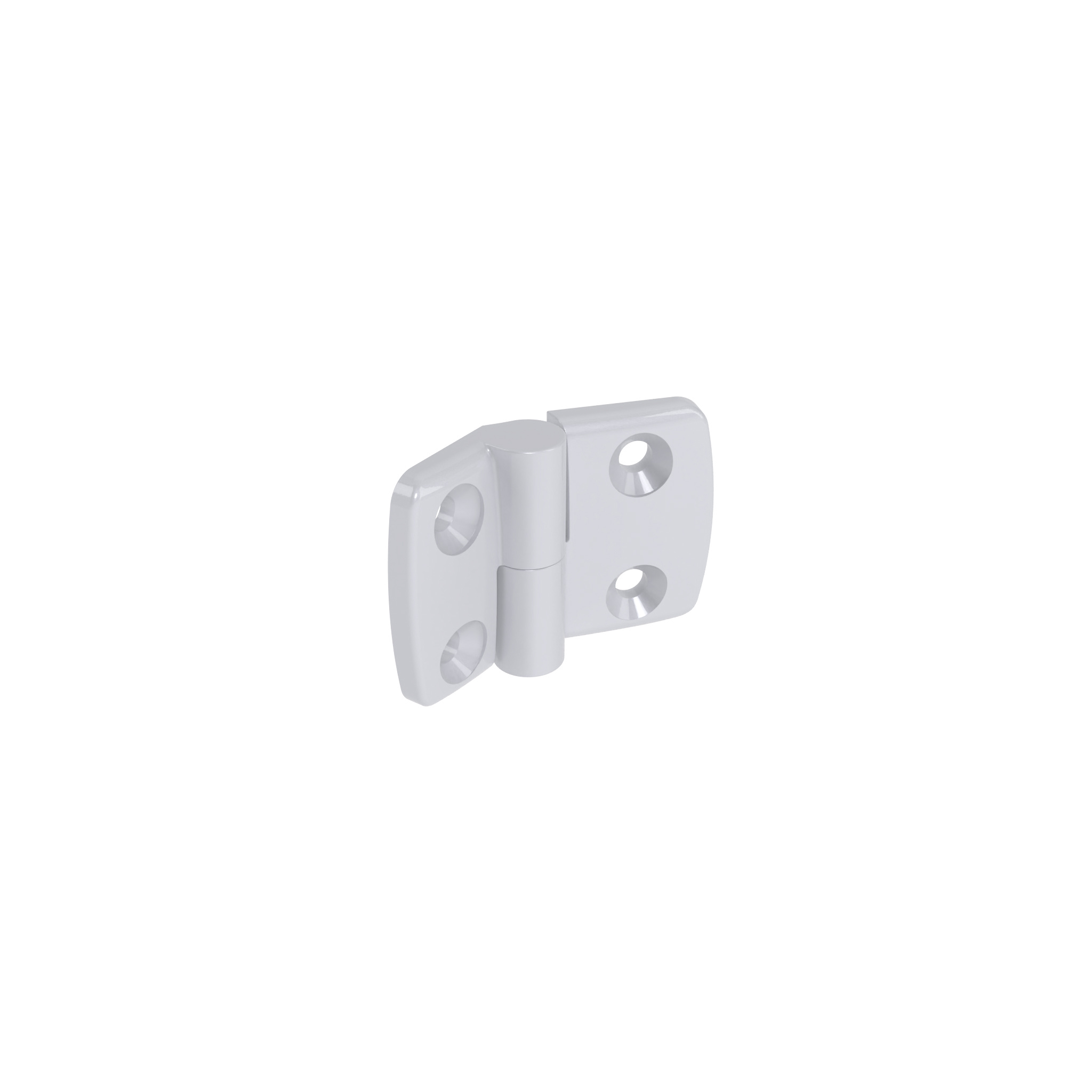

Aludruckguss-Kombischarnier 40, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 40, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	aushängbar
Gewicht (g):	66.0
ERP-Nummer:	137466

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B, Profiltyp I
Anwendungsbereich	Maschinen- und Anlagenbau

Varianten

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095A4025L	L: links	38.5	26.0	40 / 25	250	410	22.5	15.0
095A4025R	R: rechts	26.0	38.5	40 / 25	250	410	15.0	22.5
095A4030L	L: links	38.5	29.5	40 / 30	280	450	22.5	17.5
095A4030R	R: rechts	29.5	38.5	40 / 30	280	450	17.5	22.5
095A4035L	L: links	38.5	36.0	40 / 35	250	500	22.5	20.0
095A4035R	R: rechts	36.0	38.5	40 / 35	250	500	20.0	22.5
095A4040L	L: links	38.5	38.5	40 / 40	200	550	22.5	22.5
095A4040R	R: rechts	38.5	38.5	40 / 40	200	550	22.5	22.5
095A4060L	L: links	38.5	57.5	40 / 60	150	575	22.5	32.5
095A4060R	R: rechts	57.5	38.5	40 / 60	150	575	32.5	22.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate
