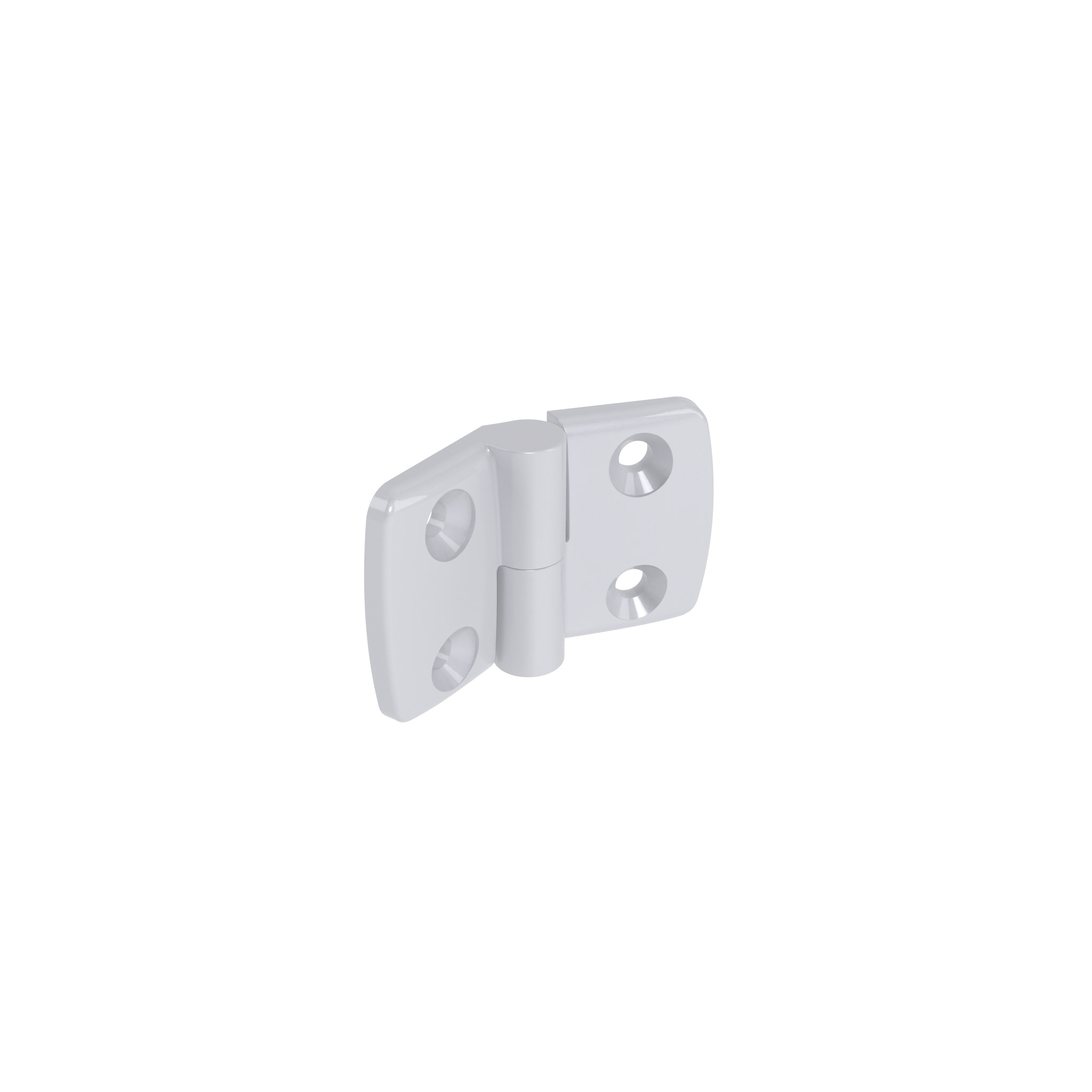

Aludruckguss-Kombischarnier 40, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 40, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 70.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A4025L L: links 40 / 25 250 410 22.5 15.0 38.5 26.0
095A4025R R: rechts 40 / 25 250 410 15.0 22.5 26.0 38.5
095A4030L L: links 40 / 30 280 450 22.5 17.5 38.5 29.5
095A4030R R: rechts 40 / 30 280 450 17.5 22.5 29.5 38.5
095A4035L L: links 40 / 35 250 - 22.5 20.0 38.5 36.0
095A4035R R: rechts 40 / 35 250 - 20.0 22.5 36.0 38.5
095A4040L L: links 40 / 40 - 550 22.5 22.5 38.5 38.5
095A4040R R: rechts 40 / 40 - 550 22.5 22.5 38.5 38.5
095A4060L L: links 40 / 60 150 575 22.5 32.5 38.5 57.5
095A4060R R: rechts 40 / 60 150 575 32.5 22.5 57.5 38.5
