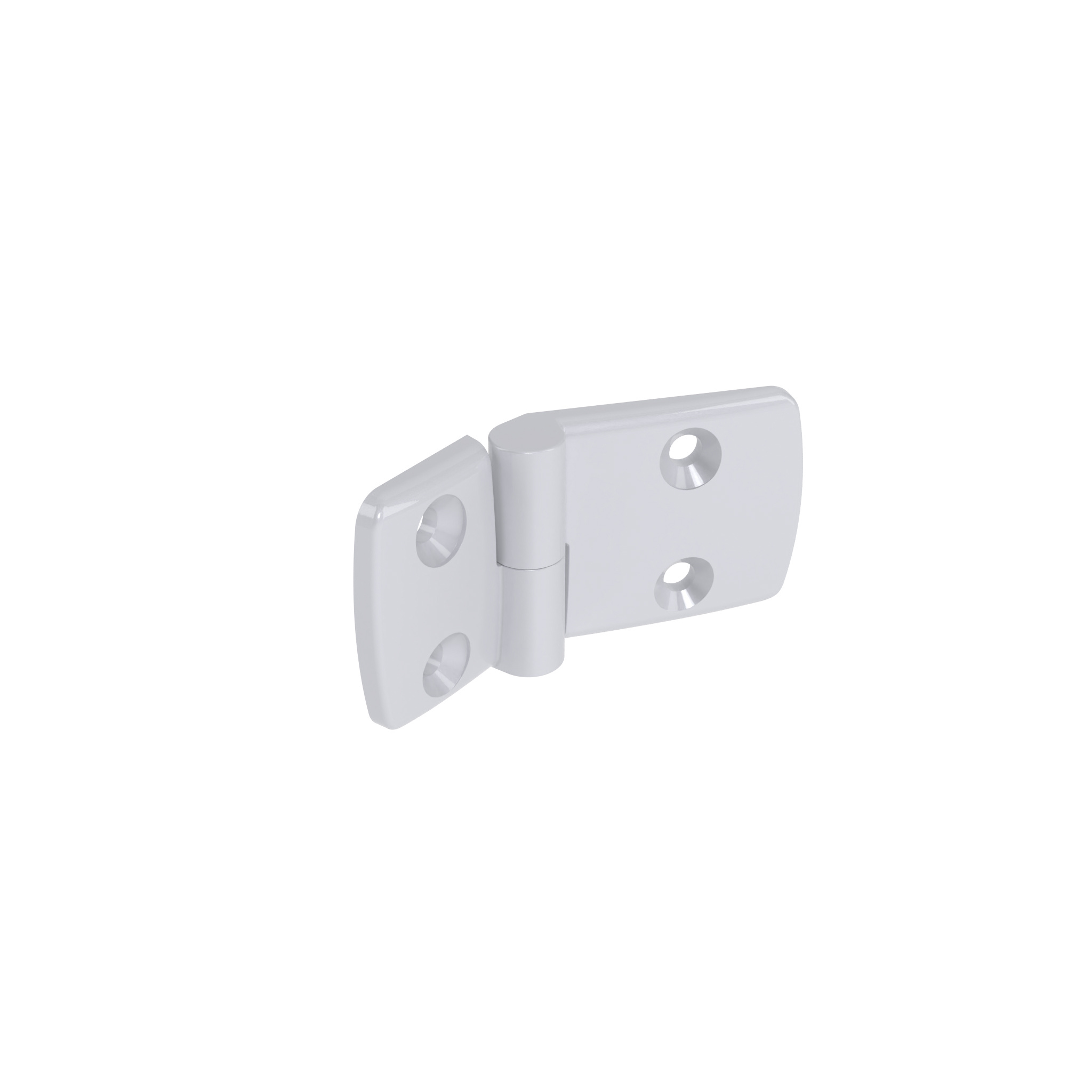

Aludruckguss-Kombischarnier 40, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 40, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	aushängbar
Gewicht (g):	78.0
ECLASS 6.0:	23219090
ECLASS 7.0:	23219090
ECLASS 8.0:	23219090
ECLASS 9.0:	23219090
ECLASS 10.0:	23219090
ECLASS 11.0:	23219090
ECLASS 12.0:	23219090
ECLASS 13.0:	23219090
Zolltarifnummer:	83021000900
Zolltarifnummer Ausfuhr:	83021000
ERP-Nummer:	137498

Varianten

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095A4025L	L: links	38.5	26.0	40 / 25	410	250	22.5	15.0
095A4025R	R: rechts	26.0	38.5	40 / 25	410	250	15.0	22.5
095A4030L	L: links	38.5	29.5	40 / 30	450	280	22.5	17.5
095A4030R	R: rechts	29.5	38.5	40 / 30	450	280	17.5	22.5
095A4035L	L: links	38.5	36.0	40 / 35	-	250	22.5	20.0
095A4035R	R: rechts	36.0	38.5	40 / 35	-	250	20.0	22.5
095A4040L	L: links	38.5	38.5	40 / 40	550	-	22.5	22.5
095A4040R	R: rechts	38.5	38.5	40 / 40	550	-	22.5	22.5
095A4060L	L: links	38.5	57.5	40 / 60	575	150	22.5	32.5
095A4060R	R: rechts	57.5	38.5	40 / 60	575	150	32.5	22.5
