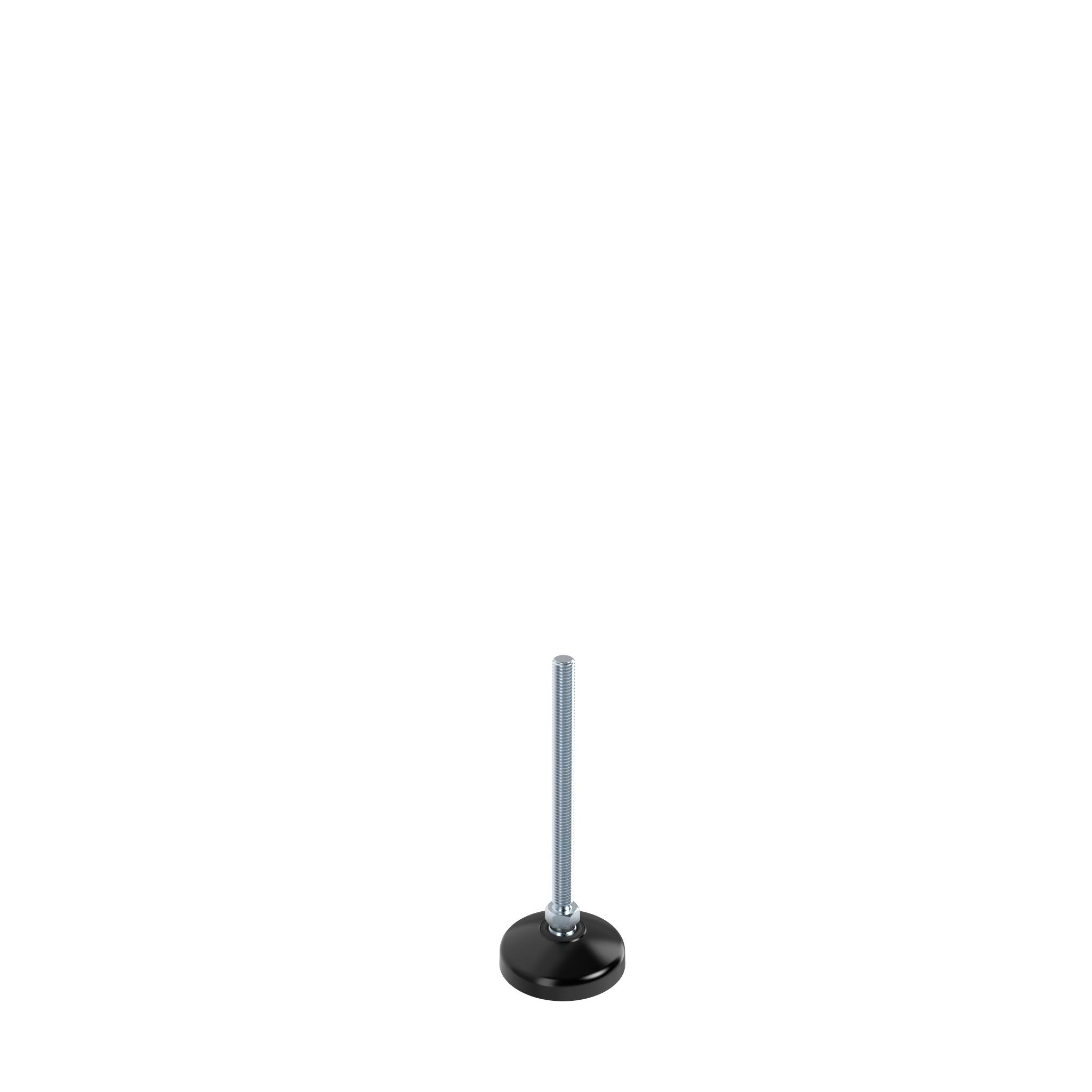

Gelenkstellfuß, ZN / ST - Kugel 15

Produktinformationen "Gelenkstellfuß, ZN / ST - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Teller: Zinkdruckguss
Gewindestange: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
Edelstahl, weitere Längen und Größen auf Anfrage

Oberfläche:
Teller: pulverbeschichtet
Gewindestange: verzinkt

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.

Liefereinheit:	1 Stück
Kugelgelenk:	Schwenkbereich ±20°
Modell:	Zinkdruckguss / Stahl, ohne Anschraubbohrungen
Gewicht (g):	244.0
ERP-Nummer:	107314

Varianten

Teil-Nr.	Teller	Fmax (N)	SW (mm)	D (mm)	F (mm)	M x L (mm)	Ausführung
9D030ZS08040M	30	3430	14	29	29.5	M8 x 40	ohne Anti-Slip-Platte
9D040ZS08040M	40	3430	14	39	29.5	M8 x 40	ohne Anti-Slip-Platte
9D040ZS12066M	40	7550	14	39	29.5	M12 x 66	ohne Anti-Slip-Platte
9D040ZS12100M	40	7550	14	39	29.5	M12 x 100	ohne Anti-Slip-Platte
9D040ZS12150M	40	7550	14	39	29.5	M12 x 150	ohne Anti-Slip-Platte
9D045ZS12066M	45	7550	14	44	29.5	M12 x 66	ohne Anti-Slip-Platte
9D045ZS12150M	45	7550	14	44	29.5	M12 x 150	ohne Anti-Slip-Platte
9D060ZS10070M	60	4600	14	59	29.5	M10 x 70	ohne Anti-Slip-Platte
9D060ZS10125M	60	4600	14	59	29.5	M10 x 125	ohne Anti-Slip-Platte
9D060ZS12066M	60	7550	14	59	29.5	M12 x 66	ohne Anti-Slip-Platte
9D060ZS12125M	60	7550	14	59	29.5	M12 x 125	ohne Anti-Slip-Platte
9D060ZS16100M	60	14200	17	59	29.5	M16 x 100	ohne Anti-Slip-Platte
9D060ZS16150M	60	14200	17	59	29.5	M16 x 150	ohne Anti-Slip-Platte
9D060ZS24150M	60	29400	24	59	32.5	M24 x 150	ohne Anti-Slip-Platte
9D080ZS10070M	80	4600	14	79	29.5	M10 x 70	ohne Anti-Slip-Platte
9D080ZS12100M	80	7550	14	79	29.5	M12 x 100	ohne Anti-Slip-Platte
9D080ZS12150M	80	7550	14	79	29.5	M12 x 150	ohne Anti-Slip-Platte
9D080ZS16100M	80	14200	17	79	29.5	M16 x 100	ohne Anti-Slip-Platte
9D080ZS16125M	80	14200	17	79	29.5	M16 x 125	ohne Anti-Slip-Platte
9D080ZS24150M	80	29400	24	79	32.5	M24 x 150	ohne Anti-Slip-Platte
9D080ZS24250M	80	29400	24	79	32.5	M24 x 250	ohne Anti-Slip-Platte
9D100ZS16100M	100	14200	17	99	29.5	M16 x 100	ohne Anti-Slip-Platte
9D100ZS20100M	100	23800	22	99	32.5	M20 x 100	ohne Anti-Slip-Platte
9D100ZS20125M	100	23800	22	99	32.5	M20 x 125	ohne Anti-Slip-Platte
