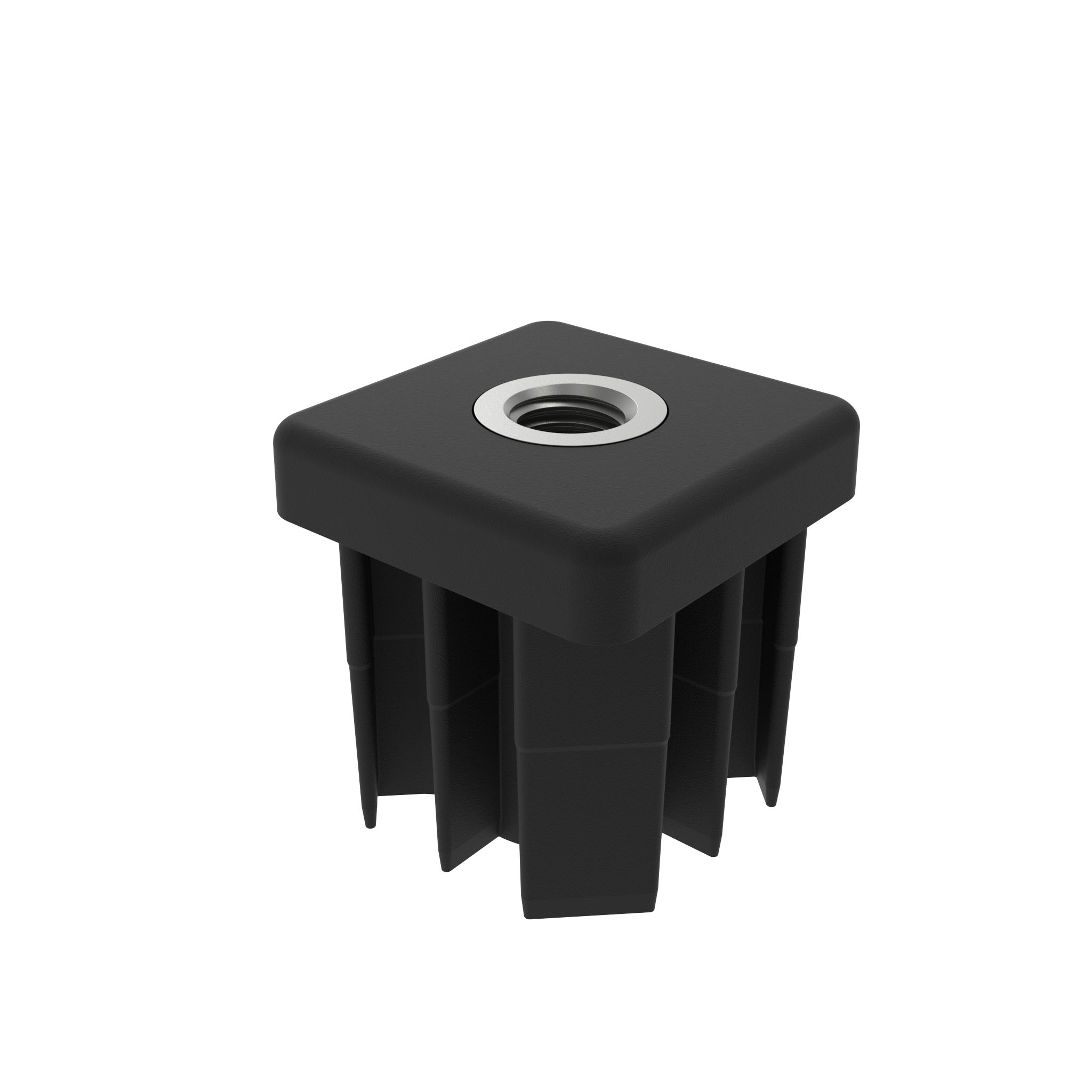

Gewindestopfen für Vierkantrohre 50 x 50

Produktinformationen "Gewindestopfen für Vierkantrohre 50 x 50"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:
zur Aufnahme von Stellfüßen an der Stirnseite von Vierkantrohren

Material:
Stopfen: Kunststoff PA, glasfaserverstärkt
Gewindeeinsatz: Messing vernickelt

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

Liefereinheit:	10 Stück
Modell:	Kunststoff PA, mit Messing-Gewindeeinsatz
Gewicht (g):	104.0
ECLASS 6.0:	23111190
ECLASS 7.0:	23111190
ECLASS 8.0:	23111190
ECLASS 9.0:	23111190
ECLASS 10.0:	23111190
ECLASS 11.0:	23111190
ECLASS 12.0:	23111190
ECLASS 13.0:	23111190
Zolltarifnummer:	39269097900
Zolltarifnummer Ausfuhr:	39269097
ERP-Nummer:	105003

Varianten

Teil-Nr.	Fmax (N)	Ausführung	B (mm)	L (mm)	M	S (mm)	b (mm)	Vierkantrohr (mm)
098V501510	7840	50 x 50, R5	50	55	M10	44	47.5	50 x 50 x 1.5
098V501512	7840	50 x 50, R5	50	55	M12	44	47.5	50 x 50 x 1.5
098V501514	7840	50 x 50, R5	50	55	M14	44	47.5	50 x 50 x 1.5
098V501516	7840	50 x 50, R5	50	55	M16	44	47.5	50 x 50 x 1.5
098V501520	7840	50 x 50, R5	50	55	M20	44	47.5	50 x 50 x 1.5
098V502008	11770	50 x 50, R5	50	55	-	44	46.5	50 x 50 x 2.0
098V502010	11770	50 x 50, R5	50	55	M10	44	46.5	50 x 50 x 2.0
098V502012	11770	50 x 50, R5	50	55	M12	44	46.5	50 x 50 x 2.0
098V502014	11770	50 x 50, R5	50	55	M14	44	46.5	50 x 50 x 2.0
098V502016	11770	50 x 50, R5	50	55	M16	44	46.5	50 x 50 x 2.0
098V502020	11770	50 x 50, R5	50	55	M20	44	46.5	50 x 50 x 2.0
098V502510	11770	50 x 50, R5	50	55	M10	44	45.5	50 x 50 x 2.5
098V502512	11770	50 x 50, R5	50	55	M12	44	45.5	50 x 50 x 2.5
098V502514	11770	50 x 50, R5	50	55	M14	44	45.5	50 x 50 x 2.5
098V502516	11770	50 x 50, R5	50	55	M16	44	45.5	50 x 50 x 2.5
098V502520	11770	50 x 50, R5	50	55	M20	44	45.5	50 x 50 x 2.5
098V503010	11770	50 x 50, R5	50	55	M10	44	44.5	50 x 50 x 3.0
098V503012	11770	50 x 50, R5	50	55	M12	44	44.5	50 x 50 x 3.0
098V503014	11770	50 x 50, R5	50	55	M14	44	44.5	50 x 50 x 3.0
098V503016	11770	50 x 50, R5	50	55	M16	44	44.5	50 x 50 x 3.0
098V503020	11770	50 x 50, R5	50	55	M20	44	44.5	50 x 50 x 3.0
098V504010	11770	50 x 50, R5	50	55	M10	44	42.5	50 x 50 x 4.0
098V504012	11770	50 x 50, R5	50	55	M12	44	42.5	50 x 50 x 4.0
098V504016	11770	50 x 50, R5	50	55	M16	44	42.5	50 x 50 x 4.0
098V504020	11770	50 x 50, R5	50	55	M20	44	42.5	50 x 50 x 4.0
