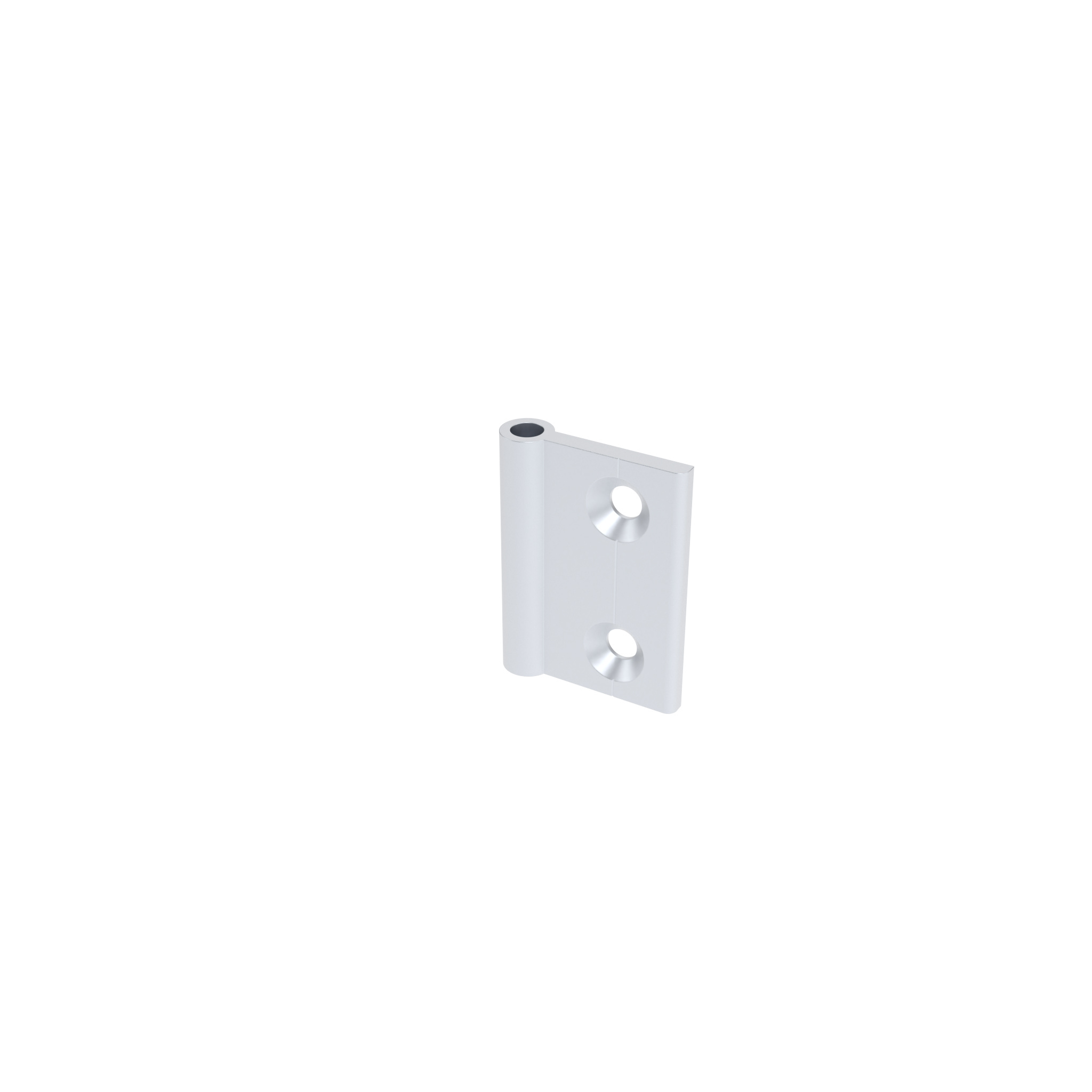

Innenliegendes Scharnier-Element

Beschreibung:
für Flächenelemente und Aluminiumprofile, zur individuellen Zusammenstellung von innenliegenden Scharnieren

Material:
Aluminium

Oberfläche:
eloxiert

Befestigung:
vorderseitig mit Senkschrauben

Hinweis:
passende Achse für Scharnier-Element siehe 095AIR01
passende Abdeckkappe für Scharnier-Element siehe 095AIA

Lieferländer:
weltweit / Nordamerika

Liefereinheit:	10 Stück
Modell:	Aluminium, eloxiert
Gewicht (g):	20.0
ERP-Nummer:	112599

Varianten

Teil-Nr.	Ausführung	A (mm)	B (mm)	C (mm)	FAmax (N)	FRmax (N)
095AI20	20	14.5	22.0	Ø 5.3	150	100
095AI25	25	17.5	28.0	Ø 6.4	150	100
095AI30	30	19.5	32.0	Ø 6.4	150	100
095AI40	40	25.0	42.0	Ø 6.4	150	100
095AI45	45	27.0	47.0	Ø 6.4	150	100
095AI50	50	29.5	52.0	Ø 6.4	150	100
095AI60	60	34.5	62.0	Ø 6.4	150	100
095AI38	38	21.1	40.1	Ø 6.4	150	100

Klassifizierung

ECLASS 6.0: 23199090
ECLASS 7.0: 23199090
ECLASS 8.0: 23199090
ECLASS 9.0: 23199090
ECLASS 10.0: 23199090
ECLASS 11.0: 23211191
ECLASS 12.0: 23211191
ECLASS 13.0: 23211191
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate

Tags

Profiltyp	Profiltyp B, Profiltyp I
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
