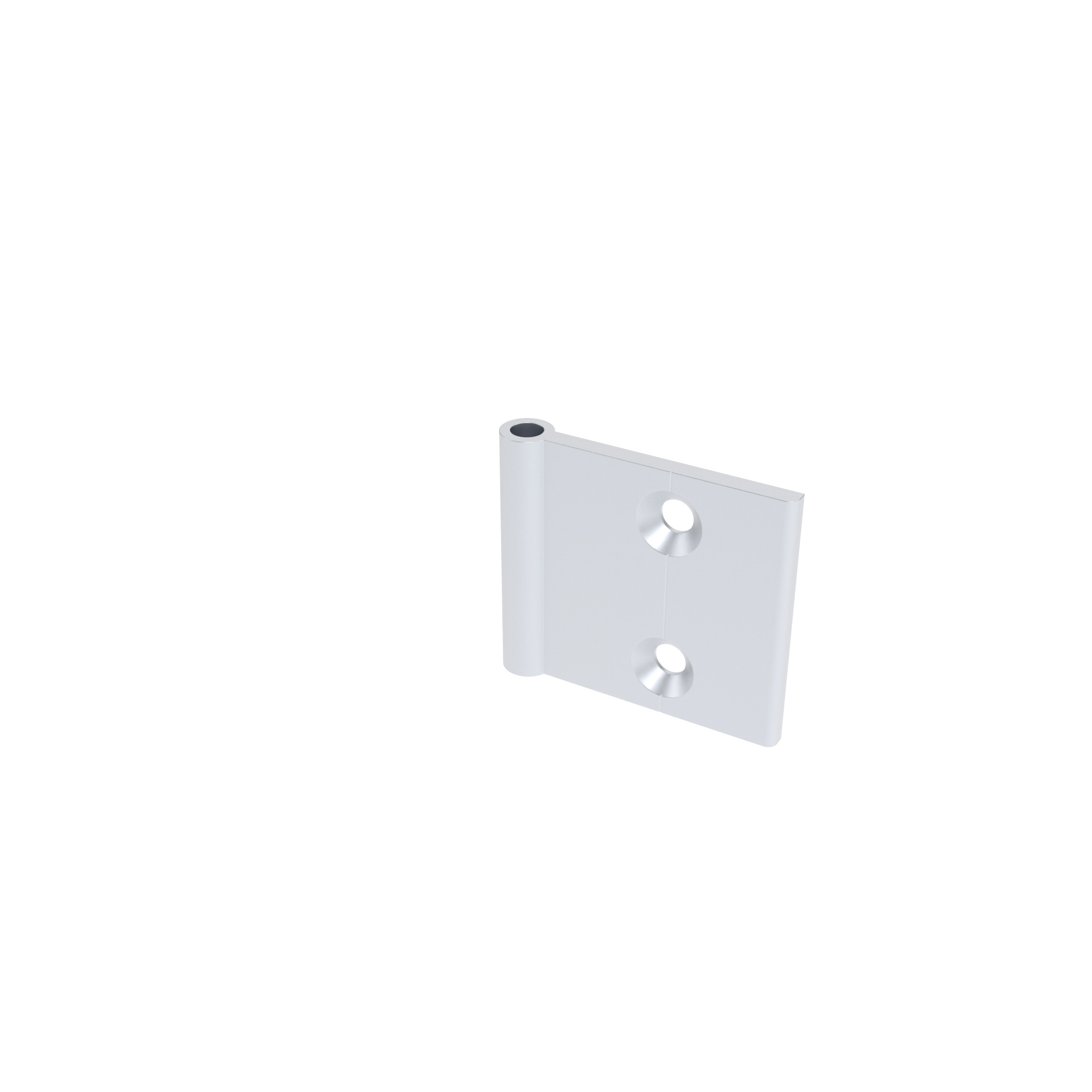

Innenliegendes Scharnier-Element

Produktinformationen "Innenliegendes Scharnier-Element"

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile, zur individuellen Zusammenstellung von innenliegenden Scharnieren

Material:
Aluminium

Oberfläche:
eloxiert

Hinweis:
passende Achse für Scharnier-Element siehe 095AIR01
passende Abdeckkappe für Scharnier-Element siehe 095AIA

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschrauben
Gewicht (g): 30.7
(ECLASS 6.0): 23199090
(ECLASS 7.0): 23199090
(ECLASS 8.0): 23199090
(ECLASS 9.0): 23199090
(ECLASS 10.0): 23199090
(ECLASS 11.0): 23211191
(ECLASS 12.0): 23211191
(ECLASS 13.0): 23211191
Liefereinheit: 10 Stück
Modell: Aluminium, eloxiert

Varianten

Produkt ID Ausführung FAmax (N) A (mm) B (mm) C (mm)
095AI20 20 150 14.5 22.0 Ø 5.3
095AI25 25 150 17.5 28.0 Ø 6.4
095AI30 30 150 19.5 32.0 Ø 6.4
095AI38 38 150 21.1 40.1 Ø 6.4
095AI40 40 150 25.0 42.0 Ø 6.4
095AI45 45 150 27.0 47.0 Ø 6.4
095AI50 50 150 29.5 52.0 Ø 6.4
095AI60 60 150 34.5 62.0 Ø 6.4
