Kunststoff-Kombischarnier 25, aushängbar, schwarz

Beschreibung:

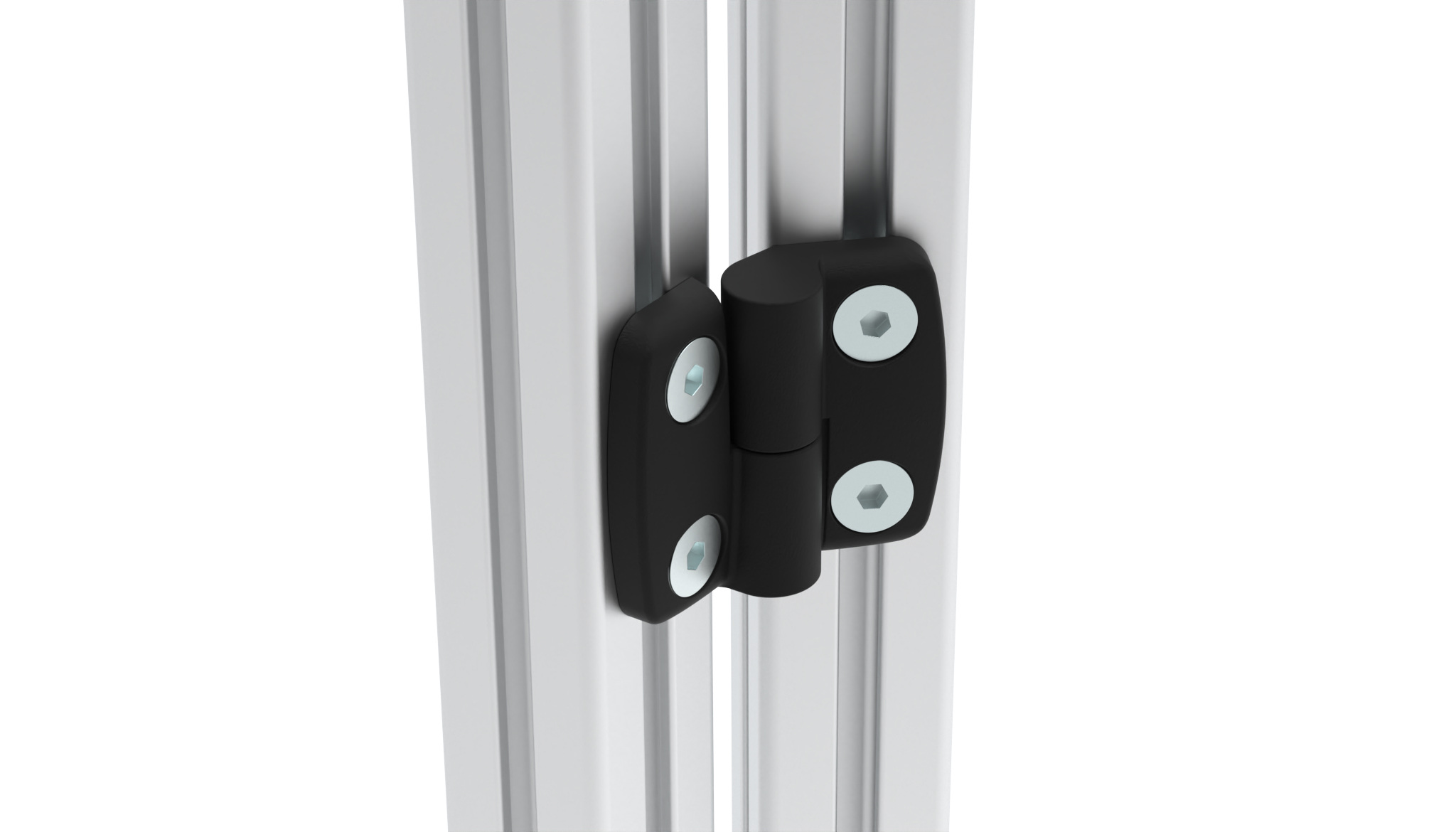

für Flächenelemente und Aluminiumprofile

Material:
Flügel: Kunststoff PA, glasfaserverstärkt
Achse: Edelstahl

Farbe:
schwarz

Befestigung:
vorderseitig mit Senkschraube M6

Extras:
ESD elektrostatisch entladend, weitere Farben, Führungsnasen zur Montage auf Aluminiumprofilen auf Anfrage

Lieferländer:
weltweit

Liefereinheit:	10 Stück

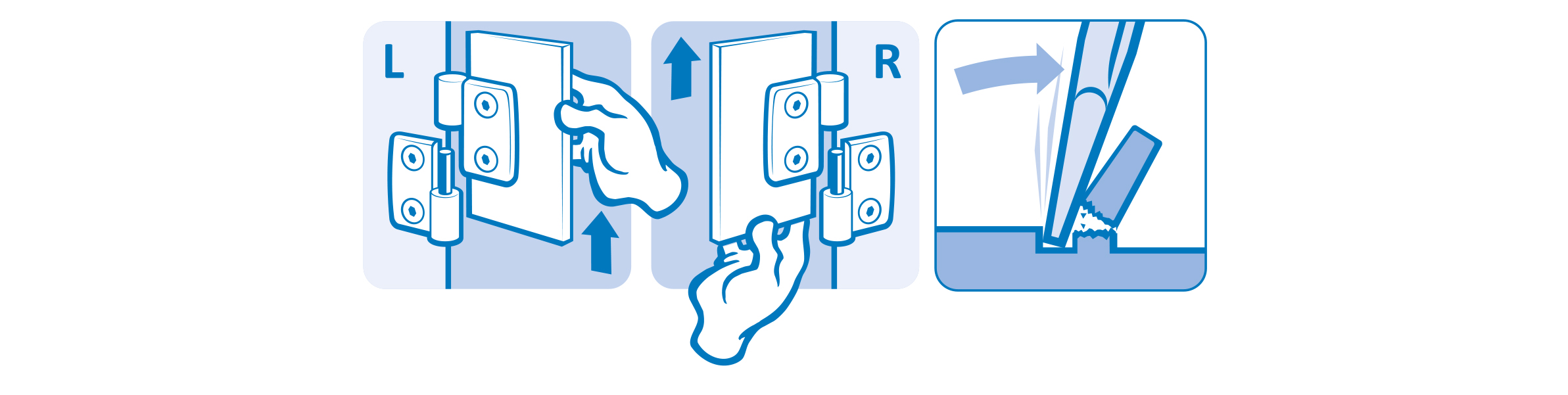

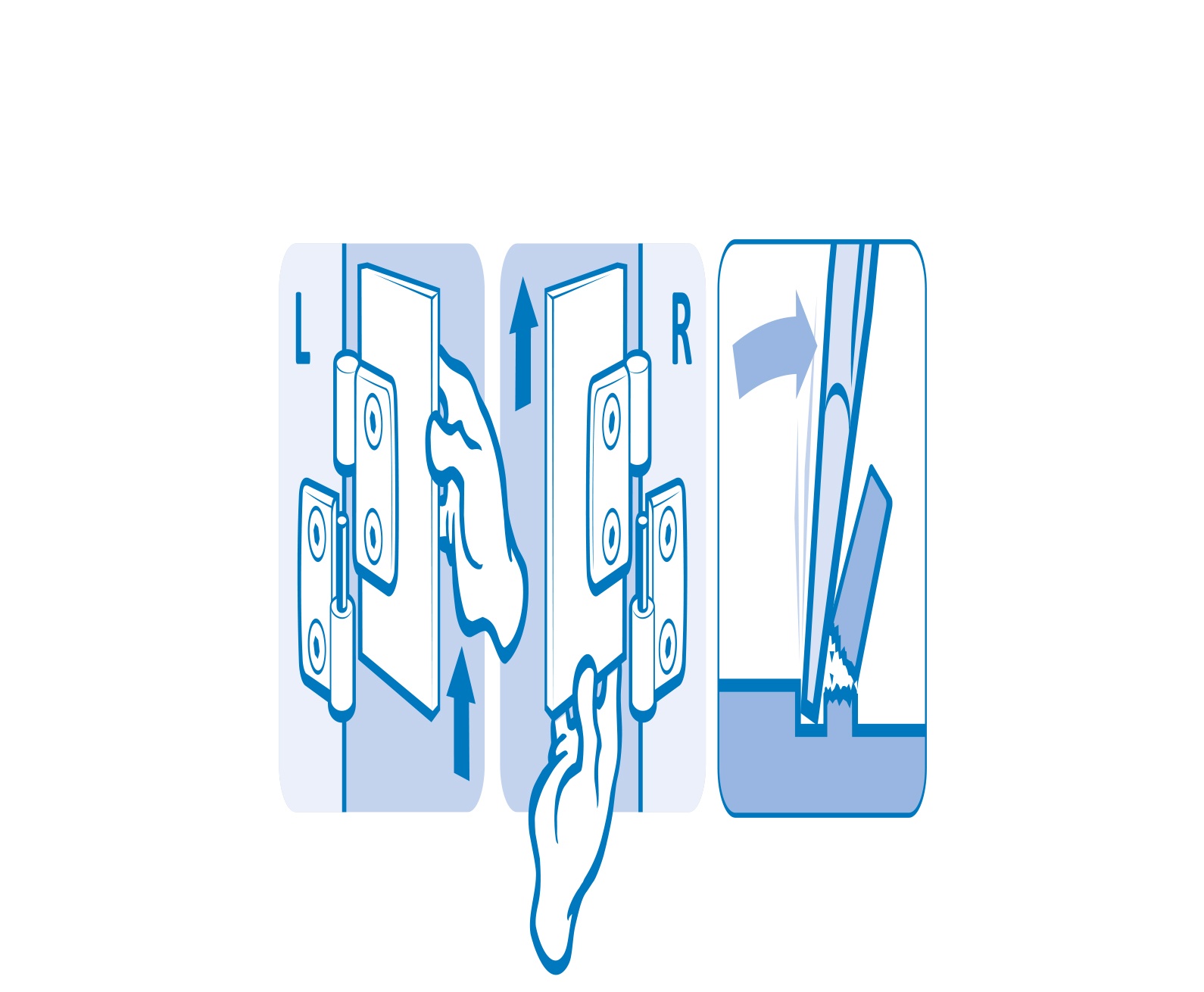

Modell:	aushängbar
Gewicht (g):	31.0
ERP-Nummer:	101673

Varianten

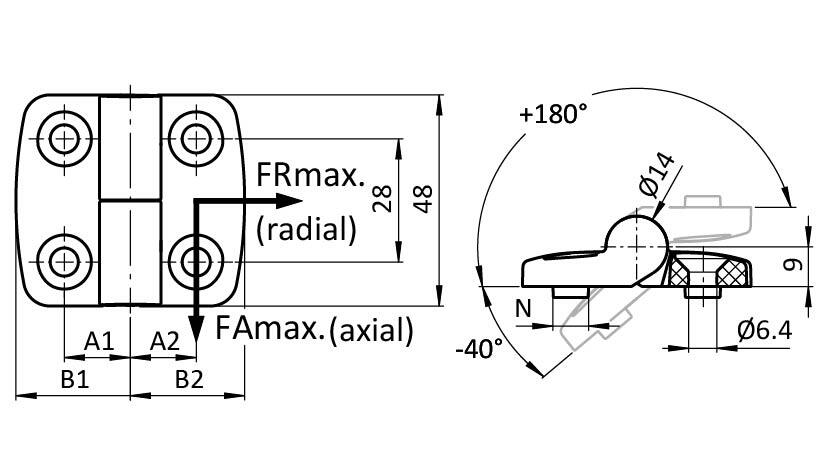

Teil-Nr.	Ausführung	Nut N (mm)	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095K2525L00	L: links	-	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2525L06	L: links	6	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2525L08	L: links	8	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2530L00	L: links	-	26.0	29.5	25 / 30	500	700	15.0	17.5
095K2535L00	L: links	-	26.0	36.0	25 / 35	400	700	15.0	20.0
095K2540L00	L: links	-	26.0	38.5	25 / 40	350	800	15.0	22.5
095K2545L00	L: links	-	26.0	43.5	25 / 45	325	800	15.0	25.0
095K2550L00	L: links	-	26.0	48.5	25 / 50	320	800	15.0	27.5
095K2525R00	R: rechts	-	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2525R06	R: rechts	6	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2525R08	R: rechts	8	26.0	26.0	25 / 25	425	625	15.0	15.0
095K2530R00	R: rechts	-	29.5	26.0	25 / 30	500	700	17.5	15.0
095K2535R00	R: rechts	-	36.0	26.0	25 / 35	400	700	20.0	15.0
095K2540R00	R: rechts	-	38.5	26.0	25 / 40	350	800	22.5	15.0
095K2550R00	R: rechts	-	48.5	26.0	25 / 50	320	800	27.5	15.0
095K2560L00	L: links	-	26.0	57.5	25 / 60	240	800	15.0	32.5
095K2545R00	R: rechts	-	43.5	26.0	25 / 45	325	800	25.0	15.0

Klassifizierung

Zolltarifnummer: 39263000900

Zertifikate

Profiltyp	Profiltyp B, Profiltyp I
Nutgröße	Nutgröße 6, Nutgröße 8
Produkteigenschaft	Fractional
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau

Kunststoff-Kombischarnier 25, aushängbar, schwarz

Varianten

Produktportraits

Kombischarniere

Die FATH-Kombischarniere aus Kunststoff, Edelstahl und Aludruckguss bilden eine optisch einheitliche Familie, innerhalb derer Sie die Flügellängen 25, 30, 35, 40, 45, 50 und 60, je nach Anwendungsfall, frei miteinander kombinieren können.
