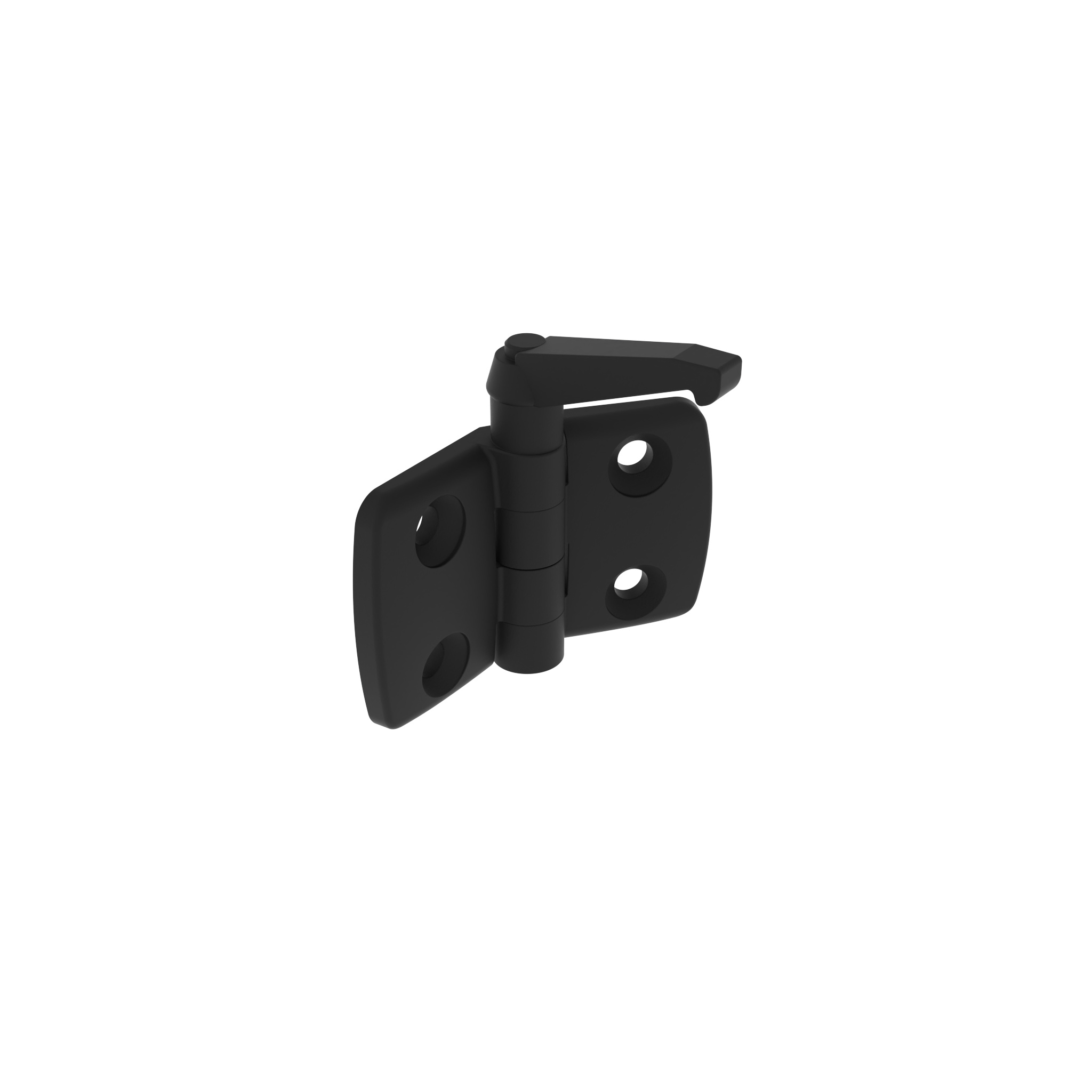

Kunststoff-Kombischarnier mit Klemmhebel

Produktinformationen "Kunststoff-Kombischarnier mit Klemmhebel"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminiumprofile; in jeder Position fixierbar

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Scharnier: Kunststoff PA, glasfaserverstärkt
KIPP-Klemmhebel: Kunststoff PA, glasfaserverstärkt
Mechanik: Stahl, verzinkt (RoHS-konform)

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage

Hinweis:
Kombinationen unterschiedlicher Flügel auf Anfrage

Liefereinheit:	10 Stück
Modell:	Kunststoff PA, nicht aushängbar
Gewicht (g):	55.0
ECLASS 6.0:	23219090
ECLASS 7.0:	23219090
ECLASS 8.0:	23219090
ECLASS 9.0:	23219090
ECLASS 10.0:	23219090
ECLASS 11.0:	23219090
ECLASS 12.0:	23219090
ECLASS 13.0:	23219090
Zolltarifnummer:	39263000900
Zolltarifnummer Ausfuhr:	39263000
ERP-Nummer:	102065

Varianten

Teil-Nr.	Ausführung	Nut N (mm)	B1 (mm)	B2 (mm)	Kombination	FRmax (N)	FAmax (N)	A1 (mm)	A2 (mm)
095KF2525F00	nicht aushängbar	-	26.0	26.0	25 / 25	-	380	15.0	15.0
095KF2525F06	nicht aushängbar	6	26.0	26.0	25 / 25	-	380	15.0	15.0
095KF2525F08	nicht aushängbar	8	26.0	26.0	25 / 25	-	380	15.0	15.0
095KF3030F00	nicht aushängbar	-	29.5	29.5	30 / 30	-	400	17.5	17.5
095KF3030F08	nicht aushängbar	8	29.5	29.5	30 / 30	-	400	17.5	17.5
095KF3535F00	nicht aushängbar	-	36.0	36.0	35 / 35	-	400	20.0	20.0
095KF3535F08	nicht aushängbar	8	36.0	36.0	35 / 35	-	400	20.0	20.0
095KF4040F00	nicht aushängbar	-	38.5	38.5	40 / 40	750	450	22.5	22.5
095KF4040F08	nicht aushängbar	8	38.5	38.5	40 / 40	750	450	22.5	22.5
095KF4040F10	nicht aushängbar	10	38.5	38.5	40 / 40	750	450	22.5	22.5
095KF4545F00	nicht aushängbar	-	43.5	43.5	45 / 45	750	450	25.0	25.0
095KF4545F10	nicht aushängbar	10	43.5	43.5	45 / 45	750	450	25.0	25.0
095KF5050F00	nicht aushängbar	-	48.5	48.5	50 / 50	-	425	27.5	27.5
095KF6060F00	nicht aushängbar	-	57.5	57.5	60 / 60	850	175	32.5	32.5
095KF6060F08	nicht aushängbar	8	57.5	57.5	60 / 60	850	175	32.5	32.5
095KF6060F10	nicht aushängbar	10	57.5	57.5	60 / 60	850	175	32.5	32.5
