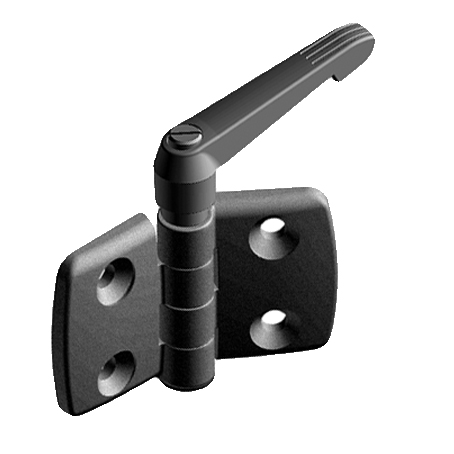

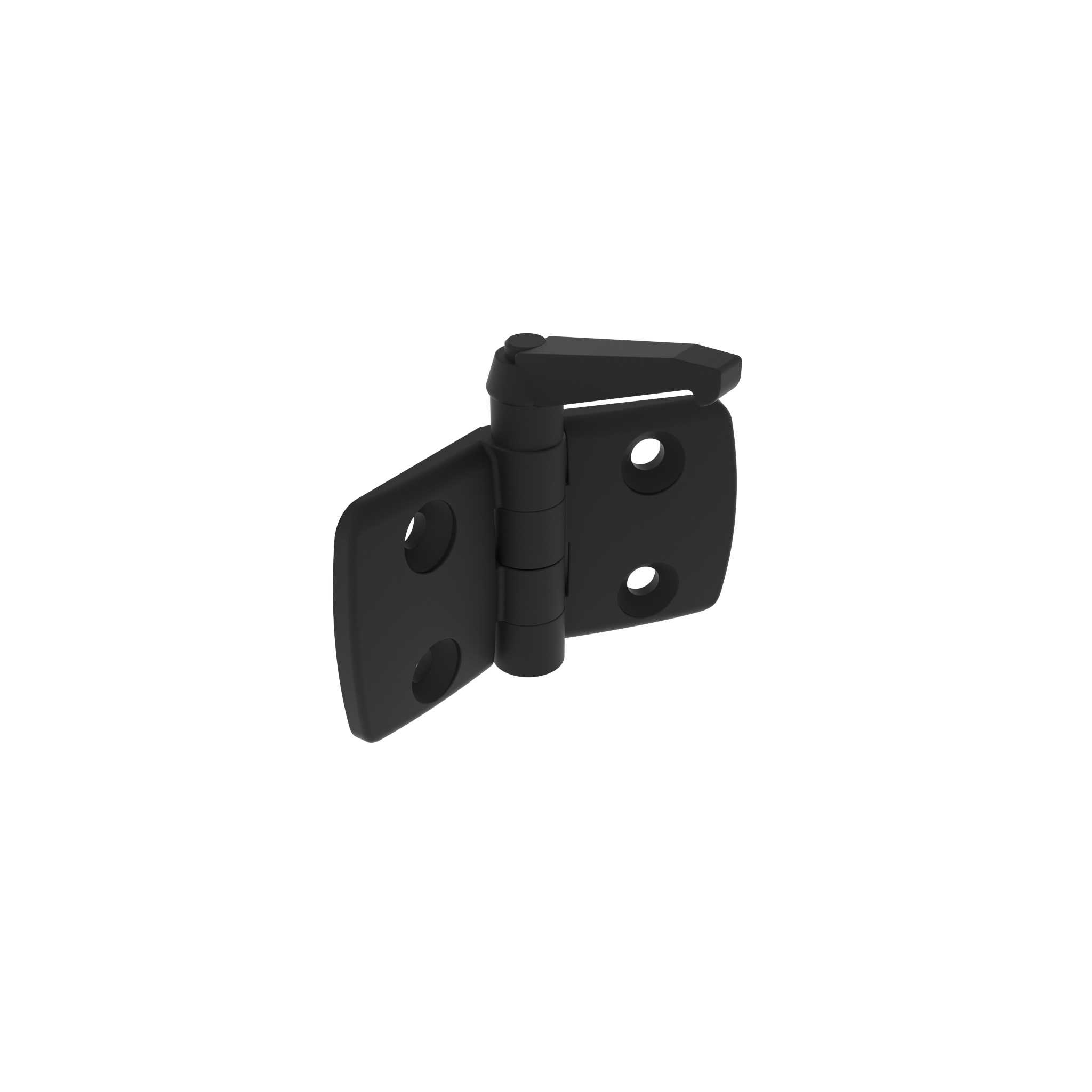

Kunststoff-Kombischarnier mit Klemmhebel
Produktnummer:
095KF4545F10
Produktinformationen "Kunststoff-Kombischarnier mit Klemmhebel"
Farbe:
schwarz
Lieferländer:
weltweit
Beschreibung:

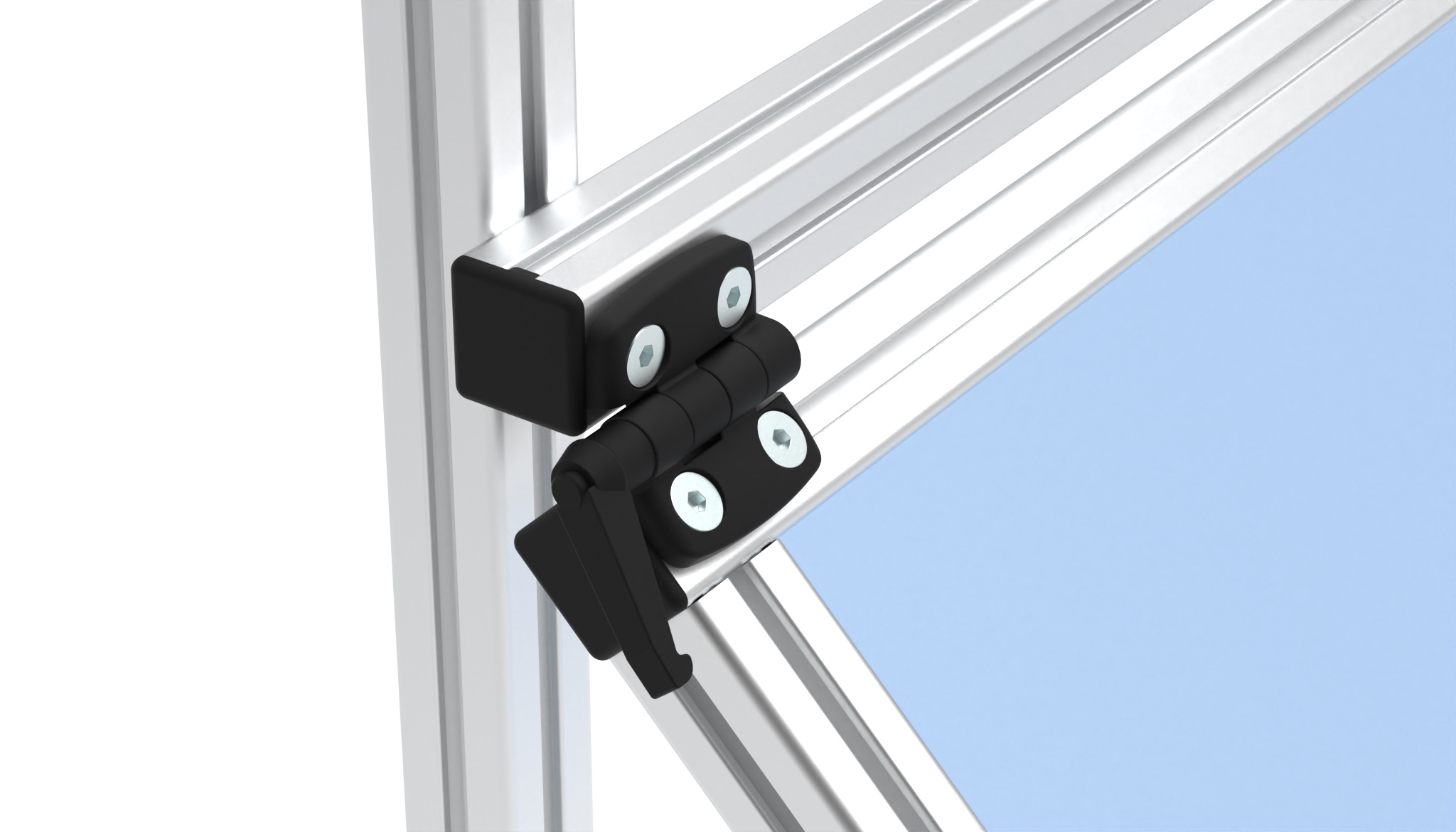

für Flächenelemente und Aluminiumprofile; in jeder Position fixierbar
Material:
Scharnier: Kunststoff PA, glasfaserverstärkt
KIPP-Klemmhebel: Kunststoff PA, glasfaserverstärkt
Mechanik: Stahl, verzinkt (RoHS-konform)
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
Hinweis:
Kombinationen unterschiedlicher Flügel auf Anfrage
Zolltarifnummer:
39263000900
schwarz
Lieferländer:
weltweit
Beschreibung:
für Flächenelemente und Aluminiumprofile; in jeder Position fixierbar
Material:
Scharnier: Kunststoff PA, glasfaserverstärkt
KIPP-Klemmhebel: Kunststoff PA, glasfaserverstärkt
Mechanik: Stahl, verzinkt (RoHS-konform)
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
Hinweis:
Kombinationen unterschiedlicher Flügel auf Anfrage
Zolltarifnummer:
39263000900
Befestigung: | vorderseitig mit Senkschraube M6 |
---|---|
Gewicht (g): | 57.0 |
(ECLASS 6.0): | 23219090 |
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Liefereinheit: | 10 Stück |
Modell: | Kunststoff PA, nicht aushängbar |
Varianten

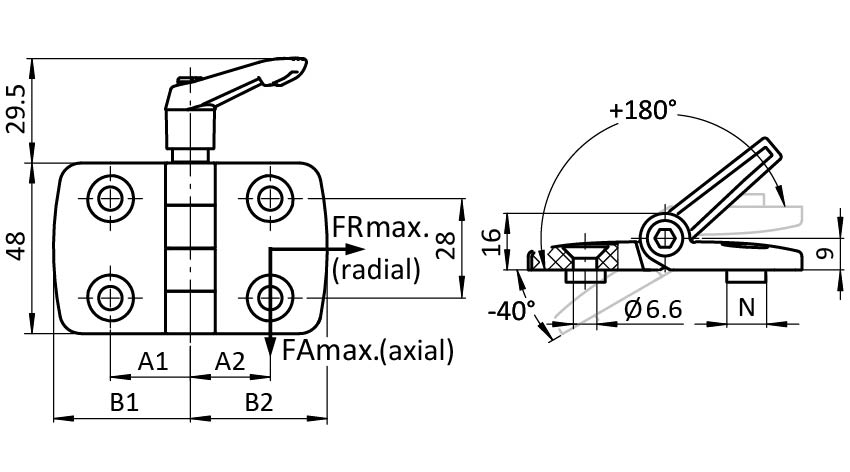

Produkt ID | Ausführung | Kombination | FAmax (N) | FRmax (N) | A1 (mm) | A2 (mm) | B1 (mm) | B2 (mm) | Nut N (mm) |
---|---|---|---|---|---|---|---|---|---|
095KF2525F00 | nicht aushängbar | 25 / 25 | 380 | - | 15.0 | 15.0 | 26.0 | 26.0 | - |
095KF2525F06 | nicht aushängbar | 25 / 25 | 380 | - | 15.0 | 15.0 | 26.0 | 26.0 | 6 |
095KF2525F08 | nicht aushängbar | 25 / 25 | 380 | - | 15.0 | 15.0 | 26.0 | 26.0 | 8 |
095KF3030F00 | nicht aushängbar | 30 / 30 | 400 | - | 17.5 | 17.5 | 29.5 | 29.5 | - |
095KF3030F08 | nicht aushängbar | 30 / 30 | 400 | - | 17.5 | 17.5 | 29.5 | 29.5 | 8 |
095KF3535F00 | nicht aushängbar | 35 / 35 | 400 | - | 20.0 | 20.0 | 36.0 | 36.0 | - |
095KF3535F08 | nicht aushängbar | 35 / 35 | 400 | - | 20.0 | 20.0 | 36.0 | 36.0 | 8 |
095KF4040F00 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | - |
095KF4040F08 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | 8 |
095KF4040F10 | nicht aushängbar | 40 / 40 | 450 | 750 | 22.5 | 22.5 | 38.5 | 38.5 | 10 |
095KF4545F00 | nicht aushängbar | 45 / 45 | 450 | 750 | 25.0 | 25.0 | 43.5 | 43.5 | - |
095KF4545F10 | nicht aushängbar | 45 / 45 | 450 | 750 | 25.0 | 25.0 | 43.5 | 43.5 | 10 |
095KF5050F00 | nicht aushängbar | 50 / 50 | 425 | - | 27.5 | 27.5 | 48.5 | 48.5 | - |
095KF6060F00 | nicht aushängbar | 60 / 60 | 175 | 850 | 32.5 | 32.5 | 57.5 | 57.5 | - |
095KF6060F08 | nicht aushängbar | 60 / 60 | 175 | 850 | 32.5 | 32.5 | 57.5 | 57.5 | 8 |
095KF6060F10 | nicht aushängbar | 60 / 60 | 175 | 850 | 32.5 | 32.5 | 57.5 | 57.5 | 10 |
