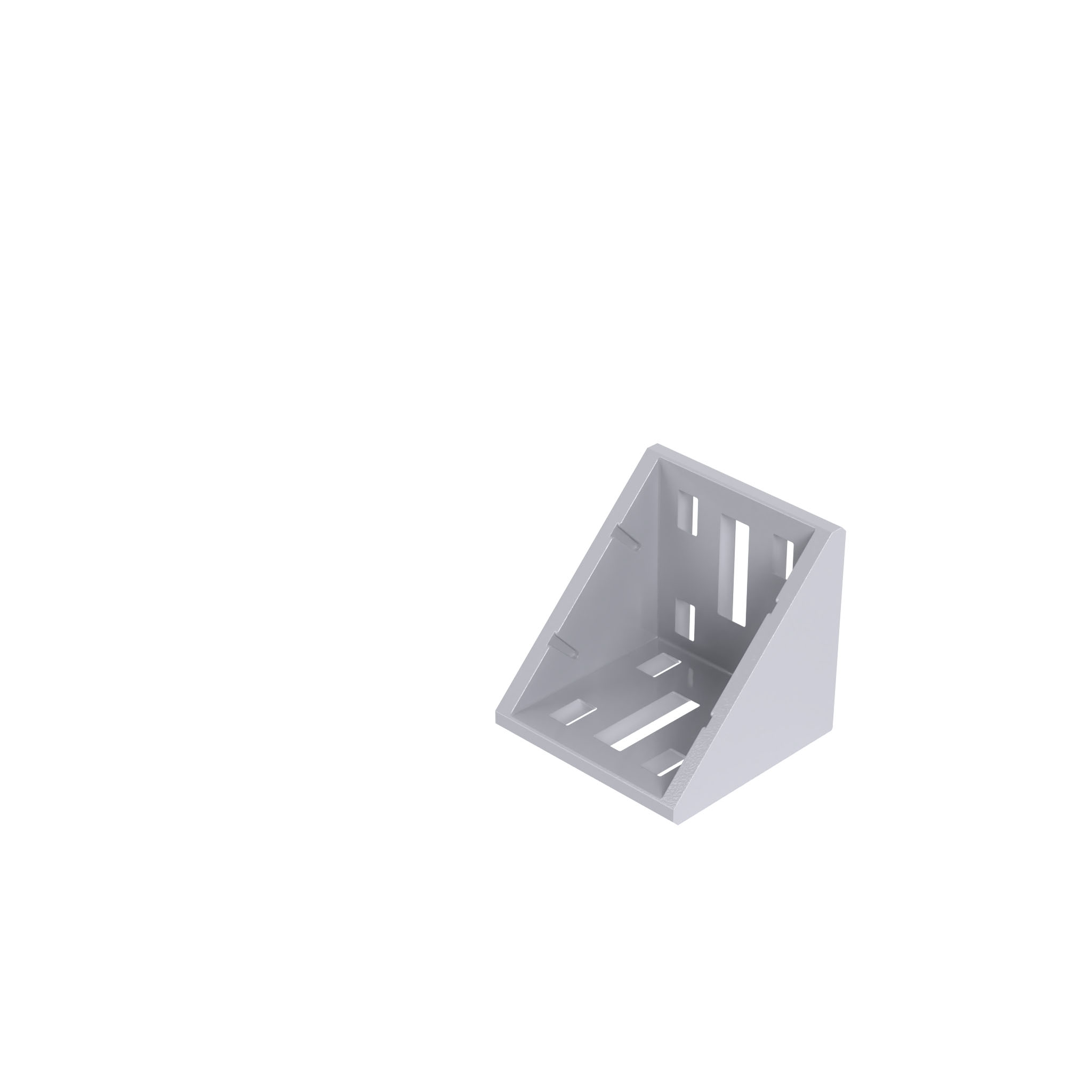

Alu Connection Angle 60

Información sobre el producto "Alu Connection Angle 60"

Assembly Set 1:
8 hammer nuts - slot 8 - M6,
8 screws DIN 7984 - M6 x 14

Assembly Set 2:
4 hammer nuts - slot 8 - M6,
4 screws DIN 7984 - M6 x 14,
1 hammer screw - slot 10 - M8 x 20,
1 flange nut - M8,
2 plastic adapers - slot 8 to slot 10

Assembly Set 3:
2 hammer head screws - M8 x 20,
2 flange nuts - M8

Color:
Color aluminio

Países de Entrega:
En todo el mundo

Description:
To connect two aluminum profiles or panels at right angles; the connection angle can be closed with the cover cap

Material:
Angle: Aluminum die-cast
Assembly set: Steel

Especiales:
Otras superficies, otros colores bajo pedido

Surface:
Angle: Plain / Powder coated
Assembly set: Zinc plated

Tip:
Compatible Centering Piece Widening Slot 8 to Slot 10 see 093W02
Compatible Cover Cap see 093WA603

Zolltarifnummer:
76169910990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas / 10 jconjuntos
Model: Aluminio fundido a presión, perfil 60 y hasta
Peso (g): 107.0

Variantes

ID de producto Superficie Color Version Profile Ranura N (mm)
093W603 Liso
093W603N08 Liso 8
093W603N08S01 Liso Con conjunto de montaje 1 B 8
093W603N08S02 Liso Con conjunto de montaje 2 B 8
093W603N08S03 Polvo cubierto Color aluminio 8
093W603N10 Liso 10
093W603N10S01 Liso Con conjunto de montaje 3 B 10
093W603N10S03 Polvo cubierto Color aluminio Con conjunto de montaje 3 B 10
093W603N10S04 Polvo cubierto Color aluminio 10
