Alu Connection Angle I40 M (Set)

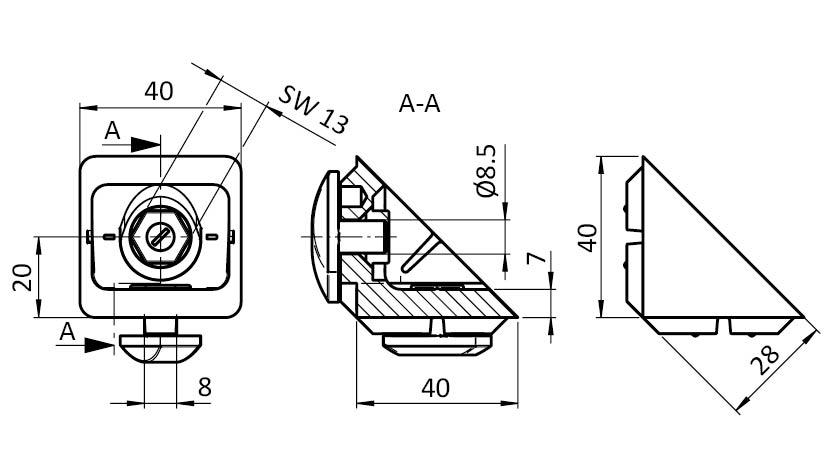

Alu Connection Angle I40 M (Set) – plano técnico

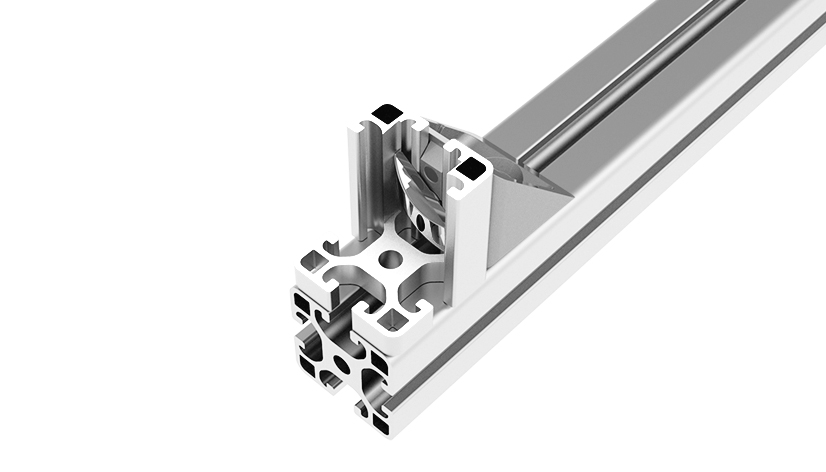

Alu Connection Angle I40 M (Set) – ejemplo de aplicación

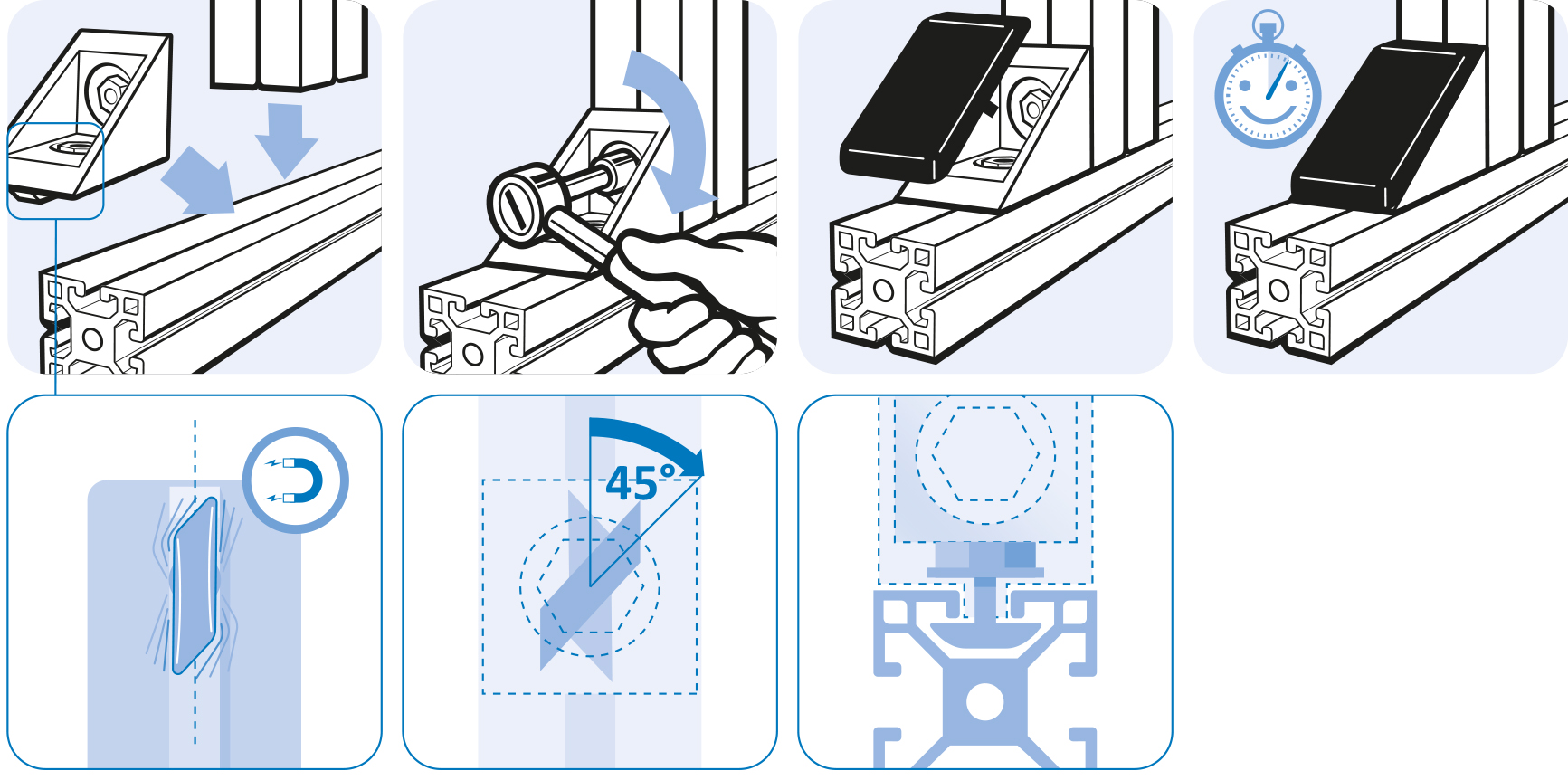

Alu Connection Angle I40 M (Set) – gráfico de montaje

0,00 €

Profile

I

Ranura N (mm)

8

Número de producto: 093W406N08S01

Cantidad por paquete: 10 piezas

Descripción:
To connect two aluminum profiles quickly at right angles, direct inserting into the profile slot thanks to correct positioning of the pre-assembled magnet rhombus screws and countersunk nuts; the connection angle can be closed with the cover cap

Material:
Angle: Aluminum die-cast
Magnet rhombus screws: Steel
Countersunk nuts: Steel

Surface:
Angle: Powder coated
Magnet rhombus screws: Zinc plated
Countersunk nuts: Zinc plated

Color:
Color alu

Tip:
Compatible Cover Cap see 093WA406

Especiales:
Otras superficies, otros colores bajo pedido

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	Aluminio fundido a presión
Peso (g):	98.0
Numero de ERP:	133693

Variantes

Número de producto	Profile	Ranura N (mm)	CAD
093W406N08S01	I	8

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Número de Arancel Aduanero de Exportación: 76169910

Certificados

Tags

Profile Type	Profile Type I
Slot Size	Slot size 8
Profile Form	T-slot Profiles
Application Area	Industrial Work Stations, Shopfloor

Accesorios adecuados

Cover Cap for Alu Connection Angle I40 M (Set)

Fig.: ① Color: Negro

Description:To cover the open side of the connection angleMaterial:Plástico PA, reforzado con fibra de vidrioColor:Negro, grisTip:Compatible Alu Connection Angle I40 M (Set) see 093W406N08S01Especiales:Otros colores bajo pedidoPaíses de Entrega:En todo el mundo
