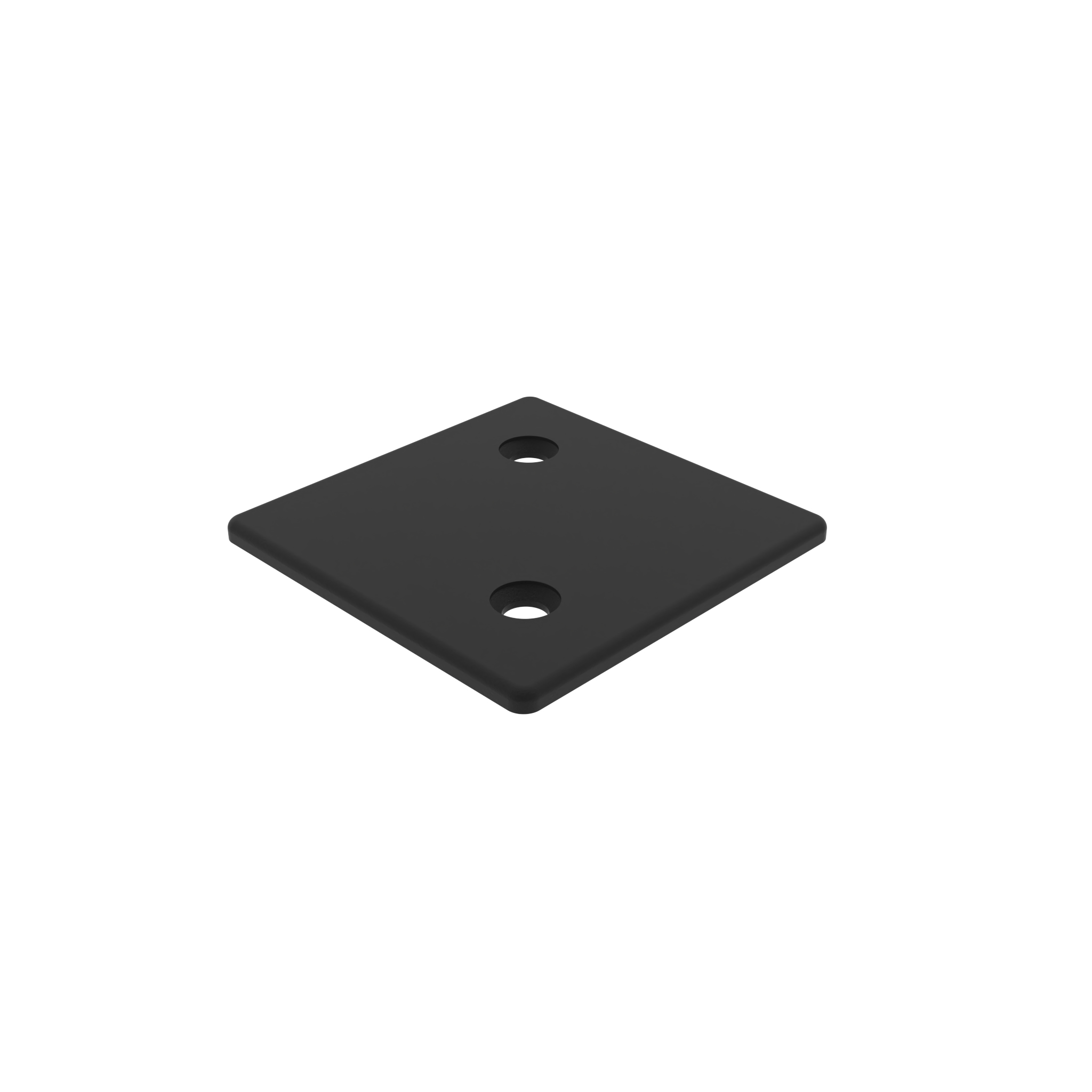

Cover Cap ZN Screw-on Type

Cover Cap ZN Screw-on Type – ejemplo de aplicación

Información sobre el producto "Cover Cap ZN Screw-on Type"

Color:
Negro

Países de Entrega:
En todo el mundo

Description:
Screw-on cover cap for the end of the aluminum profile

PFA_Fastening:
Con tornillos avellanados autoformantes S7 x 16*

Material:
Zinc fundido a presión

Especiales:
Otros tamaños, otros colores bajo pedido

Superficie:
Polvo cubierto

Tip:
*Compatible Self Forming Countersunk Screw S7 x 16 see 093S0716C

Cantidad por paquete:	10 piezas
Model:	Zinc fundido a presión
Peso (g):	98.0
Numero de ERP:	132763

Palabras clave / etiquetas globales:

Tipo de perfil	Tipo de perfil I
Tamaño de ranura	Ranura 8

Variantes

Número de producto	Profile	Feature	Fig.	Ranura N (mm)	ØD (mm)	R (mm)	T (mm)	Dimensions A x B (mm)	Cantidad por paquete
091347	I	Bore for countersunk screw	①	8	8.0 (6.8)	3.5	4.0	40 x 40	10 piezas
091348	I	Bore for countersunk screw	②	8	8.0 (6.8)	3.5	4.0	40 x 80	100 piezas
091349	I	Bore for countersunk screw	③	8	8.0 (6.8)	3.5	4.0	80 x 80	10 piezas

Descargas CAD

Clasificación

ECLASS 6.0: 23369290
ECLASS 7.0: 23369290
ECLASS 8.0: 23369290
ECLASS 9.0: 23369290
ECLASS 10.0: 23369290
ECLASS 11.0: 23360192
ECLASS 12.0: 23360192
ECLASS 13.0: 23360192
Zolltarifnummer: 79070000900
Número de Arancel Aduanero de Exportación: 79070000
