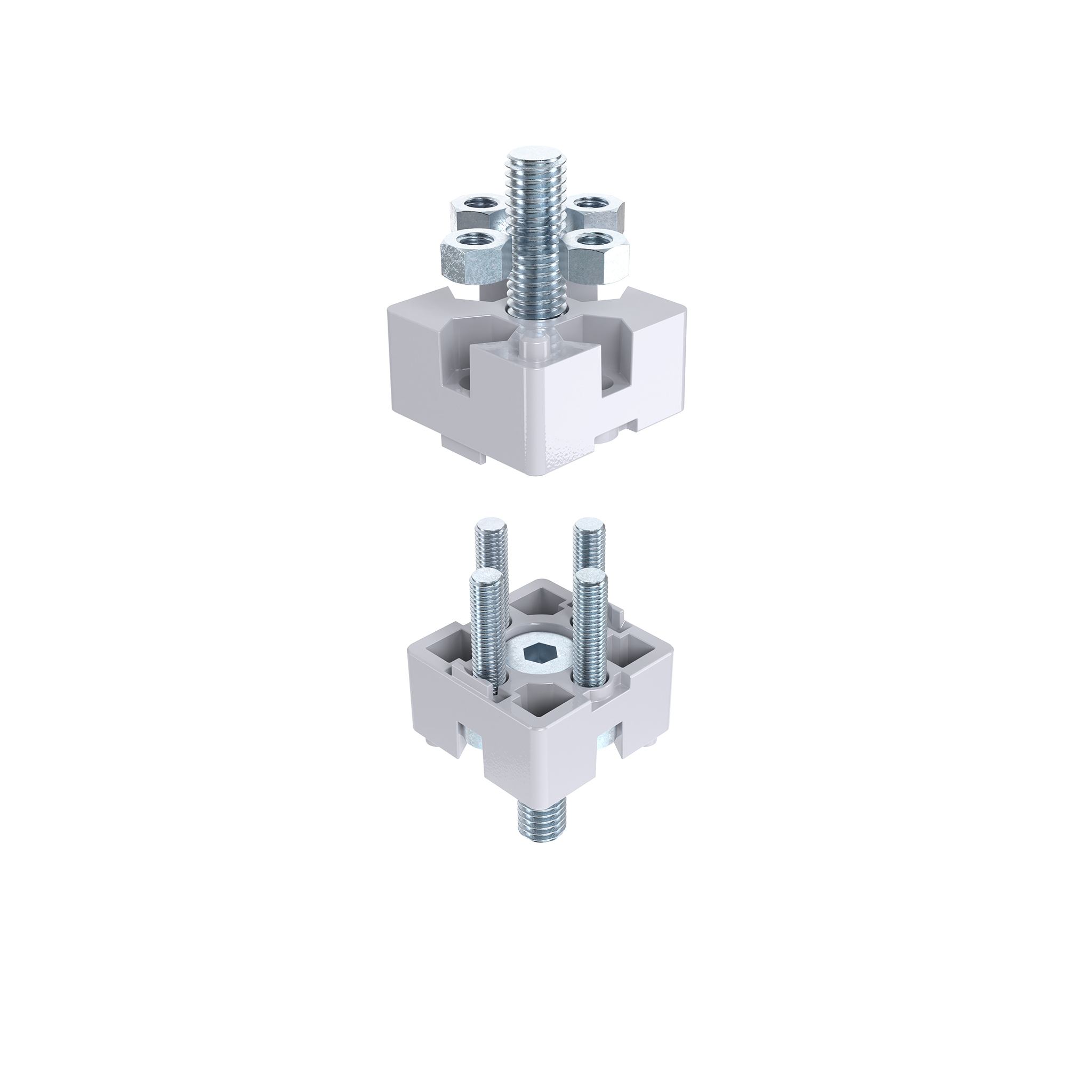

Plate Butt Connector B AL (Set)

Descripción:
End-to-end connection of two aluminum profiles of the same type

Material:
Plate connector: Aluminum die-cast
Screws / hammer nuts: Steel

Surface:
Plate connector: Plain / powder coated
Screws / hammer nuts: Zinc plated

Color:
Color alu

Set 1:
2 plate connectors,
2 screws DIN 7984 - M8 x30,
4 screws DIN 7984 - M5 x 20,
4 hexagon nuts DIN EN ISO 4032 (DIN 934) - M5

Set 2:
2 plate connectors,
2 self forming screws S12 x 30 - hexalobular socket T50,
4 screws DIN 7984 - M6 x 20,
4 hexagon nuts DIN EN ISO 4035 (DIN 439) - M6

Set 3:
2 plate connectors,
2 self forming screws S12 x 30 - hexalobular socket T50,
4 screws DIN 7984 - M6 x 20,
4 hexagon nuts DIN EN ISO 4032 (DIN 934) - M6

Tip:
Individual Plate Connector, not as part of a set, see 099EA30300808R

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	Aluminio fundido a presión
Peso (g):	92.0
Numero de ERP:	136593

Variantes

Número de producto	Profile	B (mm)	L (mm)	Superficie	Color	Ranura N (mm)	Juego
099EA30300808RS02	B	30	21.0	Liso	-	8	Conjunto 1
099EA40401012RS02	B	40	22.0	Liso	-	10	Conjunto 2
099EA45451012RS02	B	45	24.0	Liso	-	10	Conjunto 3
099EA30300808AS02	B	30	21.0	Polvo cubierto	Color alu	8	Conjunto 1
099EA40401012AS02	B	40	22.0	Polvo cubierto	Color alu	10	Conjunto 2
099EA45451012AS02	B	45	24.0	Polvo cubierto	Color alu	10	Conjunto 3

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 76169910990
Número de Arancel Aduanero de Exportación: 76169910

Certificados

Tags

Profile Type	Profile Type B
Slot Size	Slot size 8
Profile Form	T-slot Profiles
