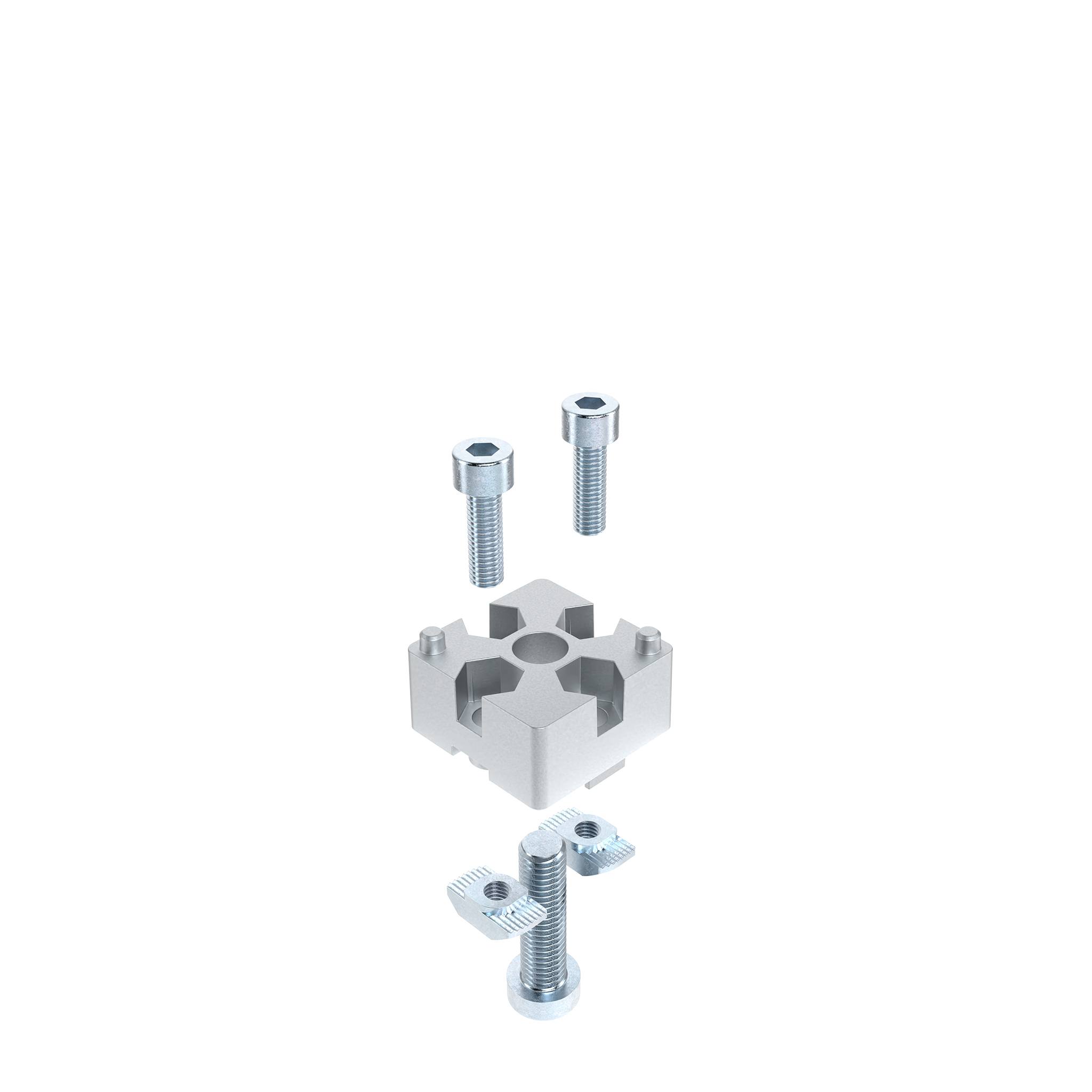

Plate Connector B AL

Información sobre el producto "Plate Connector B AL"

Assembly Set 1:
1 screw DIN 7984 - M8 x 30,
2 screws DIN 7984 - M5 x 16,
2 hammer nuts - slot 8 - M5

Assembly Set 2:
1 self forming screw S12 x 30 - hexalobular socket T50,
2 screws DIN 7984 - M6 x 20,
2 hammer nuts - slot 10 - M6

Color:
Color aluminio

Países de Entrega:
En todo el mundo

Description:
To tee connect two aluminum profiles

Material:
Plate connector: Aluminum die-cast
Assembly set: Steel

Especiales:
Otras superficies bajo pedido

Surface:
Plate connector: Plain / powder coated
Assembly set: Zinc plated

Zolltarifnummer:
76169910990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas / 10 jconjuntos
Model: Aluminio fundido a presión
Peso (g): 52.0

Variantes

ID de producto Profile Color Superficie T (mm) D1 (mm) A (mm) Ranura N (mm) B (mm) d (mm) D2 (mm) SW (mm)
099EA30300808A Color aluminio Polvo cubierto 6.0 13.6 21.6 8 30 5.5 8.5 8.9
099EA30300808AS01 B Color aluminio Polvo cubierto 6.0 13.6 21.6 8 30 5.5 8.5 8.9
099EA30300808R Liso 6.0 13.6 21.6 8 30 5.5 8.5 9
099EA30300808RS01 B Liso 6.0 13.6 21.6 8 30 5.5 8.5 8.9
099EA40401012A Color aluminio Polvo cubierto 6.5 20.0 30.0 10 40 6.2 12.4 10
099EA40401012AS01 B Color aluminio Polvo cubierto 6.5 20.0 30.0 10 40 6.2 12.4 10
099EA40401012R Liso 6.5 20.0 30.0 10 40 6.2 12.4 10
099EA40401012RS01 B Liso 6.5 20.0 30.0 10 40 6.2 12.4 10
099EA45451012A Color aluminio Polvo cubierto 9.0 20.0 34.0 10 45 6.5 12.5 10
099EA45451012AS01 B Color aluminio Polvo cubierto 9.0 20.0 34.0 10 45 6.5 12.5 10
099EA45451012R Liso 9.0 20.0 34.0 10 45 6.5 12.5 10
099EA45451012RS01 B Liso 9.0 20.0 34.0 10 45 6.5 12.5 10
