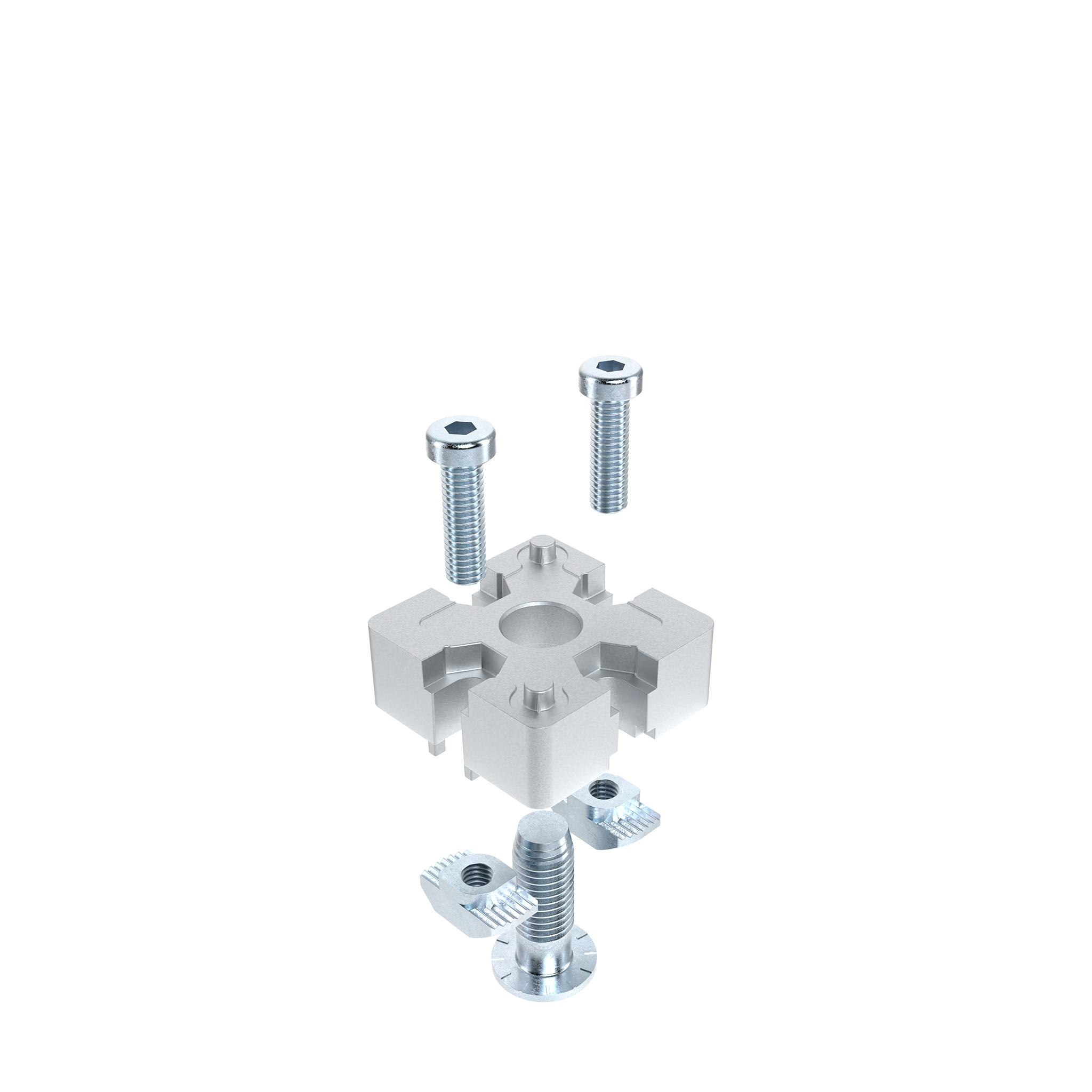

Plate Connector B AL

Descripción:
To tee connect two aluminum profiles

Material:
Plate connector: Aluminum die-cast
Assembly set: Steel

Surface:
Plate connector: Plain / powder coated
Assembly set: Zinc plated

Color:
Color alu

Assembly Set 1:
1 screw DIN 7984 - M8 x 30,
2 screws DIN 7984 - M5 x 16,
2 hammer nuts - slot 8 - M5

Assembly Set 2:
1 self forming screw S12 x 30 - hexalobular socket T50,
2 screws DIN 7984 - M6 x 20,
2 hammer nuts - slot 10 - M6

Especiales:
Otras superficies bajo pedido

Países de Entrega:
En todo el mundo

Cantidad por paquete:	10 piezas
Model:	Aluminio fundido a presión
Peso (g):	89.0
Numero de ERP:	133765

Variantes

Número de producto	SW (mm)	Profile	A (mm)	B (mm)	D1 (mm)	D2 (mm)	d (mm)	Juego de Montaje	Superficie	Color	Ranura N (mm)	T (mm)
099EA30300808R	9	-	21.6	30	13.6	8.5	5.5	-	Liso	-	8	6.0
099EA40401012R	10	-	30.0	40	20.0	12.4	6.2	-	Liso	-	10	6.5
099EA45451012R	10	-	34.0	45	20.0	12.5	6.5	-	Liso	-	10	9.0
099EA30300808RS01	8.9	B	21.6	30	13.6	8.5	5.5	Con conjunto de montaje 1	Liso	-	8	6.0
099EA40401012RS01	10	B	30.0	40	20.0	12.4	6.2	Con conjunto de montaje 2	Liso	-	10	6.5
099EA45451012RS01	10	B	34.0	45	20.0	12.5	6.5	Con conjunto de montaje 2	Liso	-	10	9.0
099EA30300808A	8.9	-	21.6	30	13.6	8.5	5.5	-	Polvo cubierto	Color alu	8	6.0
099EA40401012A	10	-	30.0	40	20.0	12.4	6.2	-	Polvo cubierto	Color alu	10	6.5
099EA45451012A	10	-	34.0	45	20.0	12.5	6.5	-	Polvo cubierto	Color alu	10	9.0
099EA30300808AS01	8.9	B	21.6	30	13.6	8.5	5.5	Con conjunto de montaje 1	Polvo cubierto	Color alu	8	6.0
099EA40401012AS01	10	B	30.0	40	20.0	12.4	6.2	Con conjunto de montaje 2	Polvo cubierto	Color alu	10	6.5
099EA45451012AS01	10	B	34.0	45	20.0	12.5	6.5	Con conjunto de montaje 2	Polvo cubierto	Color alu	10	9.0
