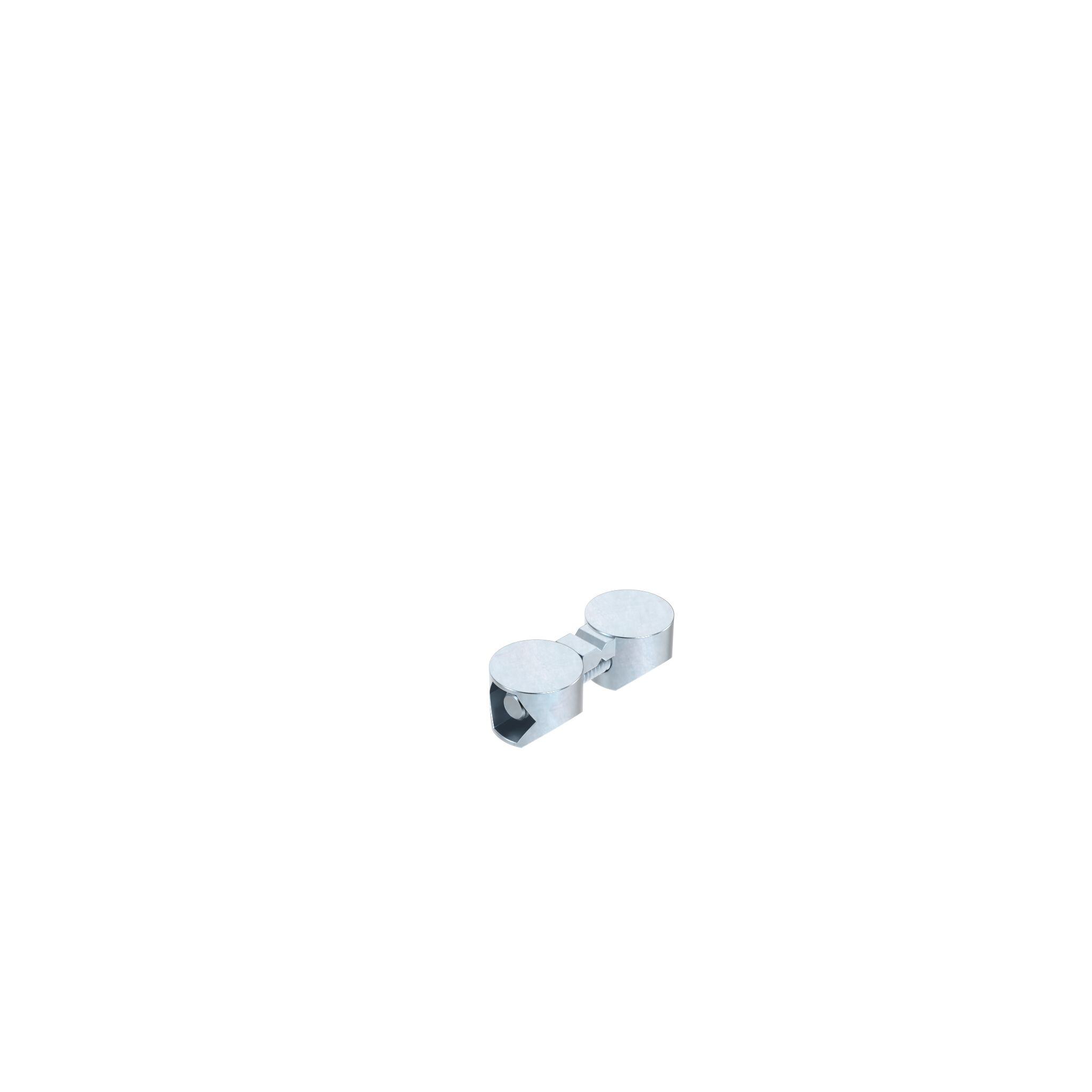

Universal Butt Connector I

Información sobre el producto "Universal Butt Connector I"

Países de Entrega:
En todo el mundo

Description:

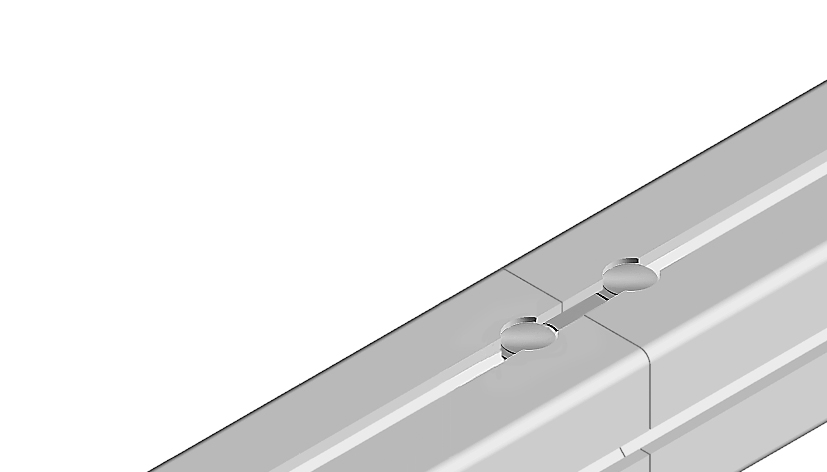

End-to-end connection of two aluminum profiles

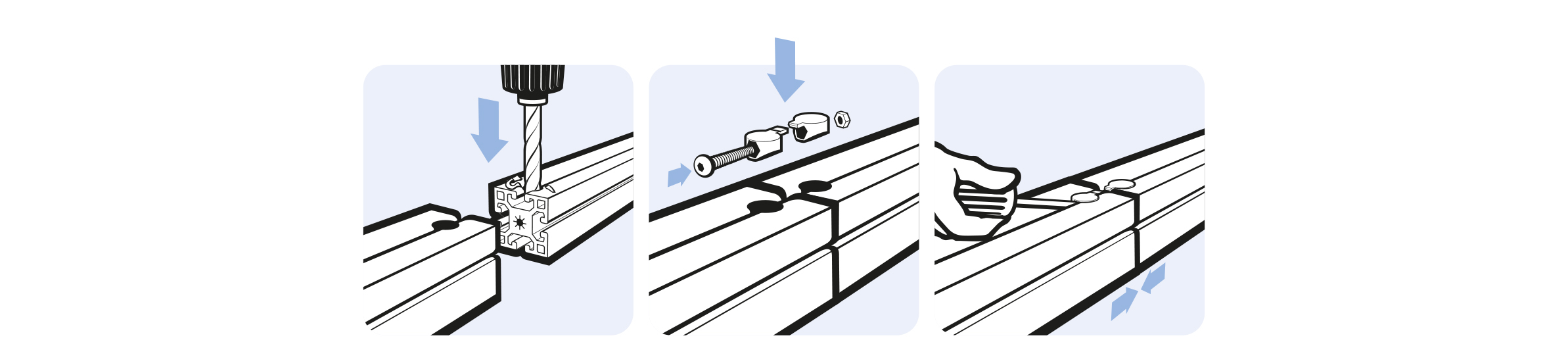

Of the same type; assembly set included

Material:
Fundición a presión de zinc

Superficie:
Galvanizado

Tip:
* Without nut, thread integrated

Zolltarifnummer:
79070000900
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Cantidad por Paquete: 10 piezas
Model: Fundición a presión de zinc
Peso (g): 9.8

Variantes

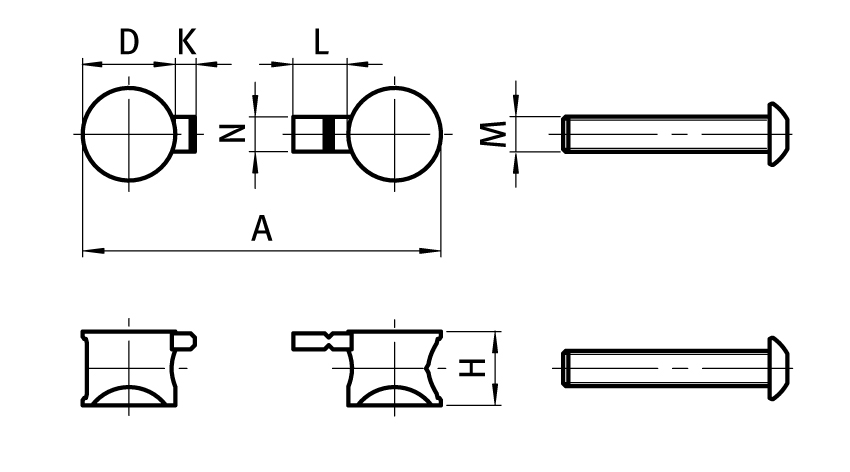

ID de producto H (mm) K (mm) Tornillo D (mm) Ranura N (mm) L (mm) A (mm)
099A0520S02 8.5 M4 11.8 5 5.4 32.0
099A0630S03 12.5 3.3 M6 15.7 6 9.3 46.0
099A0840S02 16.0 M8 19.7 8 9.0 60.0
