Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color

Ignorer la galerie d'images

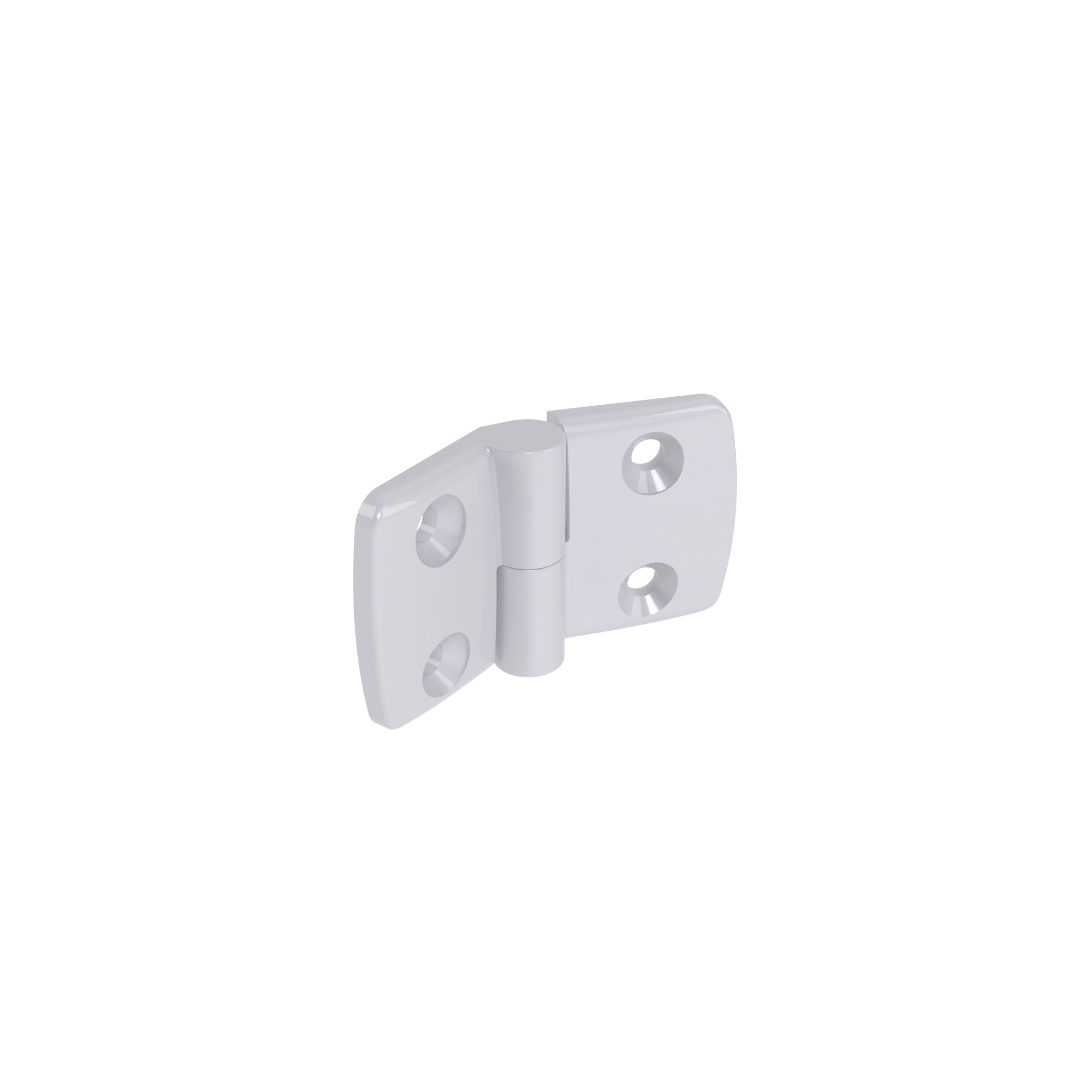

Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color 095A4540R – image du produit
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – image du produit, toutes les versions
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – plan technique
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – exemple d'application
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – schéma de montage
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color 095A4540R – image du produit
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – image du produit, toutes les versions
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – plan technique
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – exemple d'application
Aluminum Die-cast Combi Hinge 45, Detachable, Alu Color – schéma de montage

0,00 €

Version
B1 (mm)
B2 (mm)
Combinaison
FAmax (N)
FRmax (N)
A1 (mm)
A2 (mm)
Réf. produit : 095A4540R
Conditionnement: 10 pièces
Description:
Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE

Surface:
Wings: Powder coated
Pin: Plain

Color:
Wing: Alu color

Fixation:
Depuis l'avant, avec vis à tête fraisée M6

Tip:
Compatible Central Bolts see 095AN05

Pays de livraison:
Monde entier
Conditionnement: 10 pièces
Modèle: Dégondable
Poids (g): 70.0
Code ERP: 137500

Variantes

Réf. produit Version B1 (mm) B2 (mm) Combinaison FAmax (N) FRmax (N) A1 (mm) A2 (mm) CAO
095A4545L
G : Gauche 43.5 43.5 45 / 45 200 550 25.0 25.0
095A4525L
G : Gauche 43.5 26.0 45 / 25 250 410 25.0 15.0
095A4530L
G : Gauche 43.5 29.5 45 / 30 280 450 25.0 17.5
095A4535L
G : Gauche 43.5 36.0 45 / 35 250 500 25.0 20.0
095A4540L
G : Gauche 43.5 38.5 45 / 40 200 550 25.0 22.5
095A4545R
D : Droite 43.5 43.5 45 / 45 200 550 25.0 25.0
095A4525R
D : Droite 26.0 43.5 45 / 25 250 410 15.0 25.0
095A4535R
D : Droite 36.0 43.5 45 / 35 250 500 20.0 25.0
095A4540R
D : Droite 38.5 43.5 45 / 40 200 550 22.5 25.0

Portraits de produits

Roulettes escamotables pivotantes ou fixes avec pédale de levage

Roulettes escamotables pivotantes ou fixes avec pédale de levage

FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.

To Product Portrait

Classification

ECLASS 6.0
23219090
ECLASS 7.0
23219090
ECLASS 8.0
23219090
ECLASS 9.0
23219090
ECLASS 10.0
23219090
ECLASS 11.0
23219090
ECLASS 12.0
23219090
ECLASS 13.0
23219090
Zolltarifnummer
83021000900
Code douanier exportation
83021000

Certificats

Certificat RoHS
Certificat REACH
Certificat POP
Certificat sur les minerais de conflit

Tags

Profile Type Profile Type B, Profile Type I
Profile Form T-slot Profiles
Application Area Machinery & Plant Engineering
Ignorer la galerie de produits

Accessoires adaptés

Centering Bolt for Aluminum Die-Cast Combi Hinge – image du produit, toutes les versions
Centering Bolt for Aluminum Die-Cast Combi Hinge
Rainure N (mm): 5

Description:For aluminum die-cast combi hinges, each wing with a hole for centering boltsMatériau:Plastique PA, renforcé fibre de verreCouleur:NoirTip:Compatible Aluminum Die-cast Combi Hinge see 095A2525L et sq.Pays de livraison:Monde entier

0,00 €
