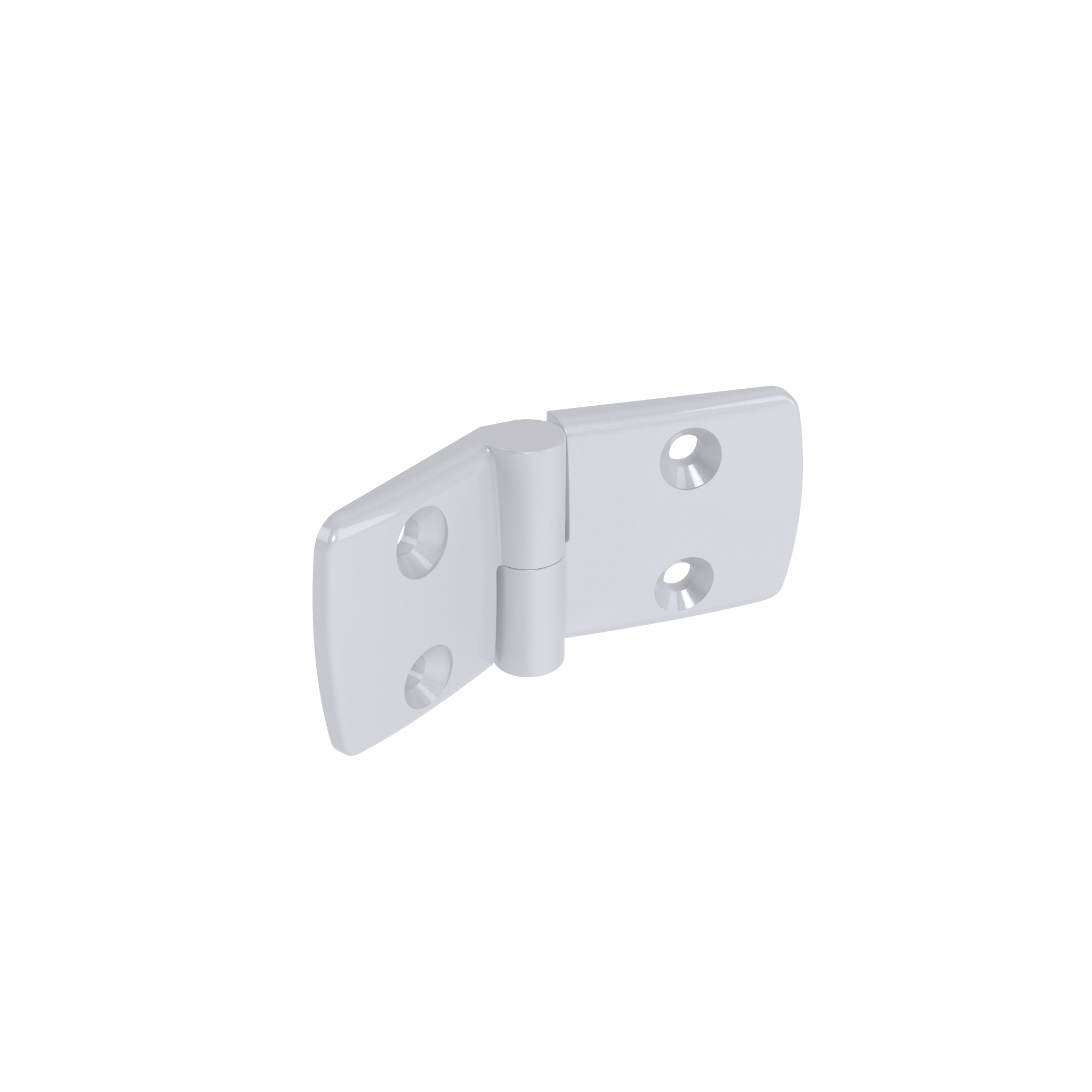

Aluminum Die-cast Combi Hinge 60, Detachable, Alu Color
Réf. produit :
095A6050R
Informations sur le produit "Aluminum Die-cast Combi Hinge 60, Detachable, Alu Color"
Color:
Wing: Alu color
Pays de livraison:
Monde entier
Description:
Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE
Surface:
Wings: Powder coated
Pin: Plain
Tip:
Compatible Central Bolts see 095AN05
Zolltarifnummer:
83021000900
Wing: Alu color
Pays de livraison:
Monde entier
Description:
Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axe
Material:
Wings: Die-cast aluminum
Pin: Stainless steel
Bearings: PTFE
Surface:
Wings: Powder coated
Pin: Plain
Tip:
Compatible Central Bolts see 095AN05
Zolltarifnummer:
83021000900
(ECLASS 6.0): | 23219090 |
---|---|
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Conditionnement: | 10 pièces |
Fixation: | Depuis l'avant, avec vis à tête fraisée M6 |
Modèle: | Dégondable |
Poids (g): | 83.0 |
Variantes
ID de produit | A1 (mm) | Version | B1 (mm) | FAmax (N) | Combinaison | B2 (mm) | A2 (mm) | FRmax (N) |
---|---|---|---|---|---|---|---|---|
095A6025L | 32.5 | L : gauche | 57.5 | 250 | 60 / 25 | 26.0 | 15.0 | 410 |
095A6025R | 15.0 | R : Droite | 26.0 | 250 | 60 / 25 | 57.5 | 32.5 | 410 |
095A6030L | 32.5 | L : gauche | 57.5 | 280 | 60 / 30 | 29.5 | 17.5 | 450 |
095A6030R | 17.5 | R : Droite | 29.5 | 280 | 60 / 30 | 57.5 | 32.5 | 450 |
095A6035L | 32.5 | L : gauche | 57.5 | 250 | 60 / 35 | 36.0 | 20.0 | |
095A6035R | 20.0 | R : Droite | 36.0 | 250 | 60 / 35 | 57.5 | 32.5 | |
095A6040L | 32.5 | L : gauche | 57.5 | 60 / 40 | 38.5 | 22.5 | 550 | |
095A6040R | 22.5 | R : Droite | 38.5 | 60 / 40 | 57.5 | 32.5 | 550 | |
095A6045L | 32.5 | L : gauche | 57.5 | 60 / 45 | 43.5 | 25.0 | 550 | |
095A6045R | 25.0 | R : Droite | 43.5 | 60 / 45 | 57.5 | 32.5 | 550 | |
095A6050L | 32.5 | L : gauche | 57.5 | 175 | 60 / 50 | 48.5 | 27.5 | 575 |
095A6050R | 27.5 | R : Droite | 48.5 | 175 | 60 / 50 | 57.5 | 32.5 | 575 |
095A6060L | 32.5 | L : gauche | 57.5 | 150 | 60 / 60 | 57.5 | 32.5 | 575 |
095A6060R | 32.5 | R : Droite | 57.5 | 150 | 60 / 60 | 57.5 | 32.5 | 575 |
Téléchargements CAD
Portraits de produits

Combi Hinges
FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.
