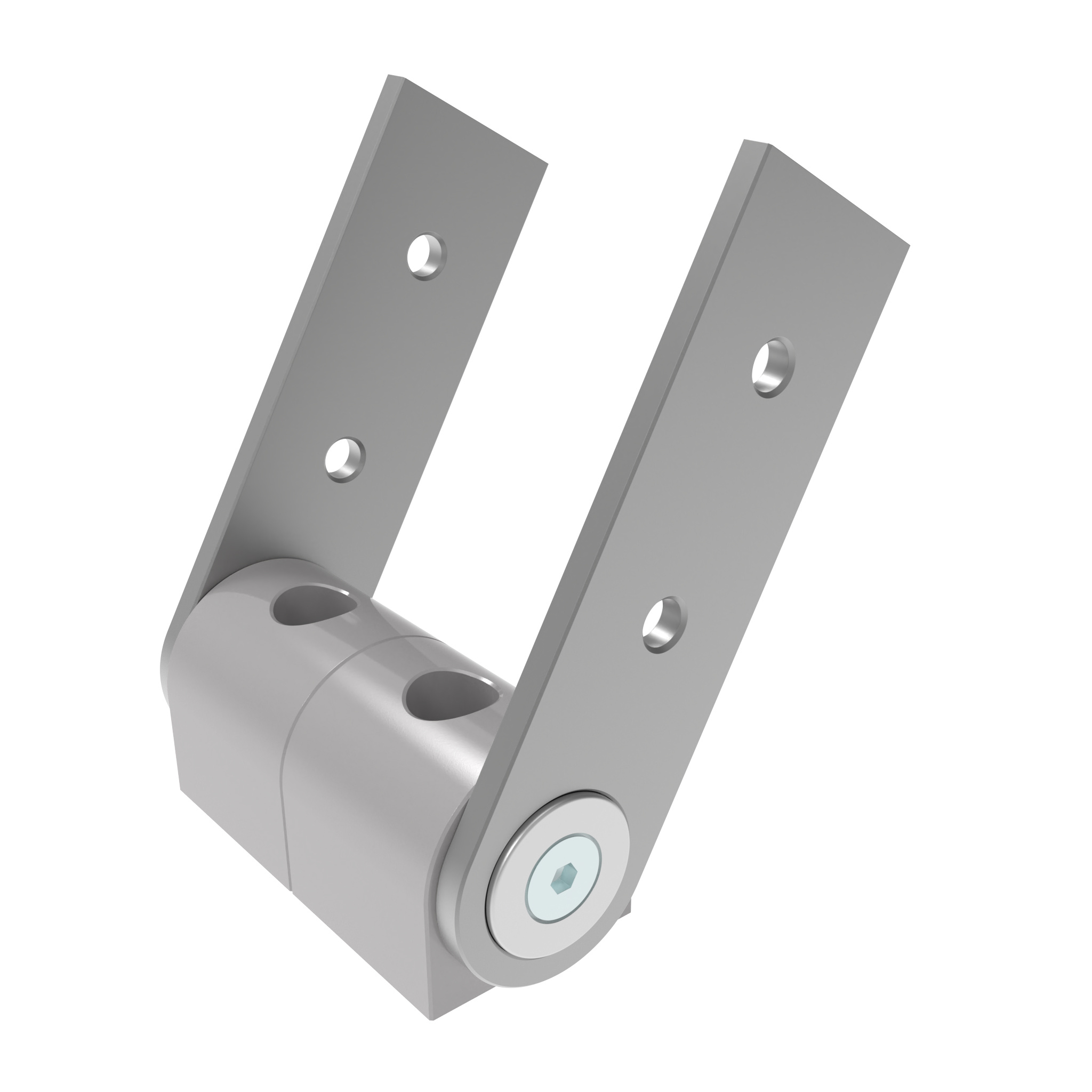

Articulation 180°, 2 rainures

Informations sur le produit "Articulation 180°, 2 rainures"

Couleur:
Couleur alu

Pays de livraison:
Monde entier

Description:
Pour réaliser une connection articulée entre deux profiles, Pions de centrage optionels

Material:
Joint: Aluminum die-cast
Centering piece 5/6 and 6/8: Plastic PA
Centering piece 8/10: Zinc die-cast

Options:
Autres surfaces, autres couleurs sur demande

Surface:
Joint: Powder coated
Centering piece: Plain

Conditionnement:	10 pièces
Modèle:	Fonderie d'aluminium, plastique, fonderie zamac
Poids (g):	524.0
Code ERP:	118329

Variantes

Réf. produit	D (mm)	H (mm)	B (mm)	Rainure N (mm)	Dimension modulaire (mm)	E (mm)	G (mm)	ØF (mm)	ØS (mm)	Conditionnement
093GV2040	20.0	61.0	40.4	5 / 6	20	18.0	20.0	5.5	5.2	10 pièces
093GV3060	30.0	86.0	60.4	6 / 8	30	28.0	30.0	6.5	6.4	10 pièces
093GV4080	40.0	121.5	80.6	8 / 10	40	37.0	40.0	8.5	8.5	1 pièce
093GV4590	45.0	141.5	90.6	8 / 10	45	42.0	45.0	8.5	8.5	10 pièces

Téléchargements CAD

Classification

ECLASS 6.0: 23360301
ECLASS 7.0: 23360301
ECLASS 8.0: 23360301
ECLASS 9.0: 23360301
ECLASS 10.0: 23360301
ECLASS 11.0: 23360301
ECLASS 12.0: 23360301
ECLASS 13.0: 23360301
Zolltarifnummer: 76169910990
Code douanier exportation: 76169910

Certificats

Profile Type	Profile Type B
Slot Size	Slot 8, Slot 10
Modular Dimension	Modular Dimension 45
Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering
