Articulation à friction d'extrémité I80L pour bras (Kit)
Prix régulier :
0,00 €
Réf. produit :
061FAL80LN08
Conditionnement:
1 pièce
Description:

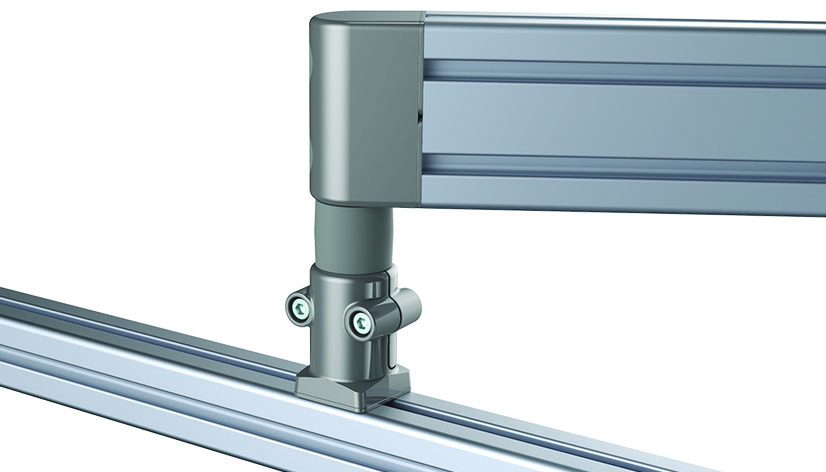

Connection joint with friction for the creation of system arms using profile pieces; pivotable 360°;
End side can be attached lateral or transverse on the profile slot, friction axis is positioned at right angles to the profile;
Friction joint side can be attached lateral, transverse, or on the face of the profile; if attached on the front face, the core hole of the respective profile must be M8 threaded (min. 15 mm deep)
Connection joint with friction for the creation of system arms using profile pieces; pivotable 360°;
End side can be attached lateral or transverse on the profile slot, friction axis is positioned at right angles to the profile;
Friction joint side can be attached lateral, transverse, or on the face of the profile; if attached on the front face, the core hole of the respective profile must be M8 threaded (min. 15 mm deep)
Matériau:
Logement : fonderie d’aluminium
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Ecrous de rainure en T : acier
Etat de surface:
Logement : peint. poudre
Plaques de centrage : peint. poudre
Vis : zingué
Rondelles : zingué
Ecrous pour rainure en T : zingué
Couleur:
Logement : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Set:
1 end friction joint
2 cover caps,
2 screws DIN EN ISO 4762 (DIN 912) - M8 x 45 (for T-slot nut friction joint side),
2 screws DIN EN ISO 4762 (DIN 912) - M8 x 25 (for T-slot nut end side),
1 screw DIN EN ISO 4762 (DIN 912) - M8 x 50 (for core hole friction joint side),
1 screw DIN EN ISO 4762 (DIN 912) - M8 x 30 (for core hole end side),
3 washers 8-FSt,
3 centering plates,
3 T-slot nuts - slot 8 - M8
Pays de livraison:
Monde entier
Logement : fonderie d’aluminium
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Ecrous de rainure en T : acier
Etat de surface:
Logement : peint. poudre
Plaques de centrage : peint. poudre
Vis : zingué
Rondelles : zingué
Ecrous pour rainure en T : zingué
Couleur:
Logement : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Set:
1 end friction joint
2 cover caps,
2 screws DIN EN ISO 4762 (DIN 912) - M8 x 45 (for T-slot nut friction joint side),
2 screws DIN EN ISO 4762 (DIN 912) - M8 x 25 (for T-slot nut end side),
1 screw DIN EN ISO 4762 (DIN 912) - M8 x 50 (for core hole friction joint side),
1 screw DIN EN ISO 4762 (DIN 912) - M8 x 30 (for core hole end side),
3 washers 8-FSt,
3 centering plates,
3 T-slot nuts - slot 8 - M8
Pays de livraison:
Monde entier
| Conditionnement: | 1 pièce |
|---|---|
| Modèle: | 40 mm Dimension Modulaire |
| Poids (g): | 1057.5 |
| Code ERP: | 149315 |
