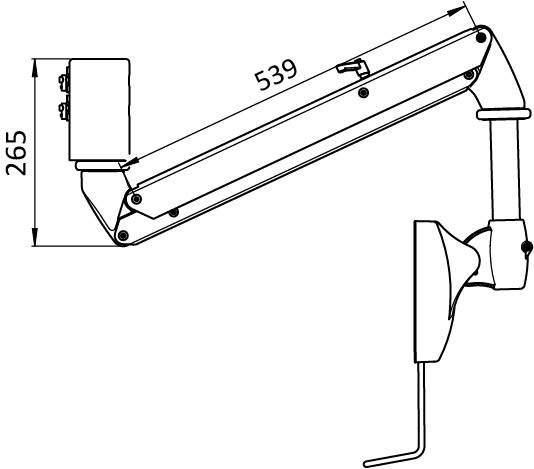

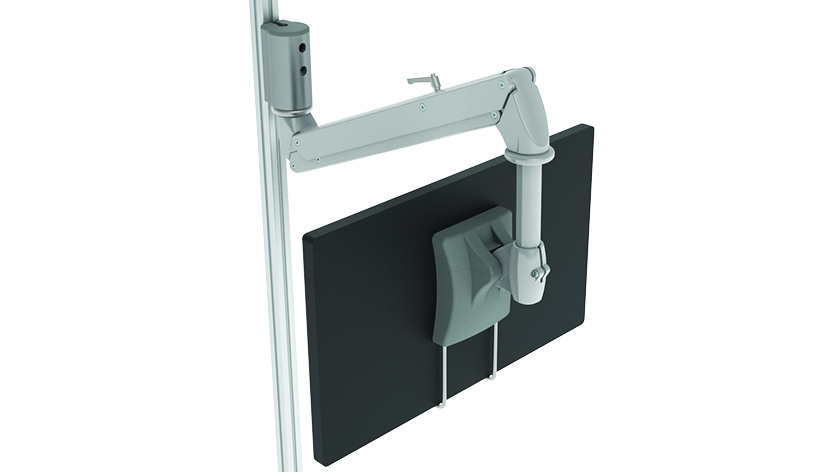

Bras support écran SKY 600, hauteur réglable avec manette de vérouillage (Kit)

Informations sur le produit "Bras support écran SKY 600, hauteur réglable avec manette de vérouillage (Kit)"

Couleur:
Bras de suspension pour écran : gris
Couvercle de gestion des câbles : gris
Bride de montage : couleur alu

Pays de livraison:
Monde entier

Description:

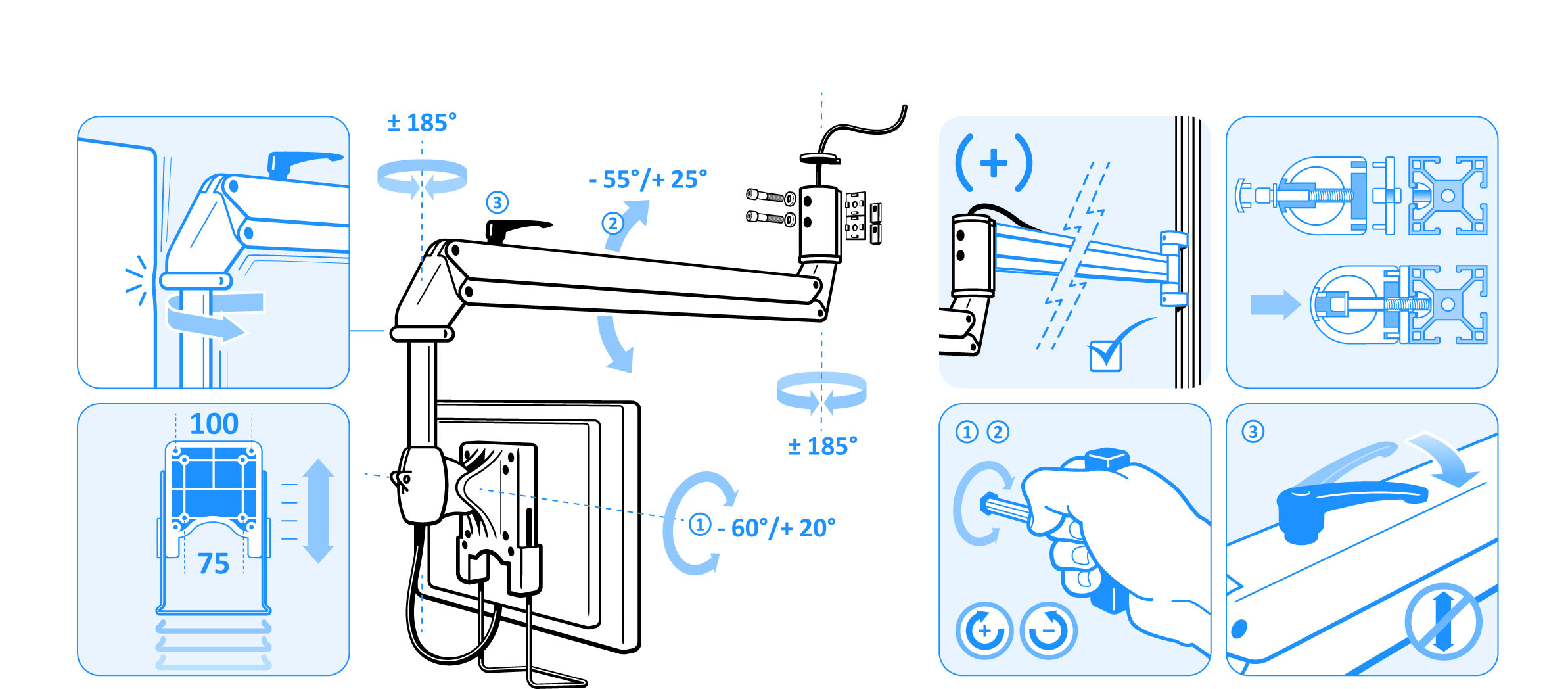

Pour le montage d’écrans lourds de 6 – 12 kg, plaque de montage compatible VESA MIS-D 75/100, angle de vue et hauteur ajustables ;
Bride de montage 360° pouvant être fixée latéralement ou transversalement au profil

Matériau:
Bras de suspension pour écran : acier / aluminium / plastique
Couvercle de gestion des câbles : plastique
Bride de montage : fonderie d’aluminium
Vis : acier

Kit:
1 bras de suspension pour écran avec couvercle de gestion des câbles
1 bride de montage incl. boulon et cache
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour écrou à rainure en T)
2 plaques de centrage ;– R8
2 plaques de centrage – R10
2 rondelles anti-perte pour vis M8
2 écrous de rainure en T– R8 – M8
2 écrous de rainure en T – R10 – M8
1 bague de connexion
1 rondelle
4 vis DIN 799 – M4 x 16

Etat de surface:
Bras de suspension pour écran : peint
Bride de montage : peint
Vis : zinguées

Zolltarifnummer:
76169990990
(ECLASS 6.0): 19140390
(ECLASS 7.0): 19140390
(ECLASS 8.0): 19140390
(ECLASS 9.0): 19140390
(ECLASS 10.0): 19140390
(ECLASS 11.0): 19140392
(ECLASS 12.0): 19140392
(ECLASS 13.0): 19140392
Conditionnement: 1 Kit
Modèle: 4 axes
Poids (g): 10000.2

Variantes

ID de produit Rainure N (mm) Profilé
6SHM75100S40IF 8 / 10 I
