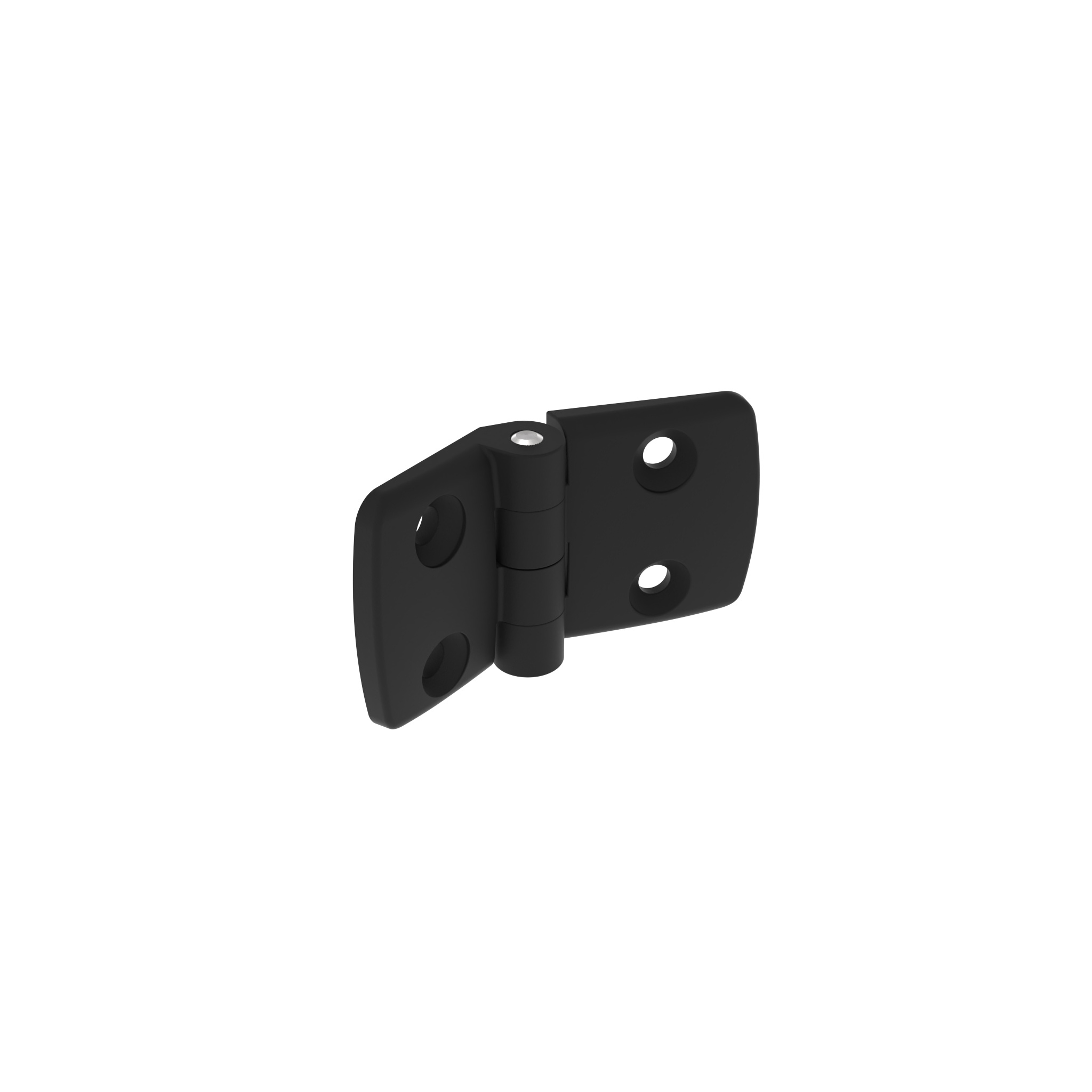

Charnière Combi en plastique 40, non-dégondable, noir
Réf. produit :
095K4050F00
Informations sur le produit "Charnière Combi en plastique 40, non-dégondable, noir"
Couleur:
Noir
Pays de livraison:
Monde entier
Description:
To hinge panels or aluminum profiles
Material:
Wings: Plastic PA, glass fiber reinforced;
Bolt: Stainless steel
Options:
ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande
Zolltarifnummer:
39263000900
Noir
Pays de livraison:
Monde entier
Description:
To hinge panels or aluminum profiles
Material:
Wings: Plastic PA, glass fiber reinforced;
Bolt: Stainless steel
Options:
ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande
Zolltarifnummer:
39263000900
(ECLASS 6.0): | 23219090 |
---|---|
(ECLASS 7.0): | 23219090 |
(ECLASS 8.0): | 23219090 |
(ECLASS 9.0): | 23219090 |
(ECLASS 10.0): | 23219090 |
(ECLASS 11.0): | 23219090 |
(ECLASS 12.0): | 23219090 |
(ECLASS 13.0): | 23219090 |
Conditionnement: | 10 pièces |
Fixation: | Depuis l'avant, avec vis à tête fraisée M6 |
Modèle: | Non dégondable |
Poids (g): | 46.0 |
Variantes
ID de produit | A1 (mm) | Rainure N (mm) | B1 (mm) | Combinaison | B2 (mm) | FRmax (N) | Version | FAmax (N) | A2 (mm) |
---|---|---|---|---|---|---|---|---|---|
095K4040F00 | 22.5 | 38.5 | 40 / 40 | 38.5 | 750 | Non dégondable | 450 | 22.5 | |
095K4040F08 | 22.5 | 8 | 38.5 | 40 / 40 | 38.5 | 750 | Non dégondable | 450 | 22.5 |
095K4040F10 | 22.5 | 10 | 38.5 | 40 / 40 | 38.5 | 750 | Non dégondable | 450 | 22.5 |
095K4045F00 | 22.5 | 38.5 | 40 / 45 | 43.5 | 750 | Non dégondable | 450 | 25.0 | |
095K4050F00 | 22.5 | 38.5 | 40 / 50 | 48.5 | Non dégondable | 425 | 27.5 | ||
095K4060F00 | 22.5 | 38.5 | 40 / 60 | 57.5 | 850 | Non dégondable | 175 | 32.5 |
Téléchargements CAD
Portraits de produits

Combi Hinges
FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.
