Charnière Combi en plastique 45, dégondable, noir

Informations sur le produit "Charnière Combi en plastique 45, dégondable, noir"

Couleur:
Noir

Pays de livraison:
Monde entier

Description:

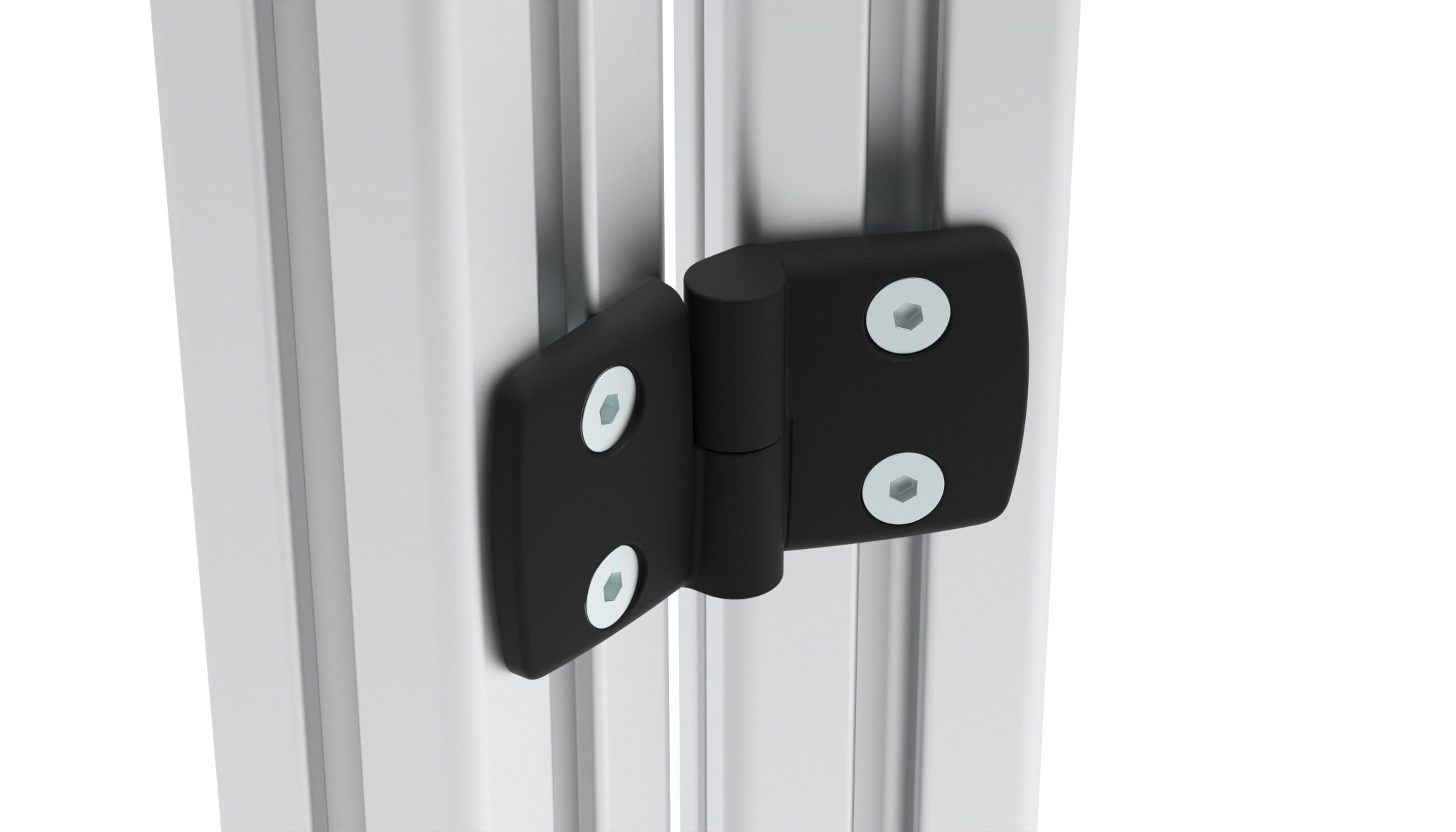

To hinge panels or aluminum profiles

Material:
Wings: Plastic PA, glass fiber reinforced
Bolt: Stainless steel

Options:
ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande

Zolltarifnummer:
39263000900
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Conditionnement: 10 pièces
Conditionnement (1): 10
Fixation: Depuis l'avant, avec vis à tête fraisée M6

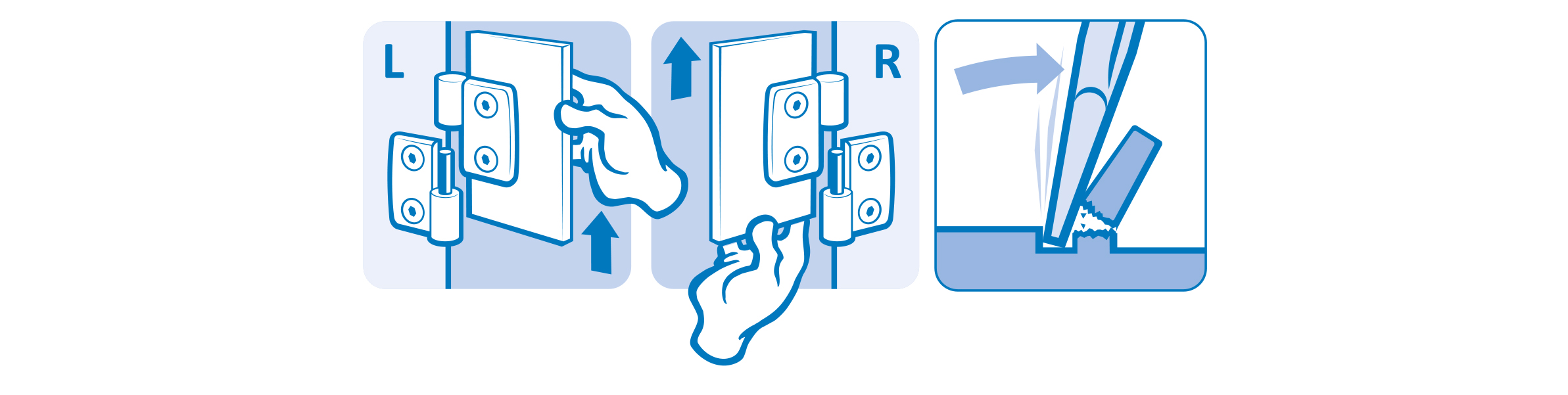

Modèle: Dégondable
Poids (g): 50.0

Variantes

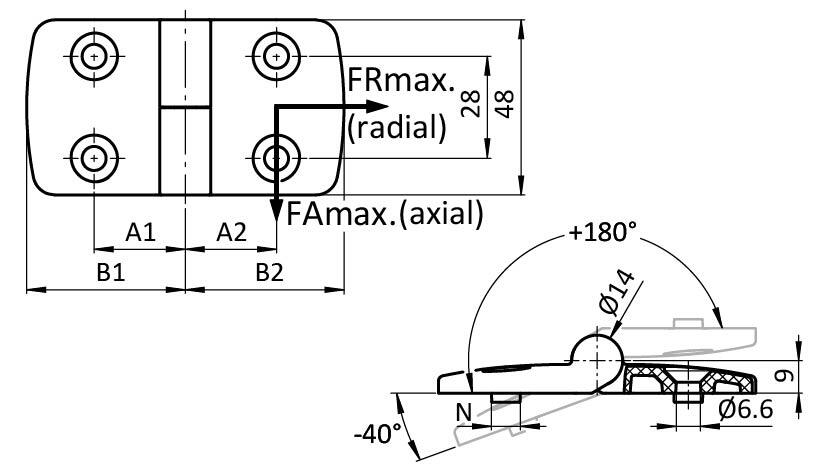

ID de produit B1 (mm) A1 (mm) Version Rainure N (mm) Combinaison B2 (mm) FAmax (N) FRmax (N) A2 (mm)
095K4525L00 43.5 25.0 L : gauche 45 / 25 26.0 425 650 15.0
095K4530R00 29.5 17.5 R : Droite 45 / 30 43.5 750 25.0
095K4535L00 43.5 25.0 L : gauche 45 / 35 36.0 400 20.0
095K4535R00 36.0 20.0 R : Droite 45 / 35 43.5 325 25.0
095K4540L00 43.5 25.0 L : gauche 45 / 40 38.5 350 22.5
095K4540R00 38.5 22.5 R : Droite 45 / 40 43.5 350 25.0
095K4545L00 43.5 25.0 L : gauche 45 / 45 43.5 325 25.0
095K4545L08 43.5 25.0 L : gauche 8 45 / 45 43.5 325 25.0
095K4545L10 43.5 25.0 L : gauche 10 45 / 45 43.5 325 25.0
095K4545R00 43.5 25.0 R : Droite 45 / 45 43.5 325 25.0
095K4545R08 43.5 25.0 R : Droite 8 45 / 45 43.5 325 25.0
095K4545R10 43.5 25.0 R : Droite 10 45 / 45 43.5 325 25.0
095K4560L00 43.5 25.0 L : gauche 45 / 60 57.5 32.5
095K4560R00 57.5 32.5 R : Droite 45 / 60 43.5 25.0
