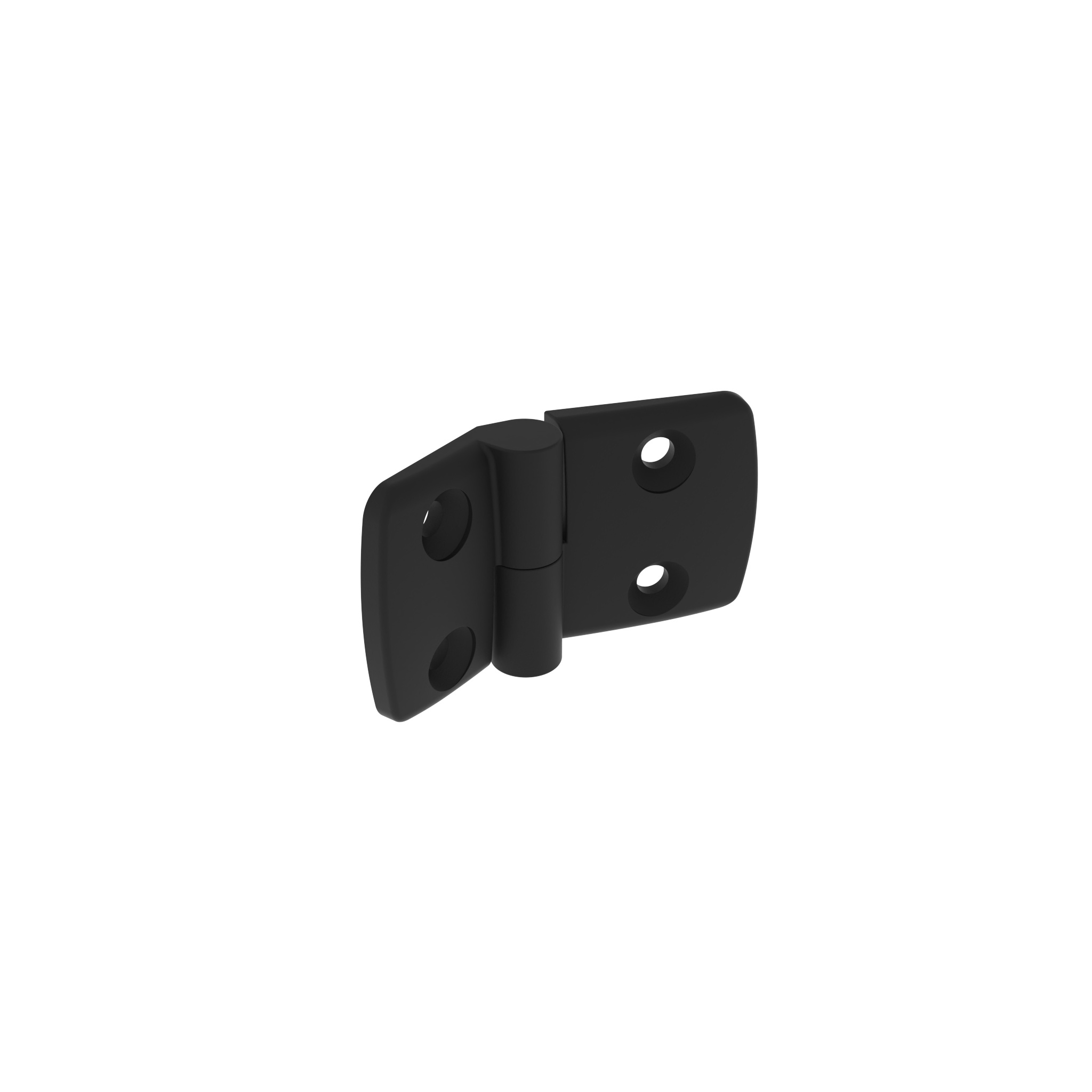

Charnière Combi en plastique 50, dégondable, noir

Informations sur le produit "Charnière Combi en plastique 50, dégondable, noir"

Couleur:
Noir

Pays de livraison:
Monde entier

Description:
To hinge panels or aluminum profiles

Material:
Wings: Plastic PA, glass fiber reinforced
Bolt: Stainless steel

Options:
ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande

Zolltarifnummer:
39263000900
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Conditionnement: 10 pièces
Fixation: Depuis l'avant, avec vis à tête fraisée M6
Modèle: Dégondable
Poids (g): 43.0

Variantes

ID de produit B1 (mm) Version Rainure N (mm) A1 (mm) Combinaison FAmax (N) FRmax (N) B2 (mm) A2 (mm)
095K5025L00 48.5 L : gauche 27.5 50 / 25 425 650 26.0 15.0
095K5025R00 26.0 R : Droite 15.0 50 / 25 425 650 48.5 27.5
095K5030L00 48.5 L : gauche 27.5 50 / 30 750 29.5 17.5
095K5030R00 29.5 R : Droite 17.5 50 / 30 750 48.5 27.5
095K5035L00 48.5 L : gauche 27.5 50 / 35 400 36.0 20.0
095K5035R00 36.0 R : Droite 20.0 50 / 35 400 48.5 27.5
095K5040L00 48.5 L : gauche 27.5 50 / 40 350 38.5 22.5
095K5040R00 38.5 R : Droite 22.5 50 / 40 350 48.5 27.5
095K5045L00 48.5 L : gauche 27.5 50 / 45 325 43.5 25.0
095K5050L00 48.5 L : gauche 27.5 50 / 50 320 48.5 27.5
095K5050L08 48.5 L : gauche 8 27.5 50 / 50 320 48.5 27.5
095K5050L10 48.5 L : gauche 10 27.5 50 / 50 320 48.5 27.5
095K5050R00 48.5 R : Droite 27.5 50 / 50 320 48.5 27.5
095K5050R08 48.5 R : Droite 8 27.5 50 / 50 320 48.5 27.5
095K5050R10 48.5 R : Droite 10 27.5 50 / 50 320 48.5 27.5
095K5060L00 48.5 L : gauche 27.5 50 / 60 57.5 32.5
