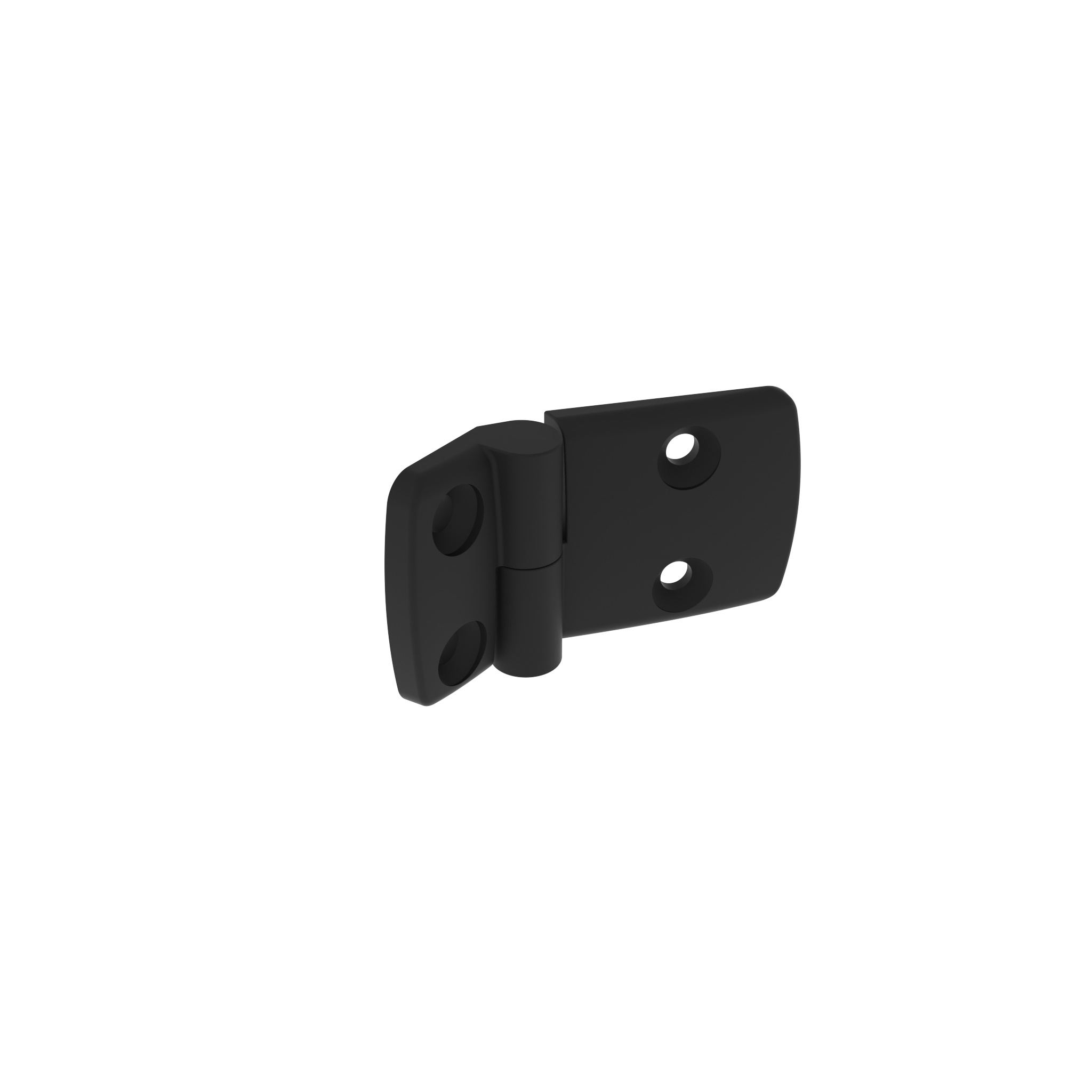

Charnière Combi en plastique 60, dégondable, noir

Informations sur le produit "Charnière Combi en plastique 60, dégondable, noir"

Couleur:
Noir

Pays de livraison:
Monde entier

Description:
To hinge panels or aluminum profiles

Material:
Wings: Plastic PA, glass fiber reinforced
Bolt: Stainless steel

Options:
ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande

Zolltarifnummer:
39263000900
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Conditionnement: 10 pièces
Fixation: Depuis l'avant, avec vis à tête fraisée M6
Modèle: Dégondable
Poids (g): 45.0

Variantes

ID de produit A2 (mm) B2 (mm) Rainure N (mm) Version Combinaison B1 (mm) FAmax (N) FRmax (N) A1 (mm)
095K6025R00 32.5 57.5 R : Droite 60 / 25 26.0 425 650 15.0
095K6030L00 17.5 29.5 L : gauche 60 / 30 57.5 750 32.5
095K6030R00 32.5 57.5 R : Droite 60 / 30 29.5 750 17.5
095K6035L00 20.0 36.0 L : gauche 60 / 35 57.5 400 32.5
095K6035R00 32.5 57.5 R : Droite 60 / 35 36.0 400 20.0
095K6040L00 22.5 38.5 L : gauche 60 / 40 57.5 350 32.5
095K6040R00 32.5 57.5 R : Droite 60 / 40 38.5 350 22.5
095K6050L00 27.5 48.5 L : gauche 60 / 50 57.5 320 900 32.5
095K6050R00 32.5 57.5 R : Droite 60 / 50 48.5 320 900 27.5
095K6060L00 32.5 57.5 L : gauche 60 / 60 57.5 900 32.5
095K6060L08 32.5 57.5 8 L : gauche 60 / 60 57.5 900 32.5
095K6060L10 32.5 57.5 10 L : gauche 60 / 60 57.5 900 32.5
095K6060R00 32.5 57.5 R : Droite 60 / 60 57.5 900 32.5
095K6060R10 32.5 57.5 10 R : Droite 60 / 60 57.5 900 32.5
