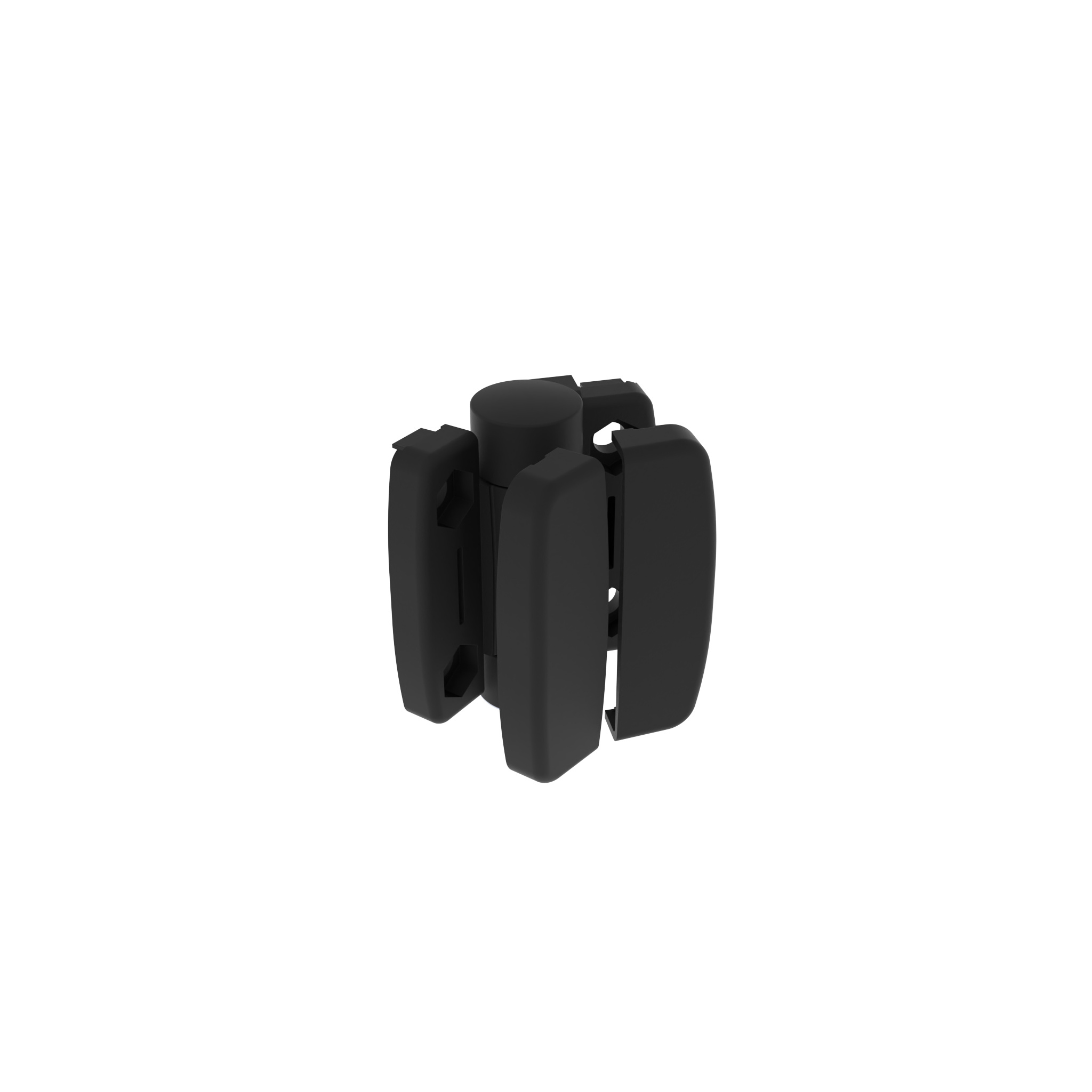

Charnière System 30 avec fonction de positionnement

Charnière System 30 avec fonction de positionnement – plan technique

Charnière System 30 avec fonction de positionnement – exemple d'application

Charnière System 30 avec fonction de positionnement – schéma de montage

0,00 €

Rainure N (mm)

-

6

8

FAmax (N)

350

FRmax (N)

400

Réf. produit : 095SR3030A08

Conditionnement: 10 pièces

Description:
Pour articuler panneaux ou profilés aluminium, avec caches; pour maintenir la porte ouverte avec angle de 85° ou 175° ou poussée fermée

Matériau:
Aile : plastique PA, renforcé fibre de verre
Bolt : acier inox

Couleur:
Noir

Fixation:
Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulons

Information:
Les combinaisons de différentes tailles d'ailes sont dispo. sur demande *+/- 25% de la valeur de base

Options:
Décharges électrostatiques ESD, autres tailles, autres couleurs sur demande

Pays de livraison:
Monde entier
