Connecteur d'angle 3D B 30

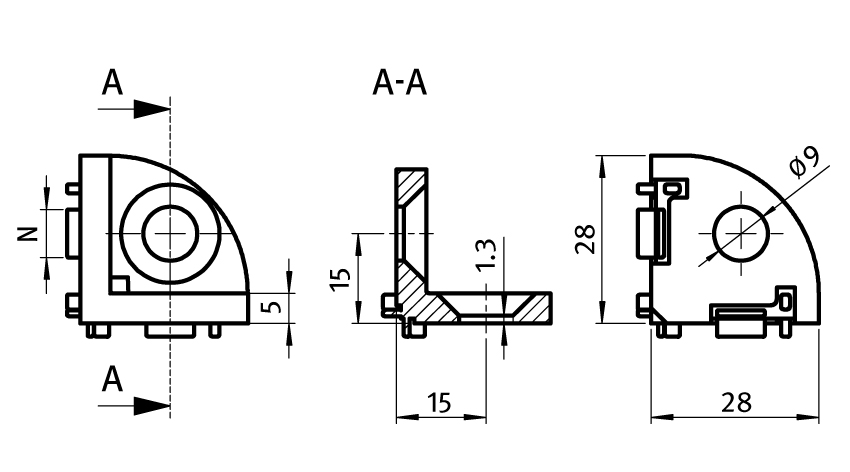

Connecteur d'angle 3D B 30 – plan technique

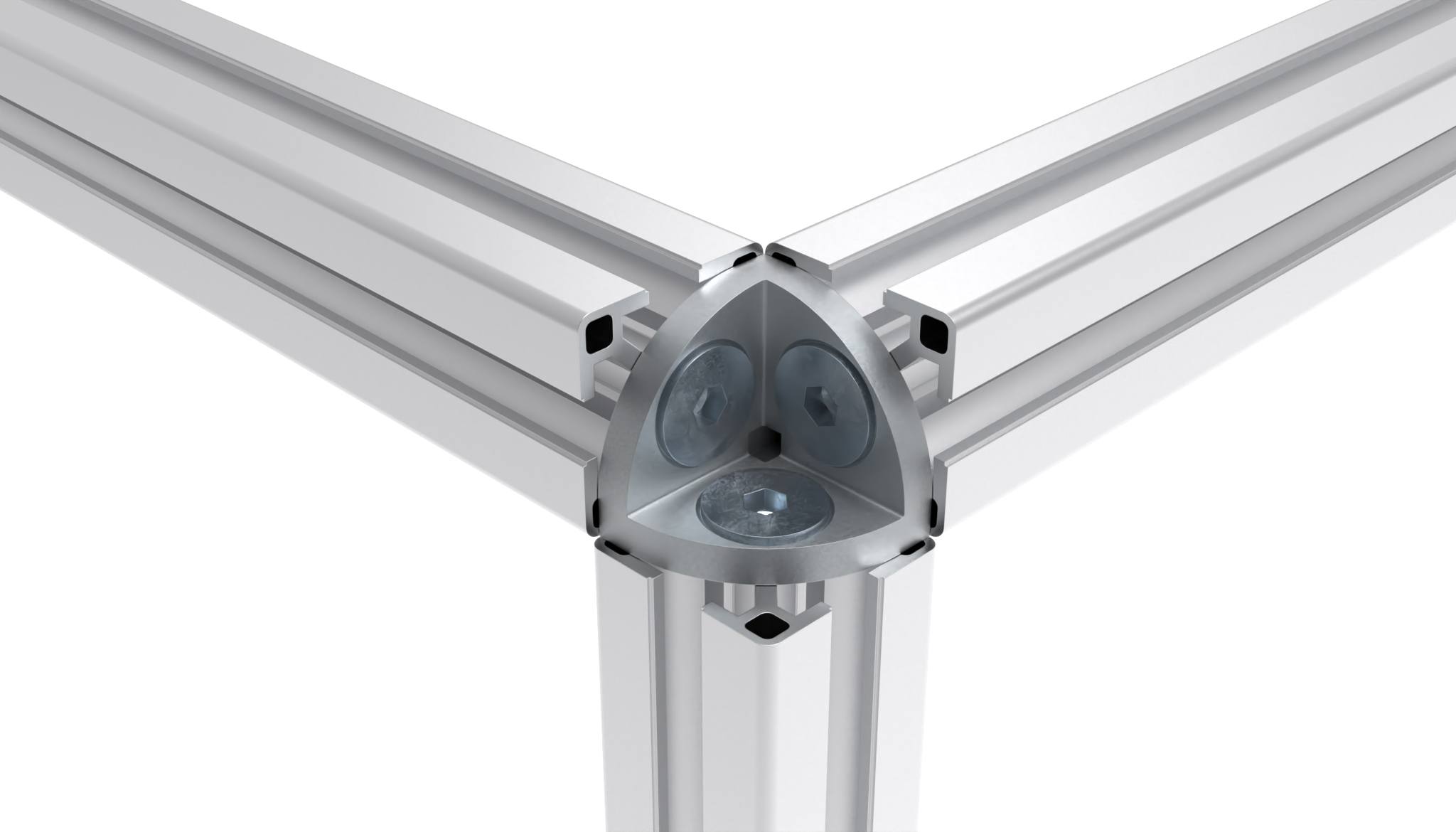

Connecteur d'angle 3D B 30 – exemple d'application

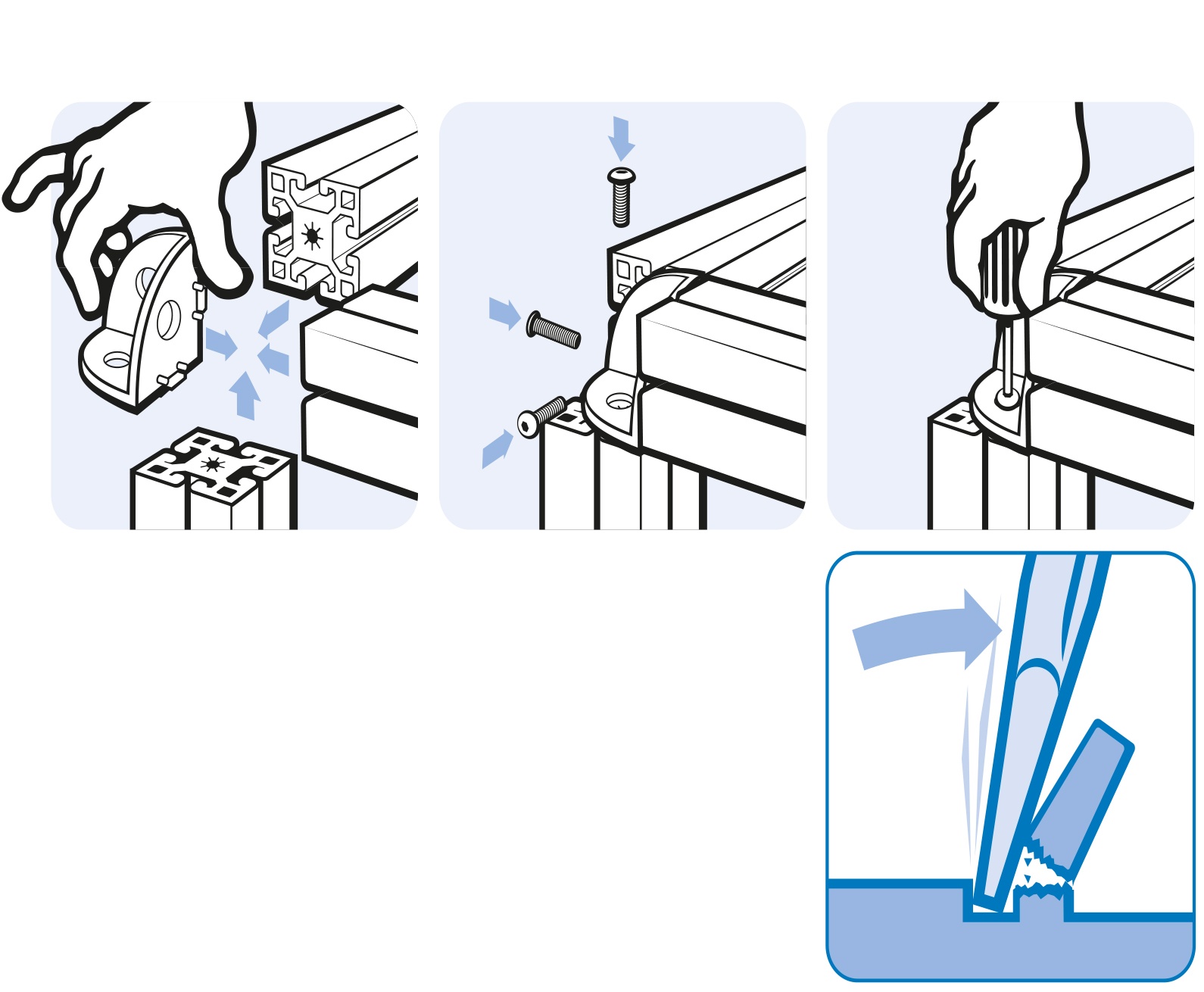

Connecteur d'angle 3D I 30 – schéma de montage

0,00 €

Profilé

B

Rainure N (mm)

8

pour vis

M8

Réf. produit : 093WE301N08

Conditionnement: 50 pièces

Description:
Pour connecter jusqu'à 3 profilés aluminium à angle droit

Matériau:
Fonderie zamac

Etat de surface:
Brute

Fixation:
Vis à tête fraisée M8

Information:
Vis tête frraisée compatible voir 093S0825C

Pays de livraison:
Monde entier

Conditionnement:	50 pièces
Modèle:	Fonderie zamac, pour profile 30
Poids (g):	39.0
Code ERP:	101046

Variantes

Réf. produit	Profilé	Rainure N (mm)	pour vis	CAO
093WE301N08	B	8	M8

Classification

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 79070000900
Code douanier exportation: 79070000

Certificats

Tags

Profile Type	Profile Type B
Slot Size	Slot size 8
Profile Form	T-slot Profiles

Accessoires adaptés

Vis auto-formeuse à tête fraisée

D (mm): 15.8 Version: Compatible avec filetages métriques Profilé: B B (mm): 20.0 SW: 5 Information: - Size S x L (mm): S8 x 25

Description:Pour toutes applications de montage au bout d'un profilé alu; démontable et réutilisable, conçu pour optimiser la résistance de la fixationMatériau:AcierEtat de surface:S7 x 16 : noir oxydé, ciré S8 x 25 : zingué, ciréInformation:*Caches Zn vissable compatible voir 091347Pays de livraison:Monde entier
