Connecteur d'angle 45, 3D avec passage de câbles (Kit)

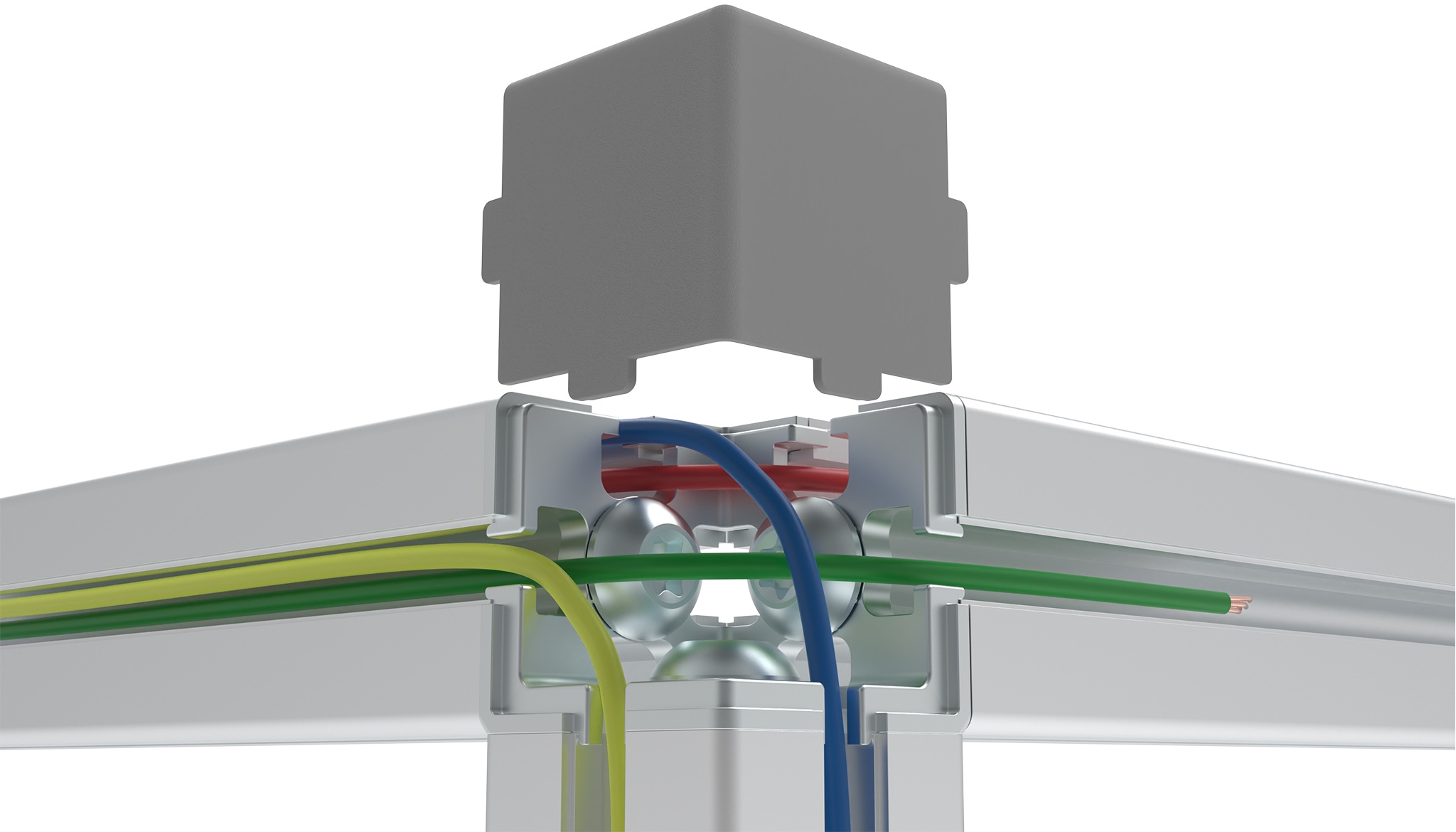

Connecteur d'angle 45, 3D avec passage de câbles (Kit) – exemple d'application

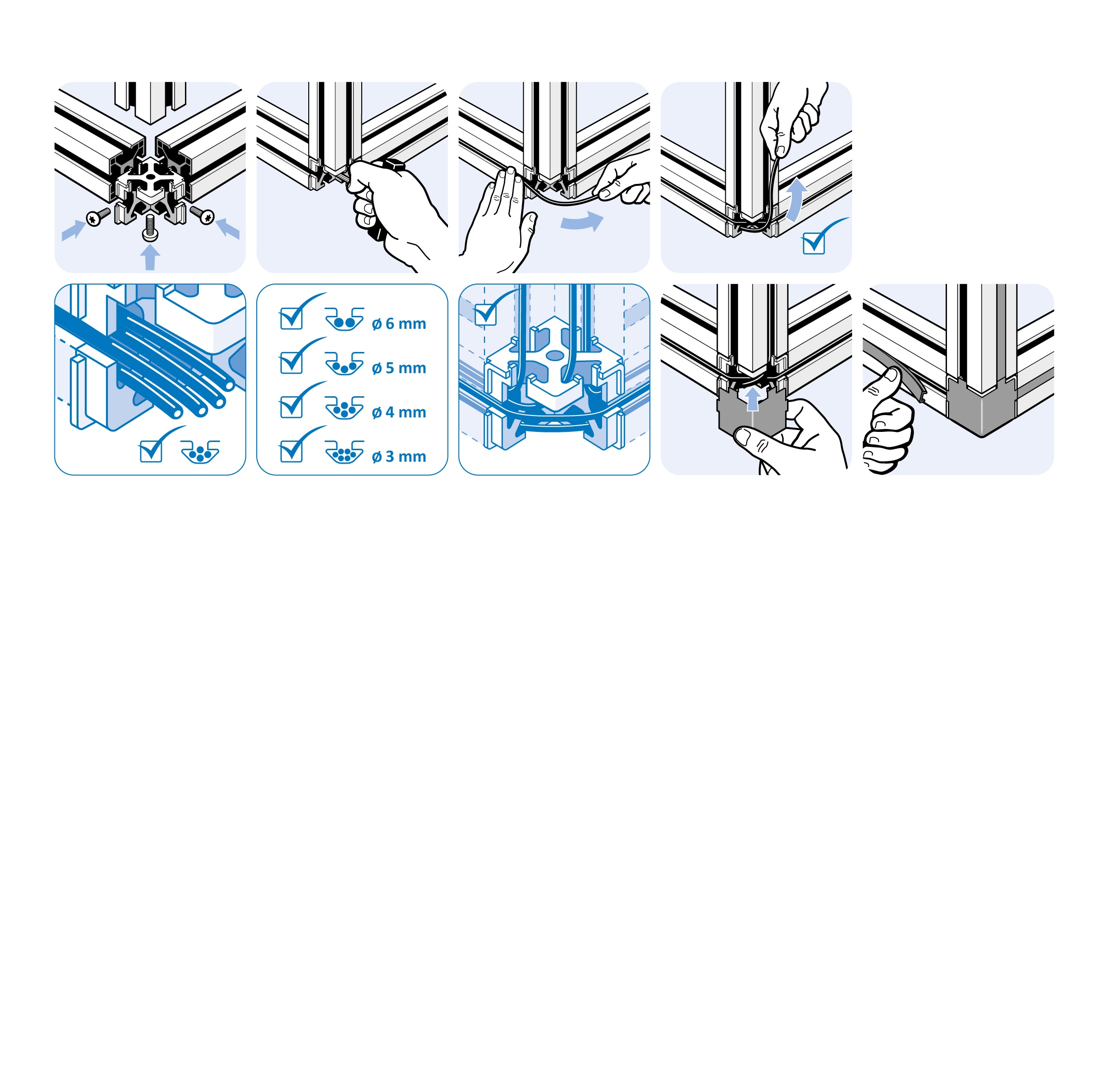

Connecteur d'angle 45, 3D avec passage de câbles (Kit) – schéma de montage

0,00 €

Profilé

B

Rainure N (mm)

10

Réf. produit : 093WC457N10VS01

Conditionnement: 1 pièce

Informations sur le produit "Connecteur d'angle 45, 3D avec passage de câbles (Kit)"

Color:
Cover cap: gray ≈ RAL 7004

Pays de livraison:
Monde entier

Description:
To connect three aluminum profiles at right angles, with opening in slot geometry for passage of cables;
With cover cap to cover the open side of the corner connector

Material:
Corner connector: Zinc die-cast
Cover cap: Plastic PA, glass ball reinforced
Self forming screw: Steel

Set:
1 corner connector 45, 3D with cable passage
1 cover cap
3 self forming screws - S12 x 30

Options:
Autres matières, autres surfaces, autres couleurs sur demande

Surface:
Corner connector: Zinc plated
Self forming screw: Zinc plated

Tip:
The maximum number of cables which can be passed through the opening in the slot geometry depends on the outer cable diameter:
Max. 6 cabels with an outer diameter of 3 mm
Max. 4 cabels with an outer diameter of 4 mm
Max. 3 cabels with an outer diameter of 5 mm
Max. 2 cabels with an outer diameter of 6 mm

Type de profilé:	Type de profilé B
Taille de rainure:	Rainure 10
Conditionnement:	1 pièce
Modèle:	Fonderie zamac, profile 45
Poids (g):	203.0
Code ERP:	152471
