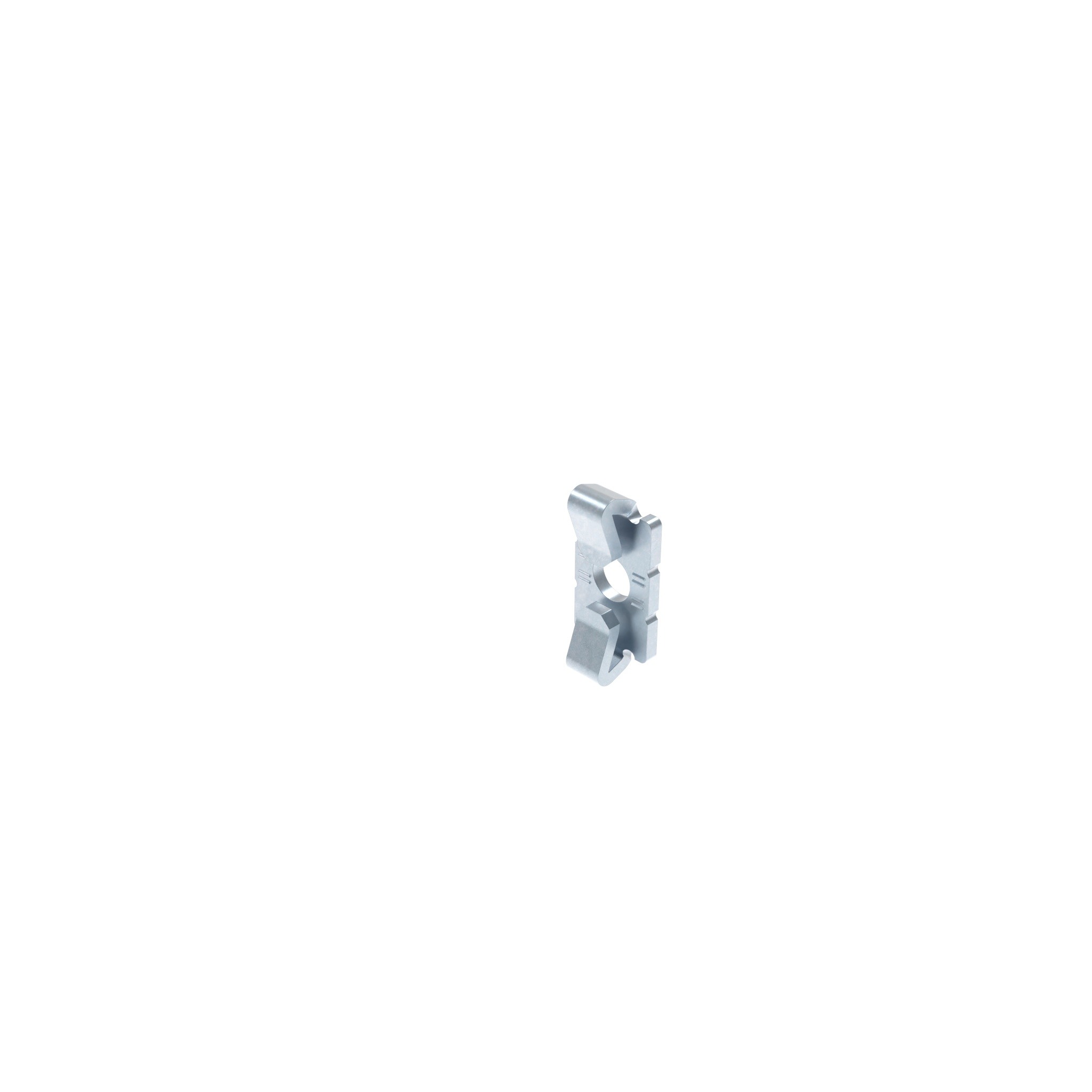

Connecteur vis I

Informations sur le produit "Connecteur vis I"

Pays de livraison:
Monde entier

Description:
Pour connecter deux profilés aluminium; penetre la couche d'anodisation du profilé - et ainsi assure ESD une liaison équipotentielle

Matériau:
Acier / acier inox

Etat de surface:
Zingué / brut

(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Code PA:	100279
Code douanier exportation:	73182900
Conditionnement:	100 pièces
Conditionnement (1):	100
Modèle:	R5, 6, 8, 12
Poids (g):	5.4

Variantes

ID de produit	ESD	Profilé	Version	A x B (mm)	Rainure N (mm)	D (mm)	H (mm)
092038	ESD décharge électrostatique		Anti-rotation, acier zingué	19.0 x 10.0	5	5.5	4.4
092039	ESD décharge électrostatique		Anti-rotation, acier zingué	27.5 x 13.0	6	6.5	7.3
092040	ESD décharge électrostatique		Anti-rotation, acier zingué	35.0 x 17.0	8	9.0	10.0
092040E	ESD décharge électrostatique		Anti-rotation, Acier inox	ª 35.0 x 17.0	8	9.0	10.0
092040N12	ESD décharge électrostatique		Anti-rotation, acier zingué	55.0 x 26.0	12	13.0	10.0
099F0520M05	ESD décharge électrostatique		Acier zingué, avec vis tête bombée	19.0 x 10.0	5	5.5	4.4
099F0630M06	ESD décharge électrostatique		Acier zingué, avec vis tête bombée	27.5 x 13.0	6	6.5	7.3
099F0840M08	ESD décharge électrostatique		Acier zingué, avec vis tête bombée	35.0 x 17.0	8	9.0	10.0
099F0840M08E	ESD décharge électrostatique		Acier inox, avec vis tête bombée	ª 35.0 x 17.0	8	9.0	10.0
099F0840S07	ESD décharge électrostatique	I	Acier zingué, avec vis auto formeuse S7 x 20	35.0 x 17.0	8	9.0	10.0
