Connection Plate AL Quadrangular 4 Hole, 1 Slot Version

Informations sur le produit "Connection Plate AL Quadrangular 4 Hole, 1 Slot Version"

Pays de livraison:
Monde entier

Description:

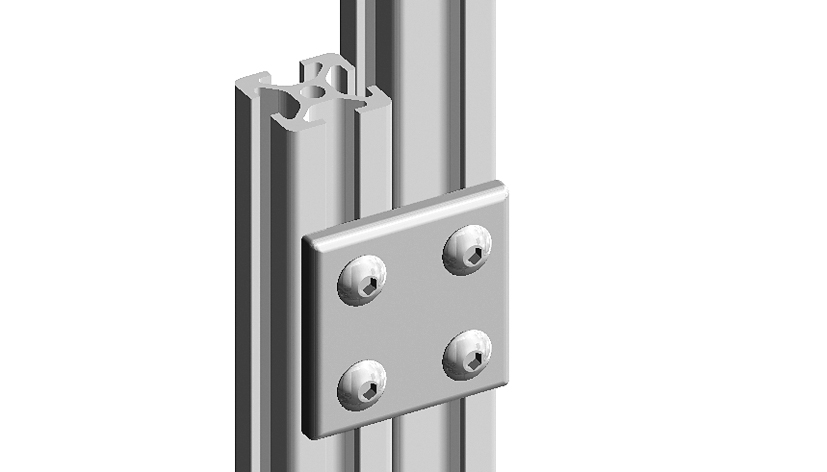

Pour connecter deux profilés aluminium

Matériau:
Aluminum

Options:
Autres surfaces, autres couleurs sur demande

Etat de surface:
Anodisé

Zolltarifnummer:
76169990990

(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Conditionnement:	10 pièces
Modèle:	Aluminum
Poids (g):	80.0

Variantes

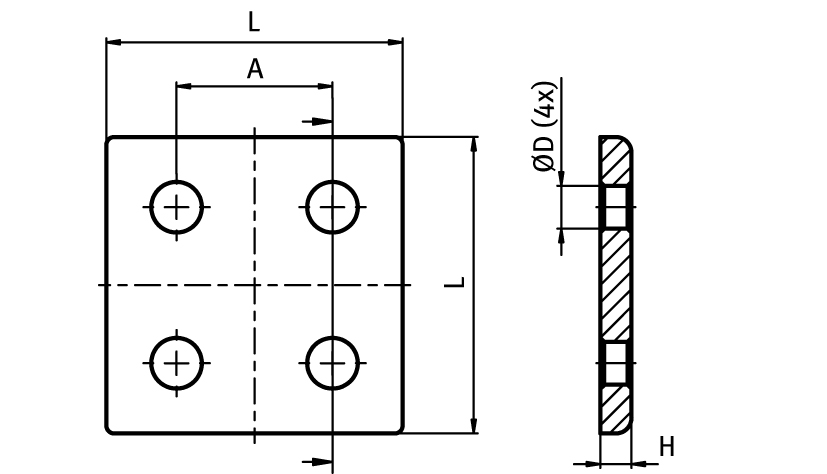

ID de produit	Version	L (mm)	H (mm)	A (mm)	ØD (mm)
093VA4040	40 / 40	38.0	4.0	20.0	5.5
093VA5151	50.8 / 50.8 - 2" / 2"	48.0 (1.89")	4.0	25.4 (1")	7.0
093VA6060	60 / 60	57.0	5.0	30.0	7.0
093VA7676	76.2 / 76.2 - 3" / 3"	72.0 (2.8")	6.0	38.1 (1.5")	9.0
093VA8080	80 / 80	76.0	6.0	40.0	9.0
093VA9090	90 / 90	86.0	6.0	45.0	9.0
