Connection Plate AL Rectangular 4 Hole, 1 Slot Version

Informations sur le produit "Connection Plate AL Rectangular 4 Hole, 1 Slot Version"

Pays de livraison:
Monde entier

Description:

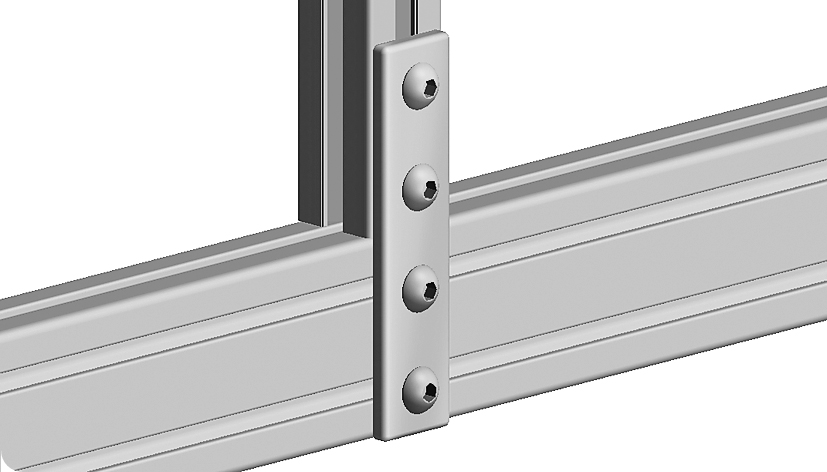

Pour connecter deux profilés aluminium

Matériau:
Aluminum

Options:
Autres surfaces, autres couleurs sur demande

Etat de surface:
Anodisé

Zolltarifnummer:
76169990990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Conditionnement: 10 pièces
Modèle: Aluminum
Poids (g): 15.0

Variantes

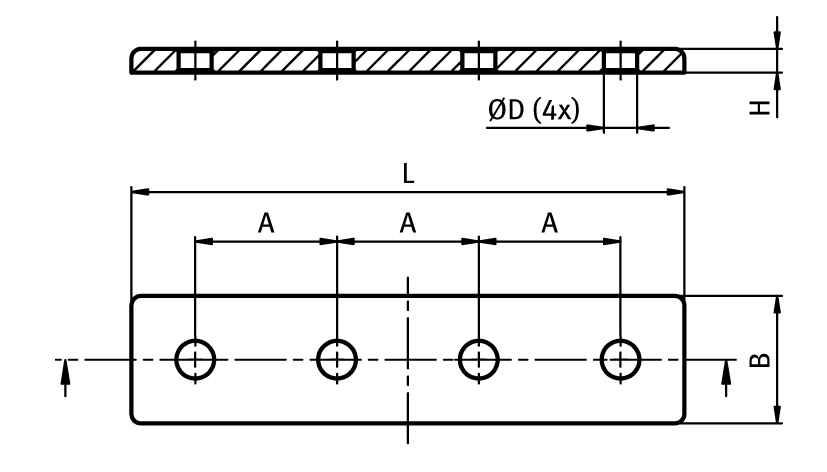

ID de produit Version H (mm) A (mm) ØD (mm) L (mm) B (mm)
093VA2080 20 / 80 4.0 20.0 5.5 78.0 18.0
093VA25102 25 / 102 - 1" / 4" 4.0 25.4 (1") 7.0 98.0 (3.858") 23.0 (0.9")
093VA30120 30 / 120 5.0 30.0 7.0 117.0 27.0
093VA38152 38 / 152 - 1.5" / 5.98" 6.0 38.1 (1.5") 9.0 148.0 (5.8") 34.0 (1.34")
093VA40160 40 / 160 6.0 40.0 9.0 156.0 36.0
093VA45180 45 / 180 6.0 45.0 9.0 176.0 41.0
