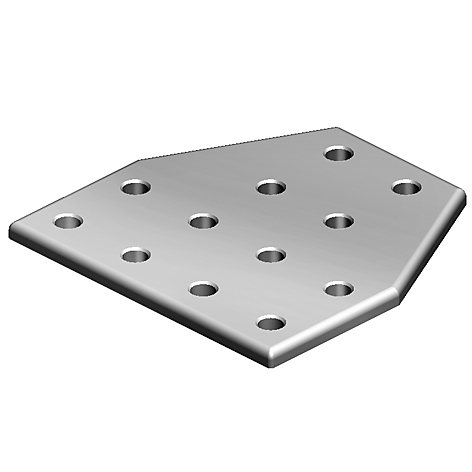

Connection Plate AL T 12 Hole, 2 Slots Version

Informations sur le produit "Connection Plate AL T 12 Hole, 2 Slots Version"

Pays de livraison:
Monde entier

Description:

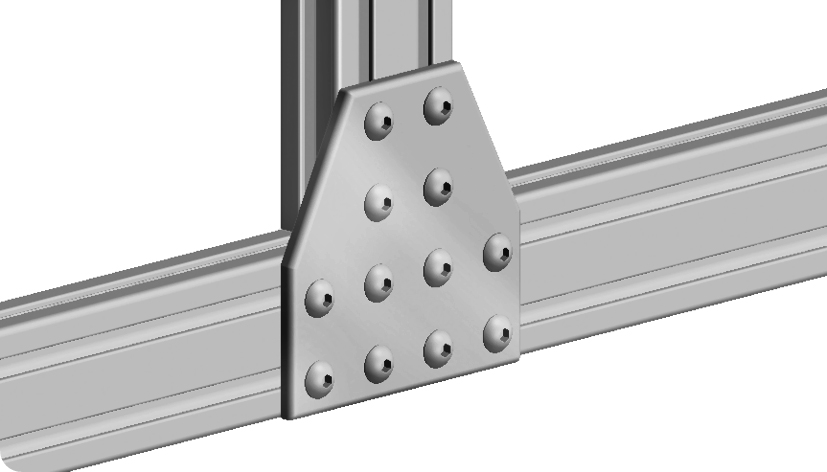

Pour connecter deux profilés orthogonaux

Matériau:
Aluminum

Options:
Autres surfaces, autres couleurs sur demande

Etat de surface:
Anodisé

Zolltarifnummer:
76169990990
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Conditionnement: 10 pièces
Modèle: Aluminum
Poids (g): 84.0

Variantes

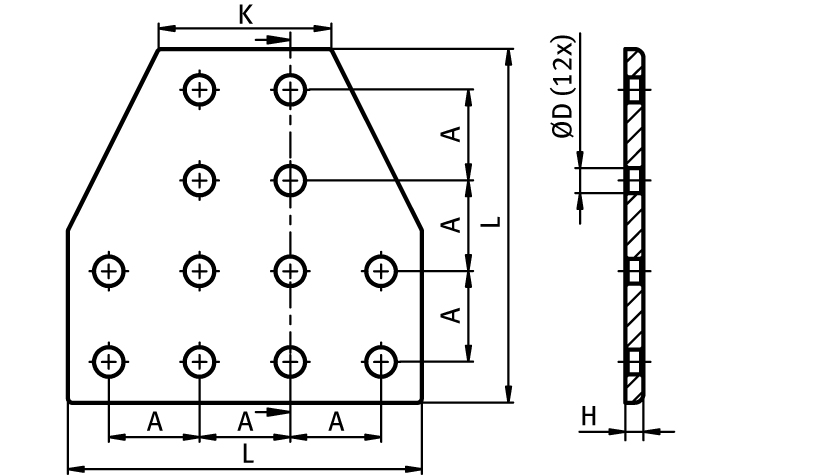

ID de produit Version A (mm) ØD (mm) H (mm) L (mm) K (mm)

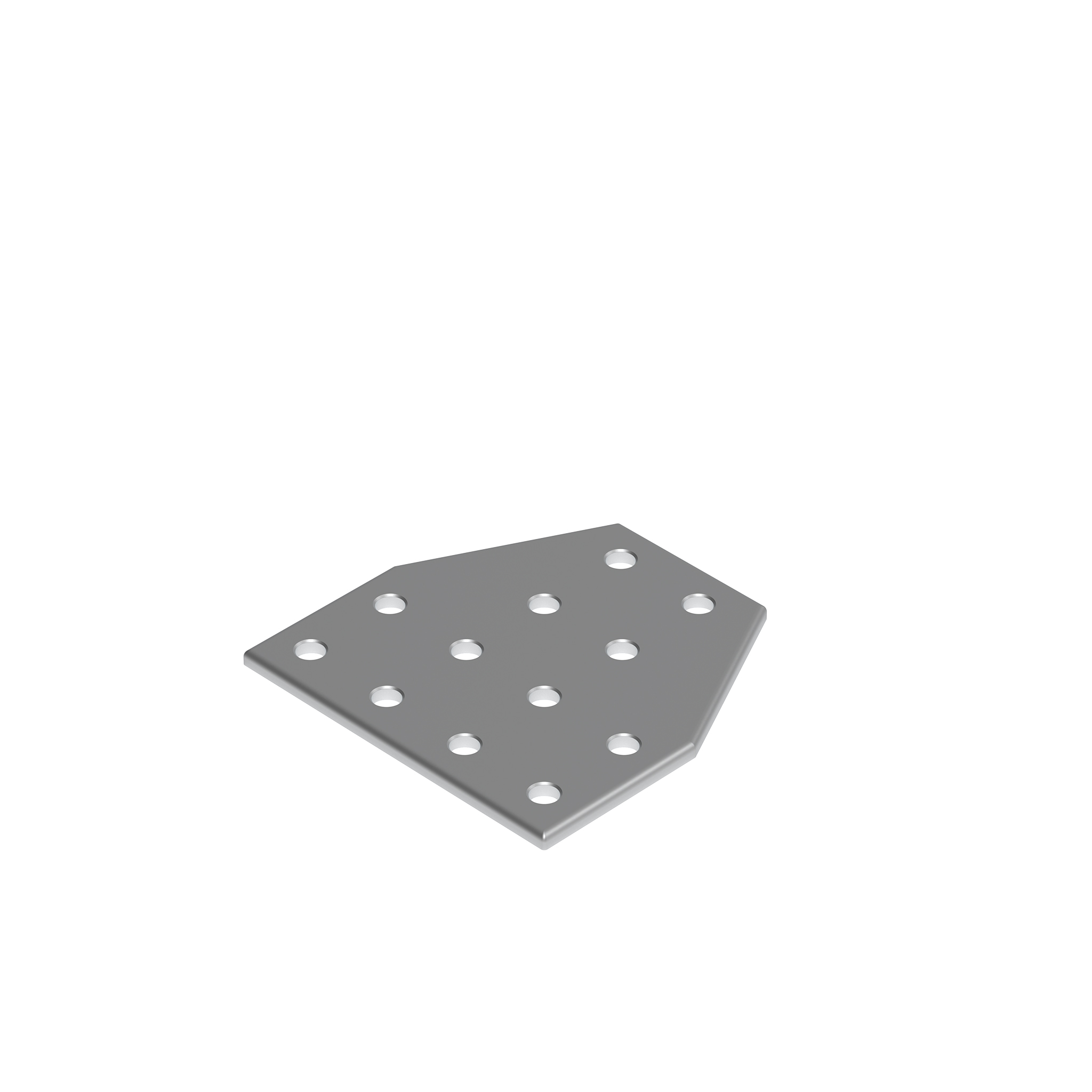

093VT102102D 102 / 102 - 4" / 4" 25.4 (1") 7.0 4.0 98.0 (3.858") 48.0 (1.89")
093VT120120D 120 / 120 30.0 7.0 5.0 117.0 57.0
093VT152152D 152 / 152 - 5.98" / 5.98" 38.1 (1.5") 9.0 6.0 148.0 (5.8") 72.0 (2.8")
093VT160160D 160 / 160 40.0 9.0 6.0 156.0 76.0
093VT180180D 180 / 180 45.0 9.0 6.0 176.0 86.0
093VT8080D 80 / 80 20.0 5.5 4.0 78.0 38.0
