Connection Plate AL T 5 Hole, 1 Slot Version

Informations sur le produit "Connection Plate AL T 5 Hole, 1 Slot Version"

Pays de livraison:
Monde entier / Amérique du Nord

Description:

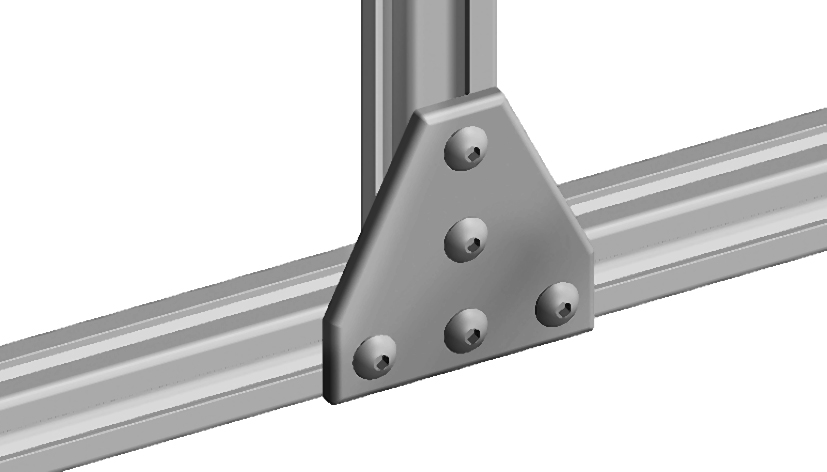

Pour connecter deux profilés orthogonaux

Matériau:
Aluminum

Options:
Autres surfaces, autres couleurs sur demande

Etat de surface:
Anodisé

Conditionnement:	10 pièces
Modèle:	Aluminum
Poids (g):	210.0
ECLASS 6.0:	23360290
ECLASS 7.0:	23360290
ECLASS 8.0:	23360290
ECLASS 9.0:	23360290
ECLASS 10.0:	23360290
ECLASS 11.0:	23360290
ECLASS 12.0:	23360290
ECLASS 13.0:	23360290
Code douanier exportation:	76169990
Code ERP:	118320

Variantes

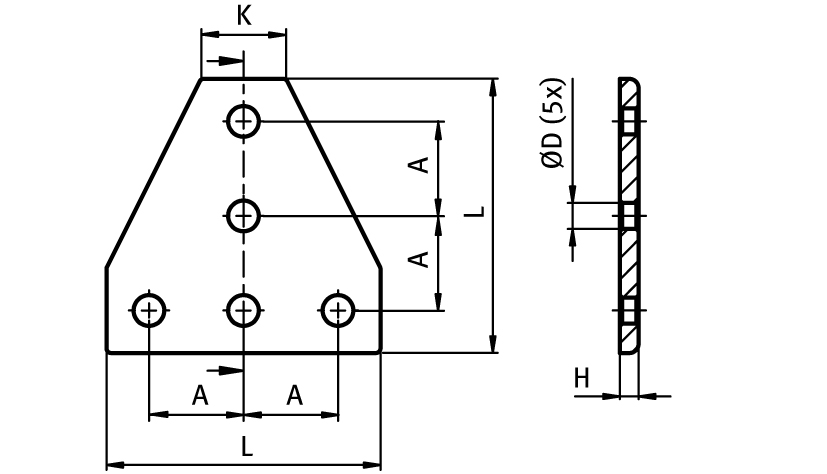

Réf. produit	Version	H (mm)	A (mm)	L (mm)	K (mm)	ØD (mm)
093VT114114	114 / 114 - 4.48" / 4.48"	6.0	38.1 (1.5")	110.0	34.0 (1.3")	9.0
093VT120120	120 / 120	6.0	40.0	116.0	36.0	9.0
093VT135135	135 / 135	6.0	45.0	131.0	41.0	9.0
093VT6060	60 / 60	4.0	20.0	58.0	18.0	5.5
093VT7676	76.2 / 76.2 - 3" / 3"	4.0	25.4 (1")	73.0 (2.9")	23.0 (0.9")	7.0
093VT9090	90 / 90	5.0	30.0	87.0	27.0	7.0
