Connection Plate ST Rectangular 2 Hole, 1 Slot Version

Informations sur le produit "Connection Plate ST Rectangular 2 Hole, 1 Slot Version"

Couleur:
Noir, couleur alu, -

Pays de livraison:
Monde entier

Description:

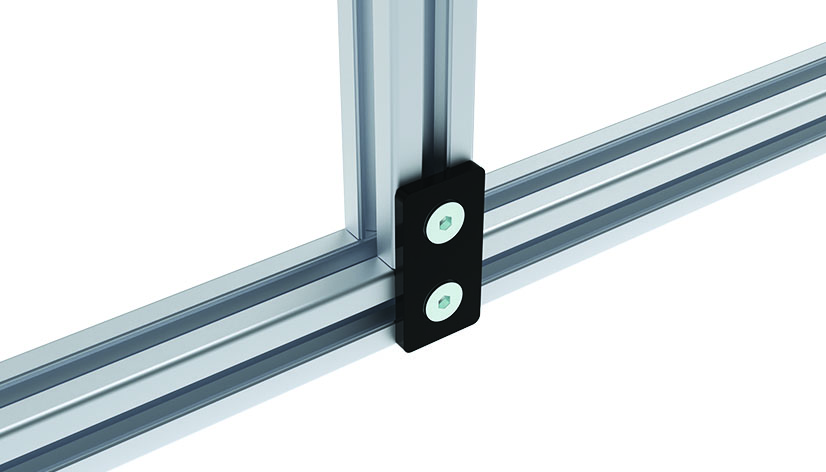

Pour connecter deux profilés aluminium

Matériau:
Acier

Options:
Autres surfaces, autres couleurs sur demande

Etat de surface:
Peint. epoxy / zingué

Zolltarifnummer:
73269098900

(ECLASS 6.0):	23360290
(ECLASS 7.0):	23360290
(ECLASS 8.0):	23360290
(ECLASS 9.0):	23360290
(ECLASS 10.0):	23360290
(ECLASS 11.0):	23360290
(ECLASS 12.0):	23360290
(ECLASS 13.0):	23360290
Conditionnement:	10 pièces
Fixation:	Vis à tête fraisée
Modèle:	Acier, profile 20 et sup.
Poids (g):	12

Variantes

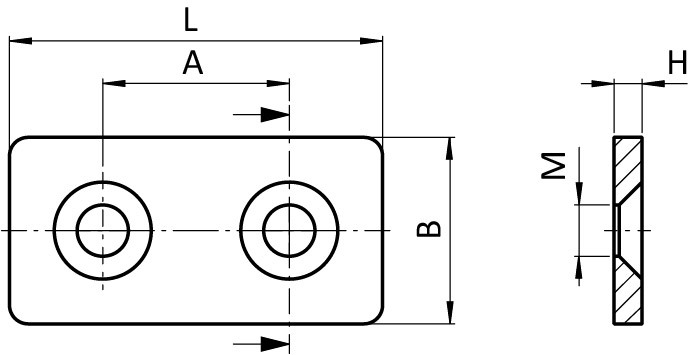

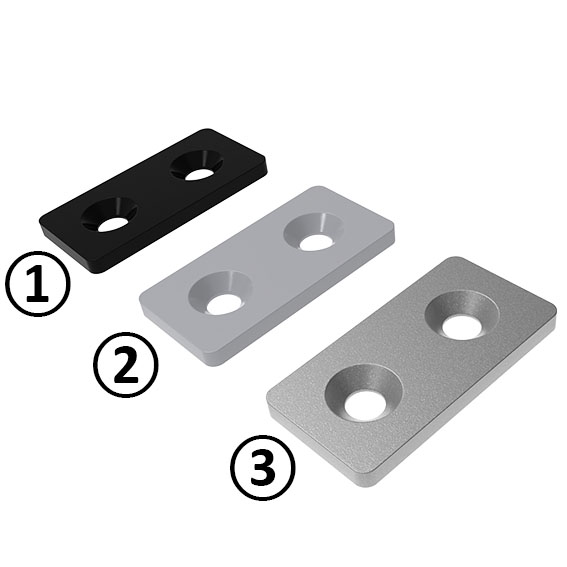

ID de produit	Etat de surface	Fig.	Couleur	H (mm)	L (mm)	A (mm)	for Screw	B (mm)
093V2040A	Peint. poudre	②	Couleur alu	3.0	40.0	20.0	2x M5	20.0

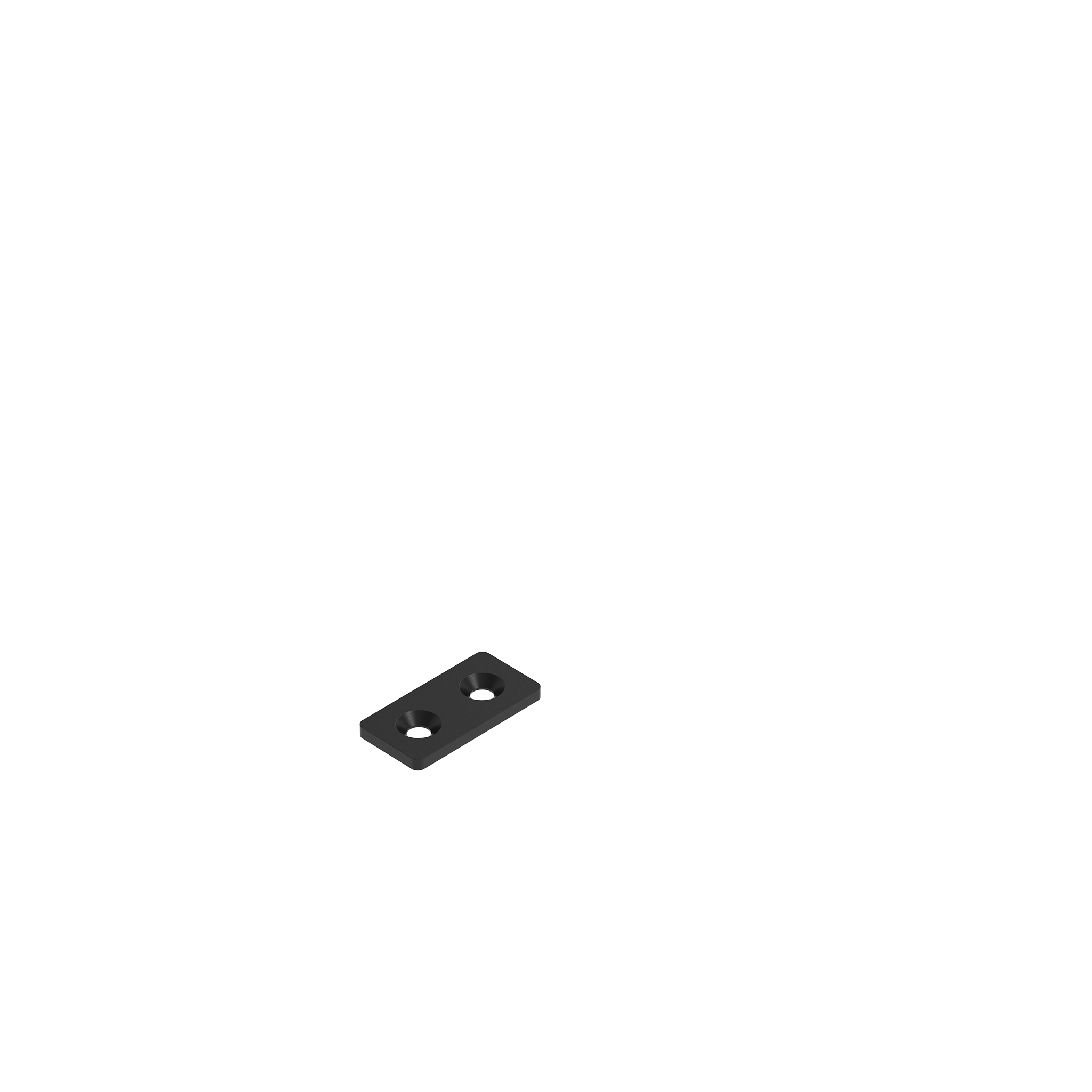

093V2040S	Peint. poudre	①	Noir	3.0	40.0	20.0	2x M5	20.0
093V3060A	Peint. poudre	②	Couleur alu	3.0	60.0	30.0	2x M6	30.0
093V3060S	Peint. poudre	①	Noir	3.0	60.0	30.0	2x M6	30.0
093V3060V	Zingué	③		3.0	60.0	30.0	2x M6	30.0
093V4080A	Peint. poudre	②	Couleur alu	5.0	80.0	40.0	2x M8	40.0
093V4080S	Peint. poudre	①	Noir	5.0	80.0	40.0	2x M8	40.0
093V4080V	Zingué	③		5.0	80.0	40.0	2x M8	40.0
093V4590A	Peint. poudre	②	Couleur alu	5.0	90.0	45.0	2x M8	45.0
093V4590S	Peint. poudre	①	Noir	5.0	90.0	45.0	2x M8	45.0
093V4590V	Zingué	③		5.0	90.0	45.0	2x M8	45.0
