Equerres d'assemblage à contrefort AL 4 orifice, simple

Informations sur le produit "Equerres d'assemblage à contrefort AL 4 orifice, simple"

Couleur:
Couleur alu / noir

Pays de livraison:
Amérique du Nord

Description:

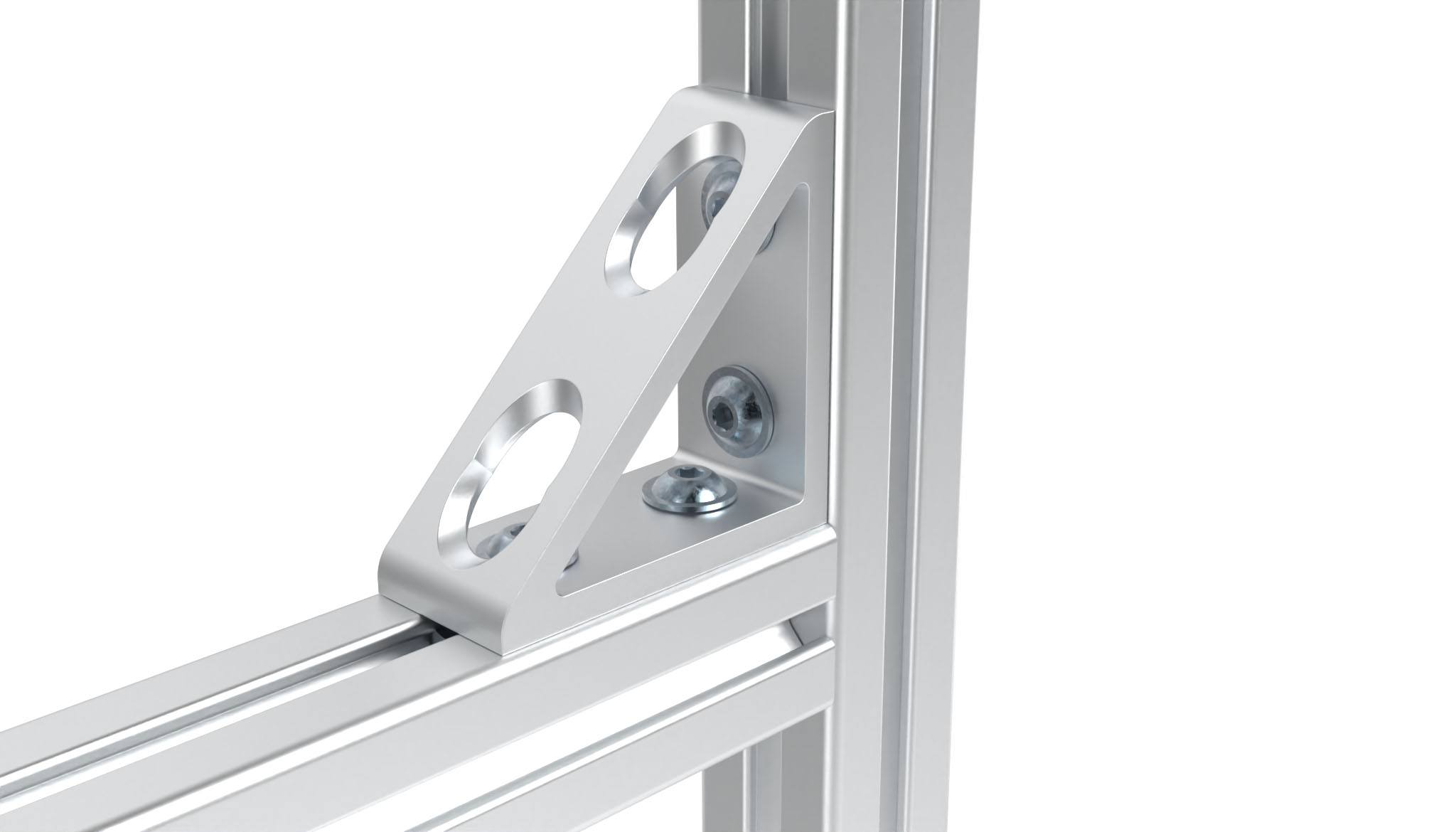

To connect two aluminum profiles at right angles

Matériau:
Aluminum

Etat de surface:
Anodisé
Modèle: Aluminum
Conditionnement: 10 pièces
Code douanier exportation: 76169990
Poids (g): 169.2
(ECLASS 6.0): 23360290
(ECLASS 7.0): 23360290
(ECLASS 8.0): 23360290
(ECLASS 9.0): 23360290
(ECLASS 10.0): 23360290
(ECLASS 11.0): 23360290
(ECLASS 12.0): 23360290
(ECLASS 13.0): 23360290
Code ERP: 166673

Variantes

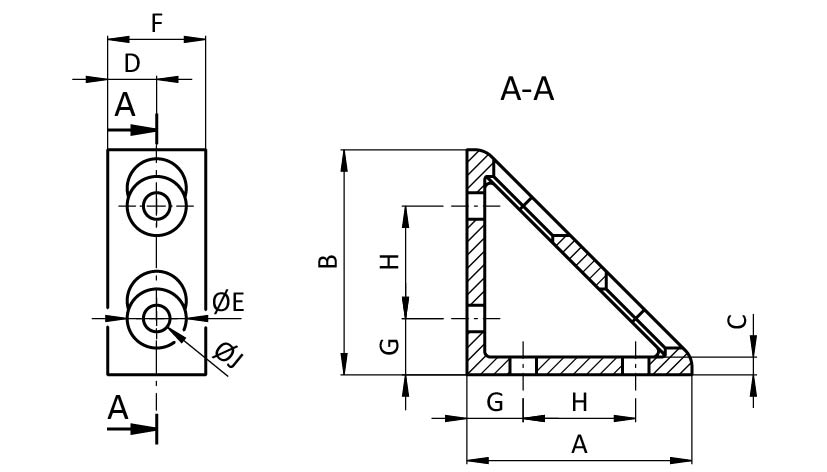

Réf. produit Couleur A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) Grille
093W8103N06 Couleur alu 50.8 (2.00") 50.8 (2.00") 4.8 (0.19") 11.2 (0.44") 12.7 (0.50") 22.4 (0.88") 12.7 (0.50") 25.4 (1") 6.9 (0.27") 25.4 (1")
093W8103N06S Noir 50.8 (2.00") 50.8 (2.00") 4.8 (0.19") 11.2 (0.44") 12.7 (0.50") 22.4 (0.88") 12.7 (0.50") 25.4 (1") 6.9 (0.27") 25.4 (1")
093W8302N08 Couleur alu 60.0 60.0 5.0 13.5 14.0 27.0 15.0 30.0 7.0 30
093W8302N08S Noir 60.0 60.0 5.0 13.5 14.0 27.0 15.0 30.0 7.0 30
093W8383N08 Couleur alu 76.2 (3.00") 76.2 (3.00") 6.4 (0.25") 16.5 (0.65") 20.1 (0.79") 33.0 (1.30") 19.1 (0.75") 38.1 (1.50") 8.9 (0.35") 38.1 (1.5")
093W8383N08S Noir 76.2 (3.00") 76.2 (3.00") 6.4 (0.25") 16.5 (0.65") 20.1 (0.79") 33.0 (1.30") 19.1 (0.75") 38.1 (1.50") 8.9 (0.35") 38.1 (1.5")
093W8403N08 Couleur alu 80.0 80.0 6.0 18.0 20.0 36.0 20.0 40.0 9.0 40
093W8403N08S Noir 80.0 80.0 6.0 18.0 20.0 36.0 20.0 40.0 9.0 40
093W8451N10 Couleur alu 90.0 90.0 6.0 20.5 20.0 41.0 22.5 45.0 9.0 45
093W8451N10S Noir 90.0 90.0 6.0 20.5 20.0 41.0 22.5 45.0 9.0 45
