Portrait Produit
Connecteurs pour profilés aluminium tube rond D28 & D30
Flexibles, sécurisés, simples : Connecteurs FATH pour profilés tubulaires de structure D28 et D30
En raison de leur géométrie spéciale (forme en queue d’aronde), les systèmes de tubes ronds en aluminium D28 et D30 sont particulièrement efficaces. Avec les connecteurs FATH, vous réalisez en quelques étapes simples des connexions stables et résistantes à la torsion pour ces systèmes de tubes ronds. Il en résulte une connexion positive qui fournit un fort soutien à long terme. Vous pouvez couper vous-même les profilés structurels tubulaires à la longueur souhaitée. Une précision particulière n’est pas nécessaire, car les connecteurs FATH compensent dans une certaine mesure les tolérances de longueur, les erreurs angulaires et les coupes irrégulières.
Grâce à la grande variété de connecteurs et de fonctions, vous pouvez mettre en œuvre la structure appropriée de manière rapide et sans moyens d'étude et de production important. Réalisez facilement et assemblez rapidement des structures sur mesure pour postes de travail, chariots, rayonnages, alimentations en matériaux, etc., grâce au faible nombre de pièces requises.
Dans l’environnement de production industrielle, les exigences ou le lieu de travail peuvent changer à tout moment. Les connecteurs FATH pour profilés structurels tubulaires en aluminium D28 et D30 peuvent être rapidement retirés et réutilisés, tout comme les profilés eux-mêmes. Cela offre une flexibilité maximale pour vos conceptions dans la production industrielle – une solution économique qui présente également des avantages en matière de durabilité. Les connecteurs FATH sont livrés prêts à l’emploi sous forme de kits entièrement prémontés et peuvent être installés directement.
Points forts
- Connexion à 90°
- Connexion de 40x40 à D28/D30
- Connexion d’angle
- Connexion parallèle
- Connecteur à bille à l'intérieur et à l'extérieur
- Connecteur X
- Connexion à 45° Traverses
Fixation à plaque multifonction pour profilés tubulaires de structure
La fixation à plaque multifonction FATH permet de fixer différemment des éléments de surface sur un profilé tubulaire de structure d'un diamètre extérieur de 30 mm : à l'avant au fond, profilé tubulaire de structure affleurant l'élément de surface ou une position quelconque à l'avant au fond ou en haut de l'élément de surface. La pince de fixation D30 (kit) a deux composants : un élément basique et une compensation de hauteur. Vous pouvez utiliser individuellement l'élément basique ou simplement le visser avec la compensation de hauteur, lorsque c'est nécessaire. Le profilé tubulaire de structure est alors complètement enfermé. Des solutions individuelles, adaptées à presque tous les besoins, peuvent être réalisées rapidement et simplement – des écrans anti‑projections aux éléments de revêtement.
VERSIONS
Supports de table
Un large choix d’options de montage pour les plateaux de table est disponible :

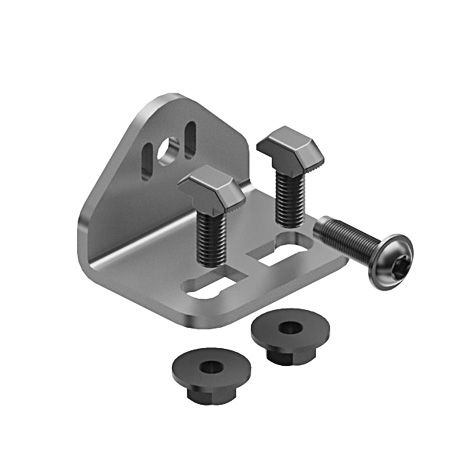

Description:Pour connecter un profilé tubulaire Ø 28 mm sur une rainure 10mm de profilé aluminum; réglable par trous de rainureMatériau:AcierEtat de surface:ZinguéKit:1 equerre de montage, 1 vis auto-taraudeuse S8 x 25 - Torx T40, 2 vis tête marteau - écrou 10 - M8 x 20, 2 écrou à embase M8Pays de livraison:Monde entier

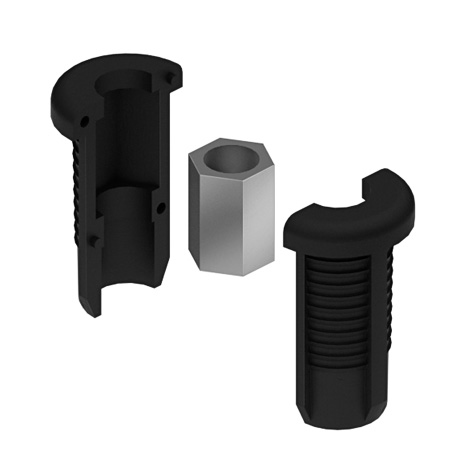

Description:Pour fixer pieds de nivellement ou roulettes pivotantes au bout de profilés tubulaires Ø28mmMaterial:Sleeve: Plastic PA, carbon fiber reinforced Long nut: SteelEtat de surface:Ecrou long : zinguéCouleur:Douille : noirSet 1:1 sleeve, two-part 1 long nut M8Kit 2:1 douille, deux parties, 1 écrou long M12Pays de livraison:Monde entier

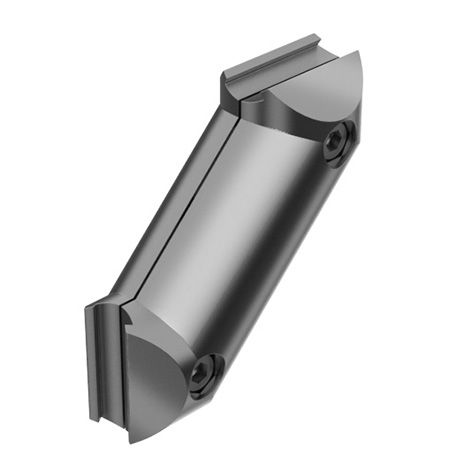

Description:Pour connecter deux profilés tubulaires Ø28mm à angle droit; avec pré-centrage; kit complètement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Connecteur : brut Kit d'assemblage : zinguéKit:Connecteur à 90° D28 en 2 parties, 2 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 écrou auto-freinés DIN EN ISO 10511 (DIN 985) - M6Pays de livraison:Monde entier
Description:Pour connecter deux profilés tubulaires Ø28mm à angle droitMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Connecteur : brut Kit d'assemblage : zinguéSet:2 components for outer T-connector D28, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 self-locking nut DIN EN ISO 10511 (DIN 985) - M6Pays de livraison:Monde entier
Vous souhaitez VOIR TOUS LES COMPOSANTS pour profilés tubulaires de structure D28 et D30 ?
Cliquez ici pour découvrir toutes les possibilités : Adaptateurs, connecteurs, porte-outils et de nombreux autres accessoires
Convoyeur à galets
Des supports de fixation sont disponibles en plusieurs versions, ainsi que pour les deux versions différentes de convoyeur à galets rail acier ou rail en aluminium

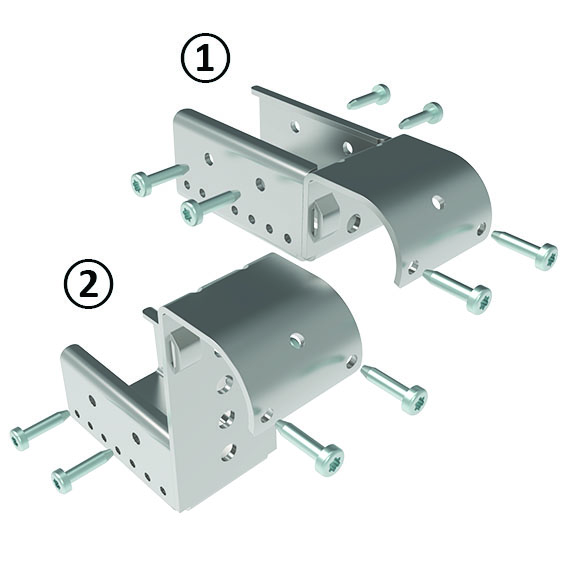

Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier

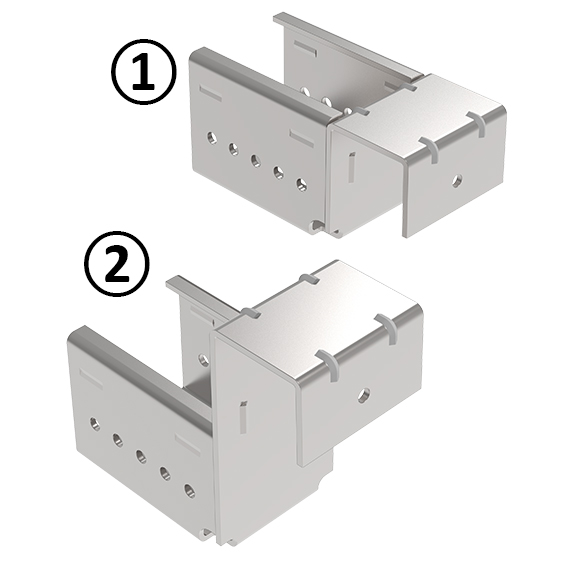

Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier

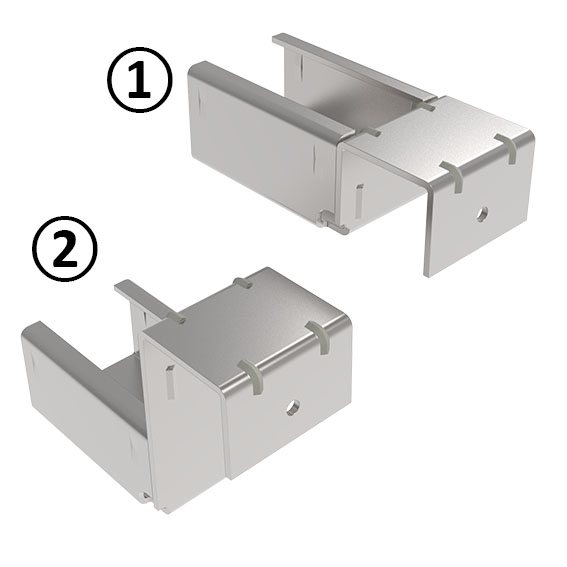

Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéOptions:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier

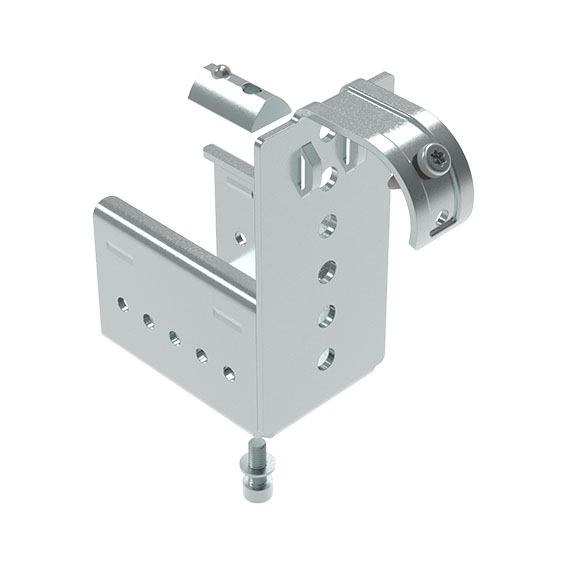

Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:1 vis autoperceuse DIN EN ISO 15481 (DIN 7504) – 3,9 x 16 1 rondelle DIN EN ISO 7089 (DIN 125) 1 écrou pour rainure en T 8 – M5 1 vis DIN EN ISO 4762 (DIN 912) - M5 x 14Pays de livraison:Monde entier
Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:1 vis autoperceuse DIN EN ISO 15481 (DIN 7504) – 3,9 x 16 1 rondelle DIN EN ISO 7089 (DIN 125) 1 écrou pour rainure en T 8 – M5 1 vis DIN EN ISO 4762 (DIN 912) - M5 x 14Pays de livraison:Monde entier
Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéOptions:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage de rails à galets AL sur des profilés structurels tubulaires Ø 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:5 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de Ø 30 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéKit d'assemblage:6 vis auto-perçeuse DIN EN ISO 15481 (DIN 7504) - 3.9 x 16Options:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Description:Pour le montage des rails à galets XST et des rails de guidage XST centraux sur des profilés structurels tubulaires avec un diamètre externe de 28 mm, empêchant les inserts de glisserMatériau:AcierEtat de surface:ZinguéOptions:Autres surfaces, autres couleurs sur demandePays de livraison:Monde entier
Flexibles et multifonctionnels :

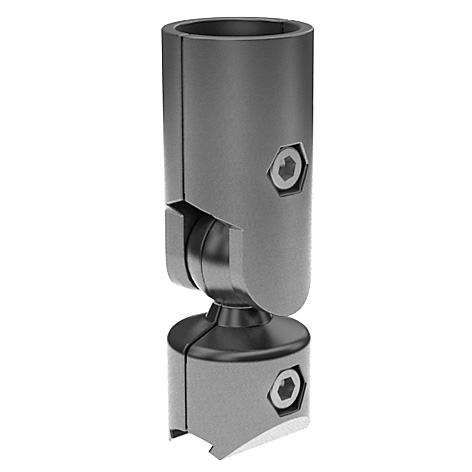

Description:To connect two tubular frame profiles with Ø 28 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Connecteur : brut Kit d'assemblage : zinguéKit:4 Connecteur rotule bout-pince D28, 2 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 écrou auto-freinés DIN EN ISO 10511 (DIN 985) - M6Pays de livraison:Monde entier

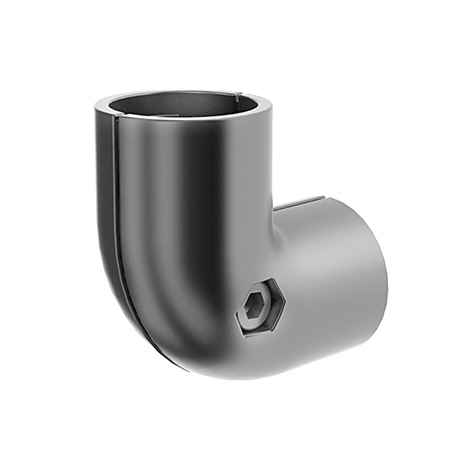

Description:Pour connecter deux profilés tubulaires Ø28mm à angle droit; avec pré-centrage; kit complètement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Connecteur : brut Kit d'assemblage : zinguéKit:Connecteur d'angle 2D D28 en 2 parties, 1 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 écrou auto-freiné DIN EN ISO 10511 (DIN 985) - M6Pays de livraison:Monde entier

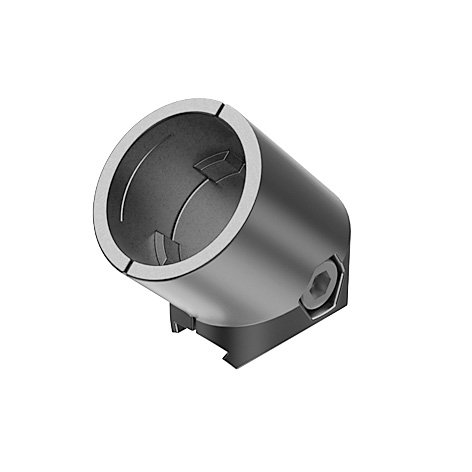

Description:Pour connecter deux profilés tubulaires Ø28mm à 45°; avec pre-centrage; kit completement pré-assembléMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Connecteur : brut Kit d'assemblage : zinguéKit:Connecteur à 45° D28 en 2 parties, 1 vis DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 écrou auto-freiné DIN EN ISO 10511 (DIN 985) - M6Pays de livraison:Monde entier

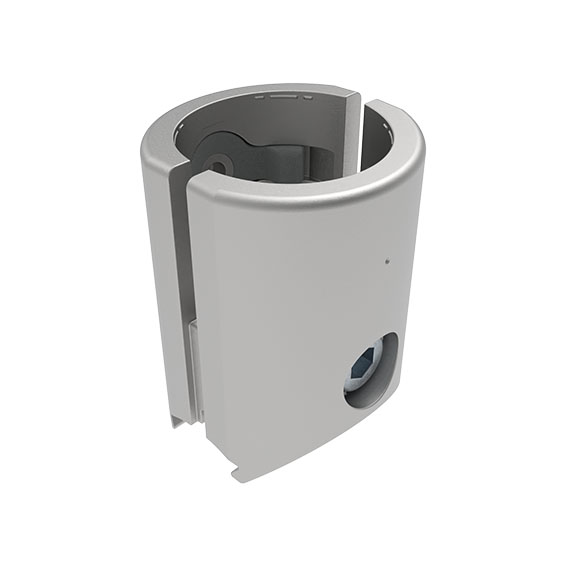

Description:To connect two tubular frame profiles with Ø 30 mm outer diameter at right anglesMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Kit d'assemblage : zinguéSet:2 components for outer T-connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Tip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06Pays de livraison:Monde entier
Description:To connect two tubular frame profiles with Ø 30 mm outer diameter at right anglesMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Kit d'assemblage : zinguéSet:2 components for outer T-connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Tip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06Pays de livraison:Monde entier

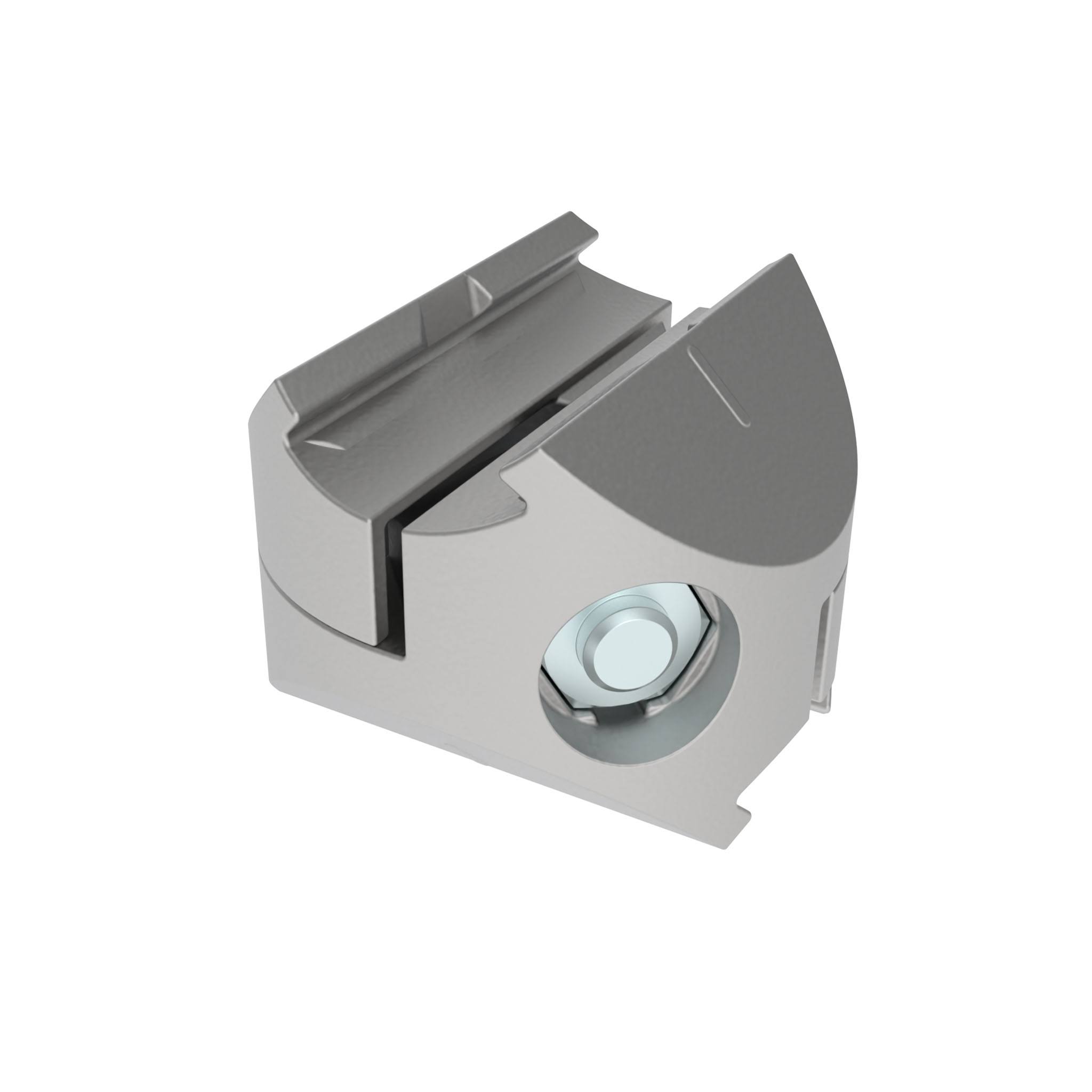

Description:To cross connect two tubular frame profiles with Ø 30 mm outer diameter; Completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Kit d'assemblage : zinguéSet:2 components for cross connector D30, 1 screw DIN EN ISO 4762 (DIN 912) - M6 x 30, 1 self-locking nut DIN EN ISO 4032 (DIN 934) - M6Tip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06Pays de livraison:Monde entier

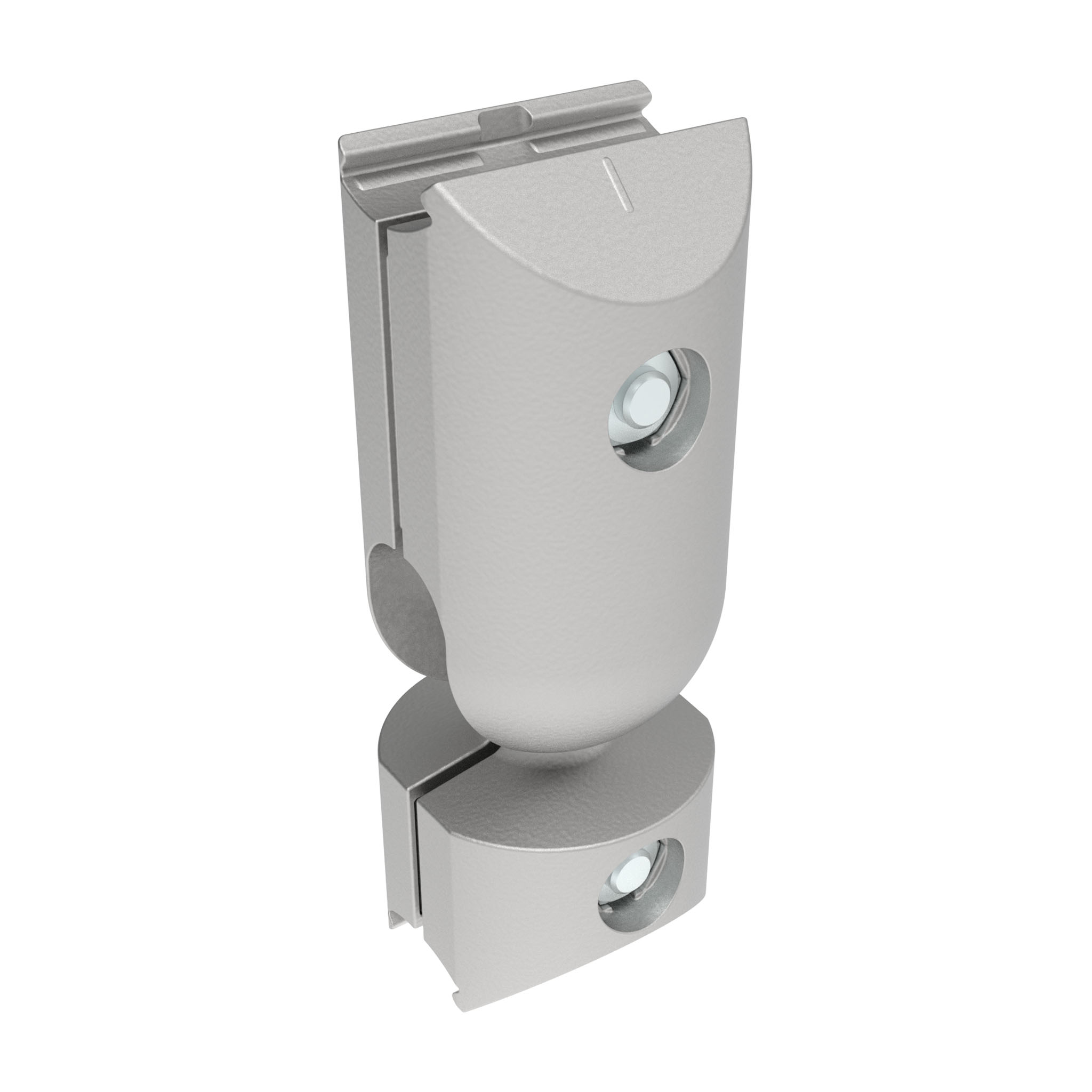

Description:To cross connect two tubular frame profiles with Ø 30 mm outer diameter at variable angles, with pre-centering; completely pre-assembled setMatériau:Connecteur : fonderie d'aluminium Kit d'assemblage : acierEtat de surface:Kit d'assemblage : zinguéSet:4 cross ball connector D30, 2 screws DIN EN ISO 4762 (DIN 912) - M6 x 28, 2 self-locking nuts DIN EN ISO 4032 (DIN 934) - M6Tip:Compatible Cover Cap for Tubular Frame Connectors D30 see 099RV30CC06Pays de livraison:Monde entier
