Porte-outils FX
Porte-outil FX 360° de FATH pour profilés en aluminium, tubes ronds, perforations carrées et surfaces magnétiques : Flexibilité pour organiser n’importe quel environnement de travail
Les porte-outils FX FATH sont des accessoires pratiques pour l’atelier afin d’améliorer l’efficacité et l’ordre dans les environnements d’assemblage ou de production. Grâce à la large gamme de variantes et à la grande flexibilité, ils permettent de répondre à presque toutes les exigences en matière d’approvisionnement efficace et ergonomique des outils sur votre poste de travail industriel. Cela crée une vie professionnelle positive et augmente la productivité.
Uner grande adaptabilité, qui permet en même temps l’avantage d’une rotation à 360°, la combinaison avec les porte-outils FX de FATH, et une grande variété de systèmes. Le montage s’effectue en quelques étapes simples sur des profilés en aluminium, des tubes ronds et des profilés structurels tubulaires D28, D30 ou D27,6. Le support outil équipé de centreurs reversibles est fixé latéralement dans une rainure 8 ou une rainure 10 avec un écrou pour rainure en T et est adapté à un profilé en aluminium de section supérieure ou égale à 40 mm. En extrémité d'un profilé 40x40, le module de fixation est affleurant et couvre parfaitement la section. Sur des tubes ronds D28, D30 ou D27,6, l’assemblage s’effectue en serrant la vis intégrée.
Le porte-outil FX FATH peut également être utilisé pour les supports avec des trous carrés. Le support est accroché directement dans les trous carrés et fixé avec la vis fournie. Une option de montage supplémentaire est disponible pour les surfaces magnétiques : Le porte-outil FX peut être équipé avec des modules magnétiques. Ils facilitent un assemblage rapide et sans outil sur des surfaces métalliques ferromagnétiques tout en permettant de positionner et de retirer le support.
Les deux pièces du boîtier du module de montage sont montées sur ressort pour un réglage rapide de l’angle souhaité. Visser, tourner pour positionner, serrer. Terminé !
POINTS FORTS
- Tous les porte-outils FX peuvent être orientés à 360°
- Installation et manipulation aisées
- Les modules fonctionnels peuvent être combinés avec tous les adaptateurs
- À installer sur des profilés aluminium, tubes ronds, profilés tubulaires ronds, perforations carrées et surfaces magnétiques
- Mise à disposition d’outils ergonomique
- Convient également pour des outils lourds
Particularité unique : capacité de rotation sur 360°
Tous les porte-outils FX FATH peuvent être positionnés à 360° sur 36 positions crantées ! Cela permet un montage vertical, même sur des profilés inclinés.
Grâce à la possibilité de rotation à 360°, l’orientation des supports d’outils peut être ajustée avec précision, ce qui permet d'extraire efficacement les outils et les équipements de travail. Le rangement s’effectue également de manière intuitive et sans ralentir les processus de travail, même en cas d’utilisation d’outils plus volumineux. Numerous function modules are available for this purpose. Cela permet une bonne ergonomie et augmente l’efficacité – les employés peuvent utiliser les outils avec moins d’effort, une fatigue inutile est évitée par le positionnement et l'orientation adaptée de l'outil.
Souhaitez-vous en savoir plus sur tous les porte-outils FATH FX ?
Cliquez ici pour voir les différents modèles.
UN NOMBRE ILLIMITÉ D’APPLICATIONS POSSIBLES
Tous les porte-outils FX FATH peuvent être combinés et fixés de manière flexible sur les profilés, les tubes ronds ou les profilés structurels tubulaires. Les différentes versions de supports et de crochets permettent d’innombrables applications et de couvrir pratiquement toutes les exigences. Il suffit d’accrocher deux crochets porte-outils à la bonne distance pour ranger en toute sécurité et à portée de main les outils de grande taille, tels que les clés dynamométriques. Le porte-outils parabole robuste convient aux visseuses coudées lourdes. Le porte-outils parabole robuste convient aux visseuses coudées lourdes.
Le carquois contient de petits outils tels que des tournevis ou similaires. Le clip pour chiffon pratique permet de conserver les chiffons secs et de nettoyage à portée de main – ou même les vêtements de travail lorsque vous orientez le crochet vers le haut. Le coupe-sac permet de couper sans ciseaux et le support pour bouteille garde les liquides à portée de main. Cela permet de gagner beaucoup de temps et de garantir des processus de travail efficaces.
L’adaptateur à friction pour support écran VESA FX est également compatible. Il peut être facilement fixé sur des tubes ronds avec les dimensions D28 / D30 ainsi que sur des profilés 40 / 45 avec rainure 8 / 10. Les écrans peuvent ainsi être positionnés de manière flexible.
Raffiné et vraiment chic
Les porte-outils FX FATH sont à la fois pratiques, élégants et séduisants. Au lieu de constructions en acier pur, les modules de montage ainsi que les supports et les crochets sont disponibles dans des formes et des designs élégants. De plus, les adaptations en plastique clair et les crochets caoutchoutés font bonne impression ! Disponible dès maintenant pour les profilés carrés, tubulaires et profilés structurels tubulaires. Également disponible en version pour trous carrés 9 x 9 mm (8,7 x 8,7 mm) et pour une utilisation sur des surfaces métalliques avec des supports magnétiques (unités individuelles ou kits).
Les modules fonctionnels peuvent être échangés selon les besoins
Tous les porte-outils FX FATH se composent de deux modules, le module de fixation et le module fonctionnel. Les 36 crans à l’intérieur du module de fixation évitent le glissement de l'orientation choisie. Etant donné que tous les porte-outils FX FATH sont montés avec le même module de fixation, vous pouvez échanger et combiner les modules fonctionnels selon vos besoins, quel que soit le support auquel ils sont fixés - pour profilés, tubes ronds, profilés tubulaires ronds et tôles perforées, ainsi que pour les surfaces métalliques avec des supports magnétiques (simples ou en kit).
VERSIONS FOR PROFILES

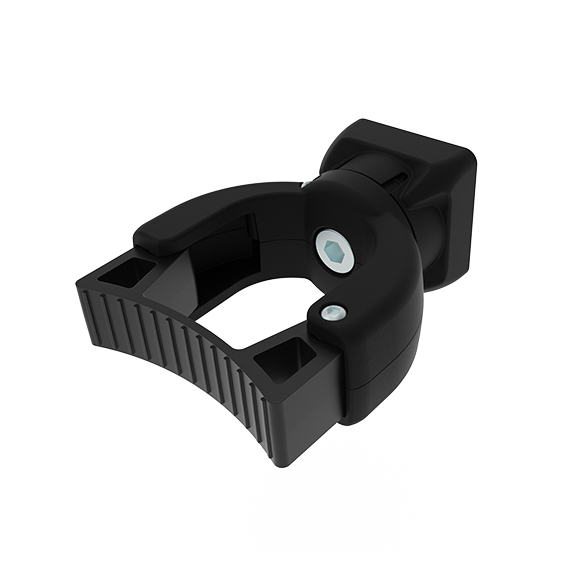

Couleur:Support : noir Sangle de maintien : noire Pièce de centrage : NoirPays de livraison:Monde entierDescription:Support de balai prêt à l’emploi pour suspendre des outils avec un diamètre de 20 à 30 mm, pivotant à 360°, pour profilés en aluminium ; Pour organiser les postes de travailMatériau:Support de balai : plastique PA, renforcé de billes de verre Sangle de maintien FLEX : plastique TPE Douilles : acier Vis pour sangle de maintien : Acier Ressort : acier ressort SS313 Vis : acier Rainure : acier Pièce de centrage : Plastique PA, renforcé fibre de verreOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour tubes ronds D28/D30, voir 6TM8D283X2030S01

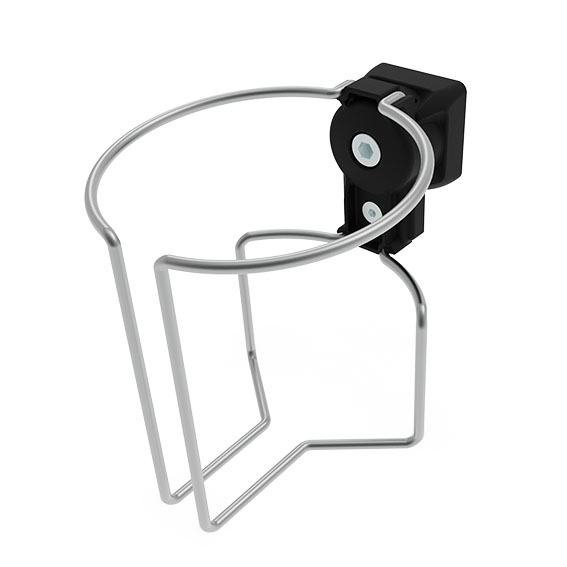

Couleur:Support : Noir, gris Pièce de centrage : NoirPays de livraison:Monde entierDescription:Support de bouteille prêt à l’emploi, pivotant à 360°, pour profilés en aluminium ; Pour organiser les postes de travailMatériau:Support version standard : plastique PA, renforcé de billes de verre Fil : acier inox SS304 Ressort : acier ressort SS313 Vis : acier Rainure : acier Pièce de centrage : Plastique PA, renforcé fibre de verreOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour tubes ronds D28/D30, voir 6TM8D283D100S01
Couleur:Coupe-sac : Noir, gris Pièce de centrage : NoirPays de livraison:Monde entierDescription:Coupe-sac prêt à l’emploi, lame interchangeable, pivotante à 360°, pour profilés en aluminium Pour organiser les postes de travailMatériau:Coupe-sac version standard : plastique PA, renforcé de billes de verre Coupe-sac, version à décharge électrostatique ESD : plastique PA, renforcé de billes de verre avec carbone Lame trapézoïdale : acier au carbone Ressort : Acier ressort SS313 Vis à tête fraisée : laiton Écrou à collerette : laiton Vis : acier Rainure : acier Pièce de centrage : Plastique PA, renforcé fibre de verreOptions:Autres couleurs sur demandeEtat de surface:Vis à tête fraisée : nickelée Écrou à collerette : nickelé Vis : zinguée Rainure : zinguéInformation:Pour tubes ronds D28/D30, voir 6TM8D283F91ESDS01Information 2:Lame trapézoïdale pour coupe-sac FX compatible, voir 061TF91S01
Couleur:Support : Noir, gris Pièce de centrage : NoirPays de livraison:Monde entierDescription:Crochet porte-outils prêt à l’emploi, pivotant à 360°, pour profilés en aluminium Pour organiser les postes de travailMatériau:Support version standard : plastique PA, renforcé de billes de verre Support version à décharge électrostatique ESD : plastique PA, renforcé de billes de verre Fil : acier inox SS304 Ressort : acier ressort SS313 Vis : acier Rainure : acier Pièce de centrage : Plastique PA, renforcé fibre de verreOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour tubes ronds D28/D30, voir 6TH2D283A3040EDS1-

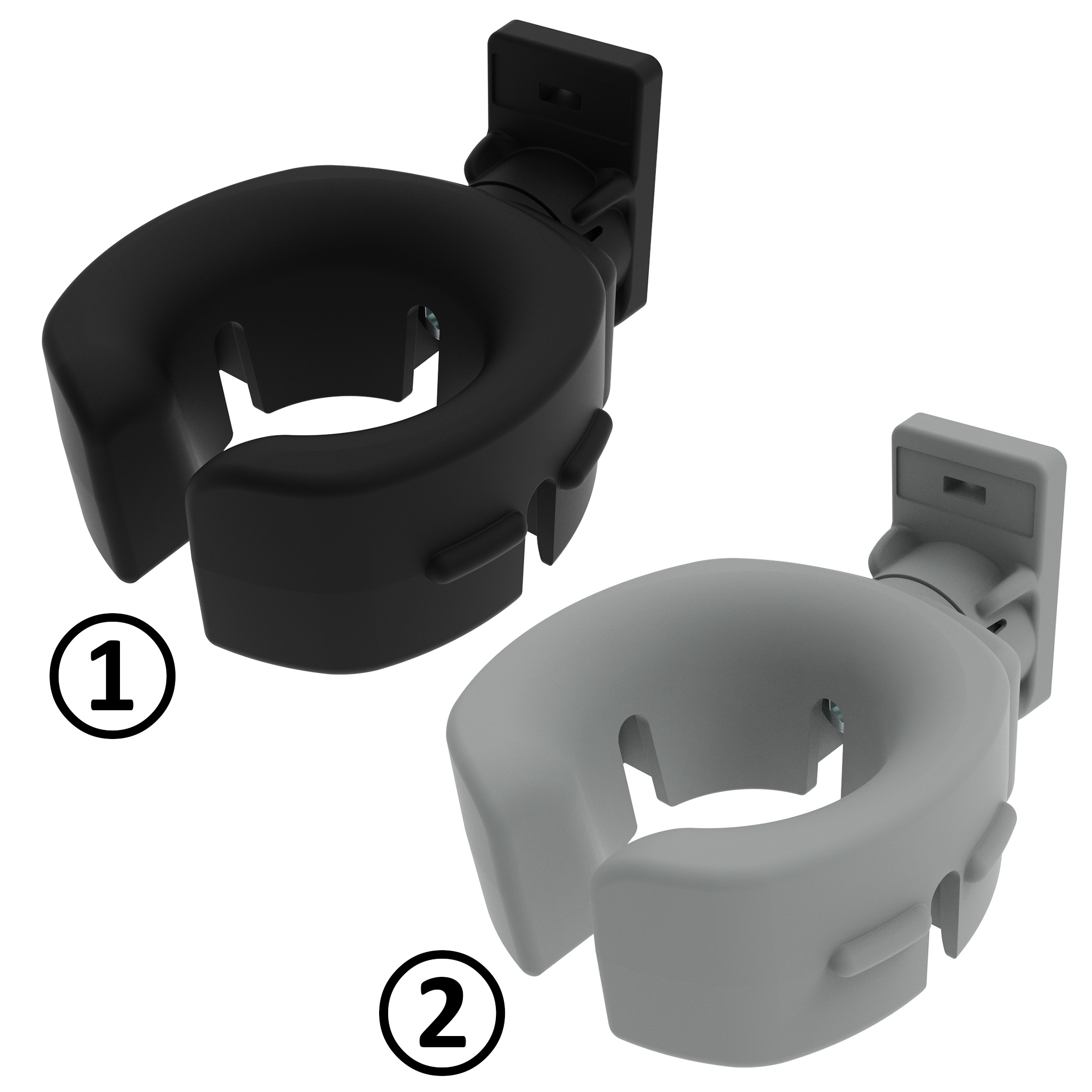

Couleur:Support de montage arrière : noir, gris Adaptateur de fermeture avant : noir, gris Support de perceuse/visseuse : Noir, grisPays de livraison:Monde entierDescription:Support de perceuse/visseuse prêt à l’emploi pour une large gamme de visseuses sans fil standard, pivotant à 360°, pour des métaux perforés jusqu’à 1,4 mm d’épaisseur Pour organiser les postes de travail, avec une zone d’étiquetage pour les étiquettes standardsMatériau:Support de montage arrière, version en noir : plastique PA, renforcé de fibre de carbone Support de montage arrière, version en gris : plastique PA, renforcé de fibre de verre Adaptateur de fermeture avant : plastique PA, renforcé de billes de verre Support de perceuse/visseuse : plastique PA, renforcé de billes de verre Ressort : acier ressort SS313 Vis : acier Rainure : acierOptions:Autres couleurs sur demande, Pour d’autres épaisseurs de tôle sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour profilés 40/45, rainure 8/10, voir 6TM840NL12591S01 Pour tubes ronds D28/D30, voir 6TM8D283L12591S01

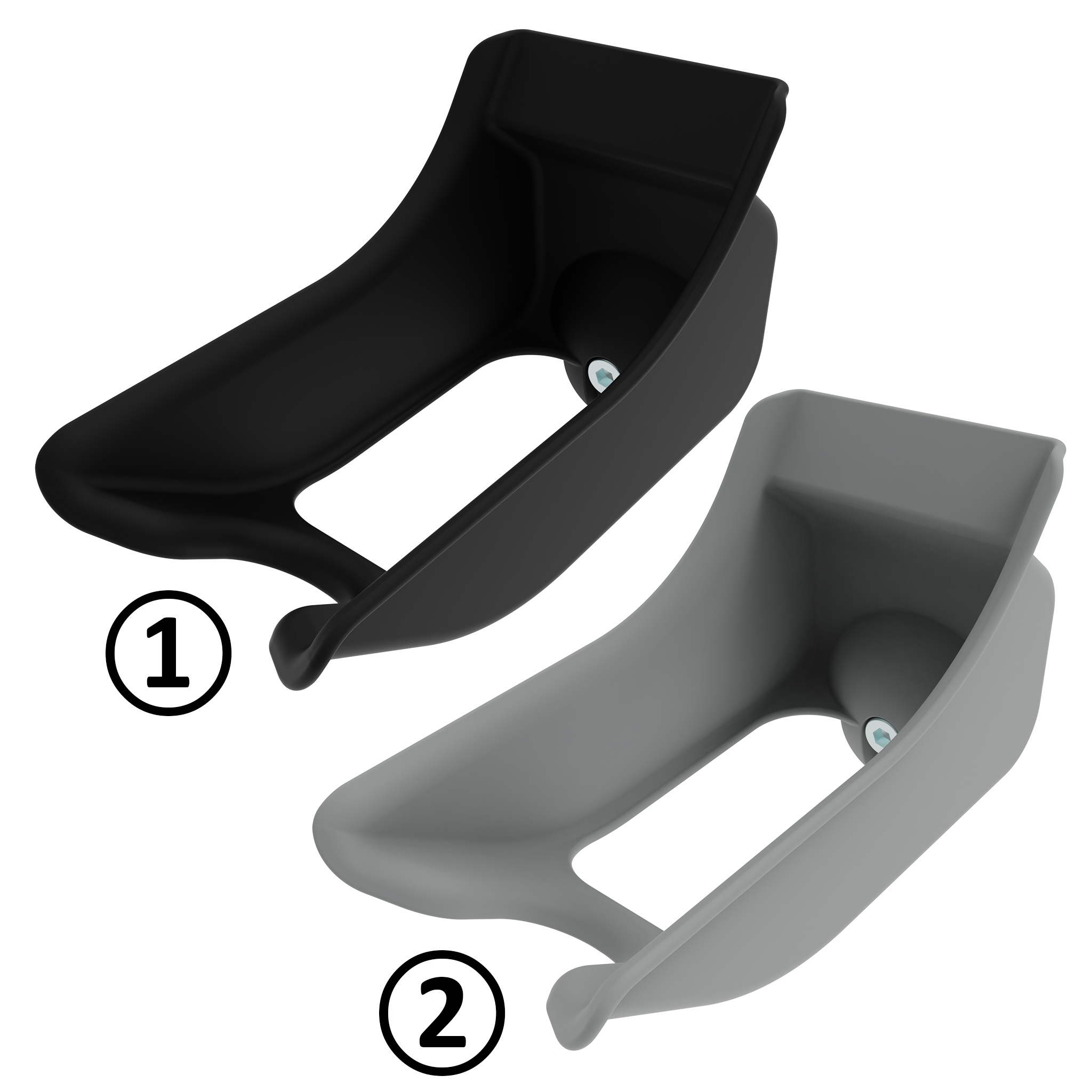

Couleur:Support : noir, gris Scotcheuse : Noir, grisPays de livraison:Monde entierDescription:Support scotcheuse, pivotant à 360°, pour tôle perforée jusqu’à 1,4 mm d’épaisseur ; Pour organiser les postes de travail, avec une zone d’étiquetage pour les étiquettes standardsMatériau:Support, version en noir : plastique PA, renforcé de fibre de carbone Support, version en gris : plastique PA, renforcé de fibre de verre Scotcheuse : plastique PA, renforcé de fibre de verre Ressort : acier ressort SS313 Vis : acier Rainure : acierOptions:Autres couleurs sur demande, Pour d’autres épaisseurs de tôle sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour profilés 40/45, rainure 8/10, voir 6TM840NPT91 Pour tubes ronds D28/D30, voir 6TD283PT91

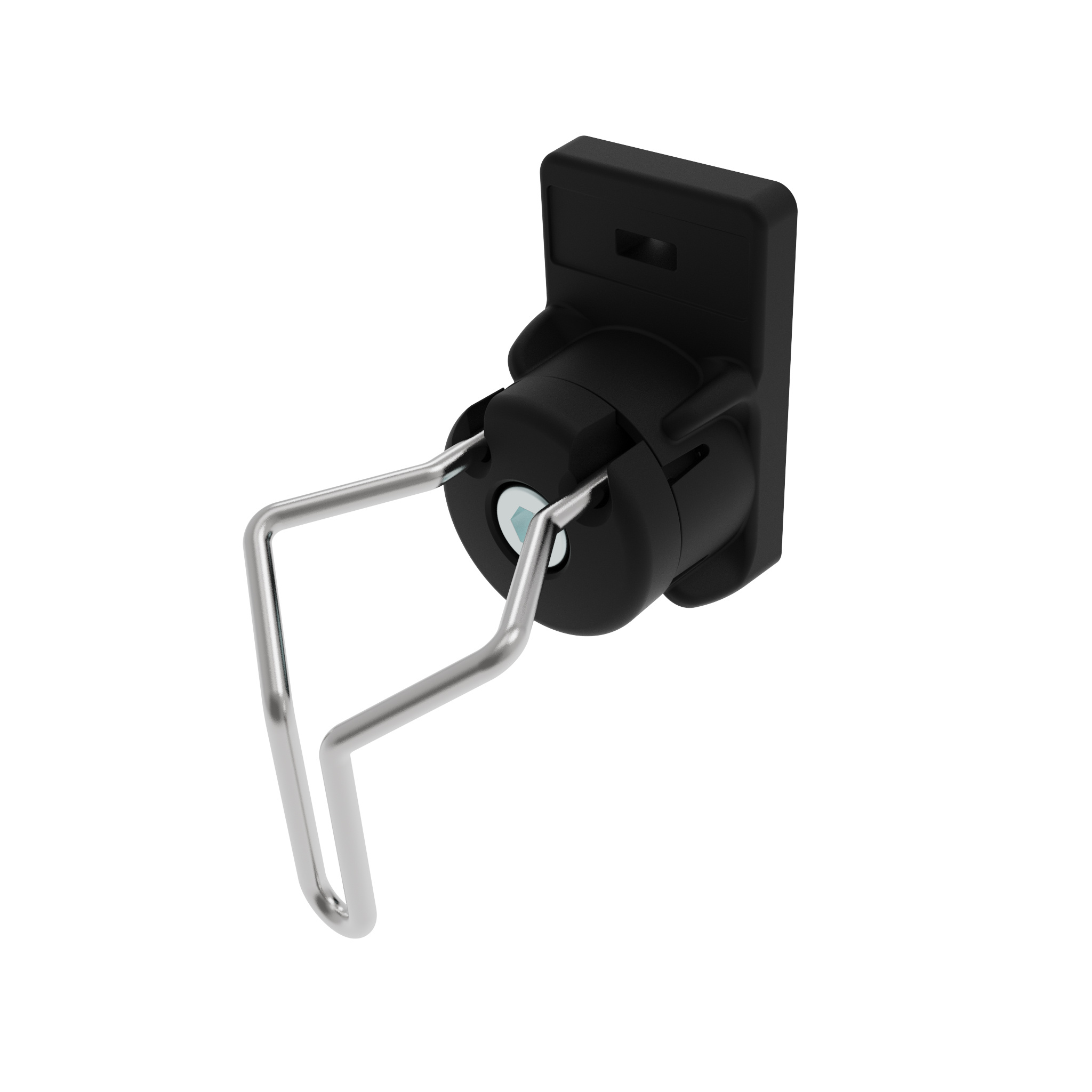

Couleur:Support de montage arrière : noir Support de vérrouillage avant : NoirPays de livraison:Monde entierDescription:Pince tissu prêt à l’emploi, pivotant à 360°, pour tôle perforé jusqu’à 1,4 mm d’épaisseur ; Pour organiser les postes de travail, avec une zone d’étiquetage pour les étiquettes standardsMatériau:Support de montage arrière, version à décharge électrostatique ESD : plastique PA, renforcé de fibre de carbone Support de fermeture avant, à décharge électrostatique ESD : plastique PA, renforcé de billes de verre Fil : acier inox SS304 Ressort : acier ressort SS313 Vis : acier Rainure : acierOptions:Autres couleurs sur demande, Pour d’autres épaisseurs de tôle sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour profilés 40/45, rainure 8/10, voir 6TH240NG5050S01 Pour tubes ronds D28/D30, voir 6TH2D283G5050EDS1-

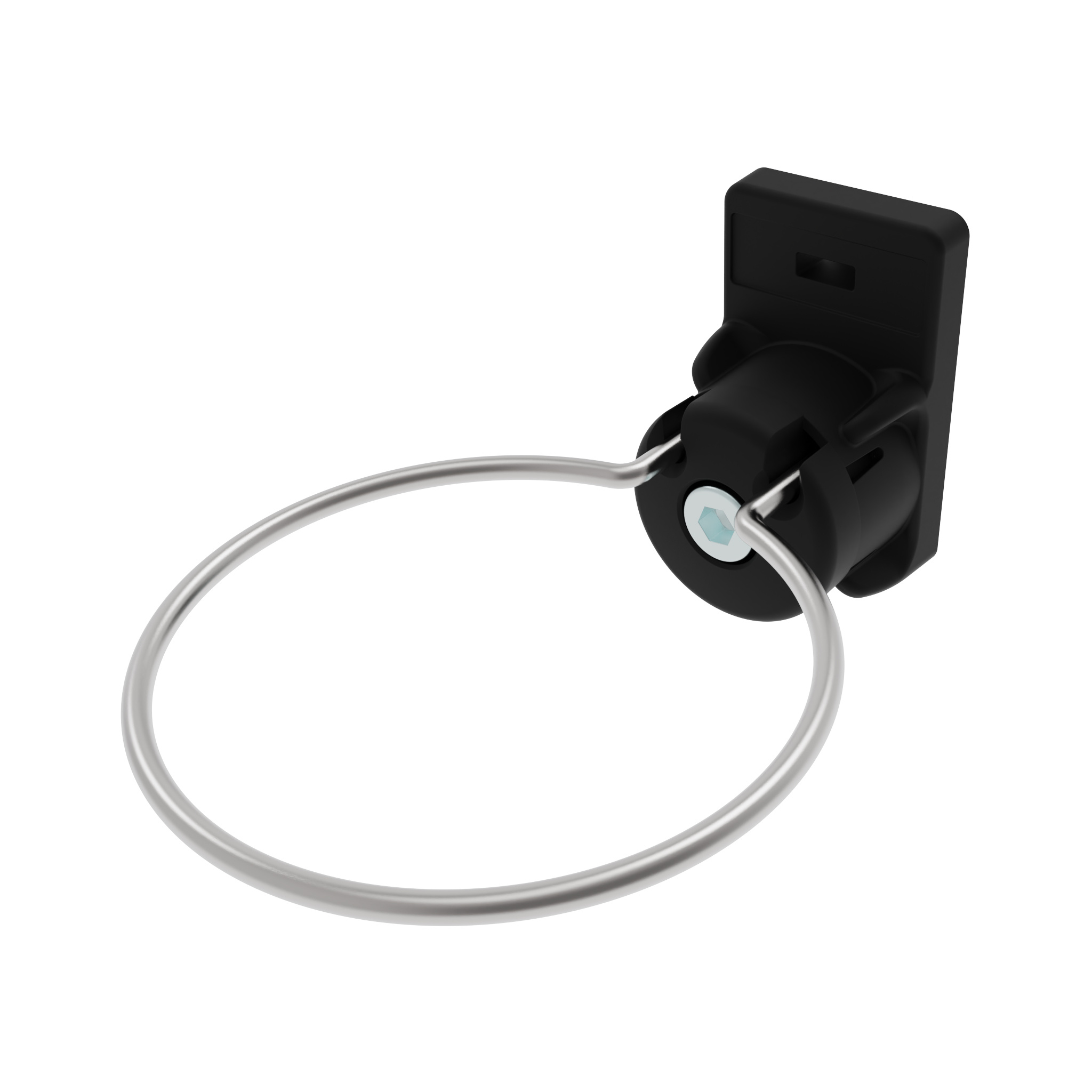

Couleur:Support de montage arrière : noir Support de vérrouillage avant : NoirPays de livraison:Monde entierDescription:Porte-outils prêt à l’emploi avec un diamètre de 80 mm, pivotant à 360°, pour tôle perforée jusqu’à 1,4 mm d’épaisseur ; Pour organiser les postes de travail, avec une zone d’étiquetage pour les étiquettes standardsMatériau:Support de montage arrière, version à décharge électrostatique ESD : plastique PA, renforcé de fibre de carbone Support de fermeture avant, à décharge électrostatique ESD : plastique PA, renforcé de billes de verre Fil : acier inox SS304 Ressort : acier ressort SS313 Vis : acier Rainure : acierOptions:Autres couleurs sur demande, Pour d’autres épaisseurs de tôle sur demandeEtat de surface:Vis : zinguée Rainure : zinguéInformation:Pour profilés 40/45, rainure 8/10, voir 6TH240ND80S01 Pour tubes ronds D28/D30, voir 6TH2D283D80ESDS01

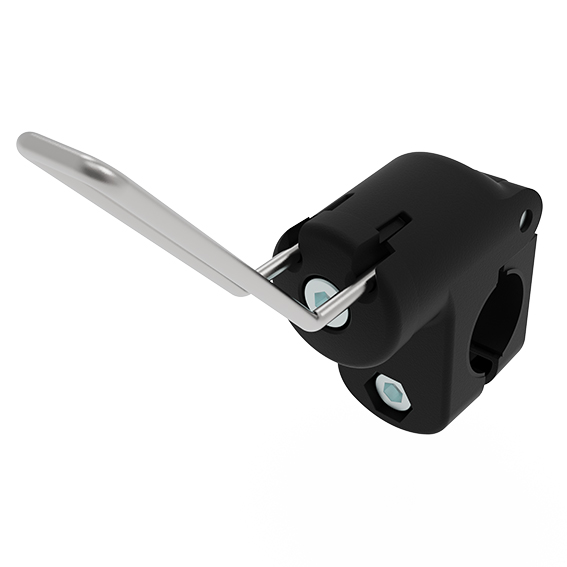

Color:Holder: BlackPays de livraison:Monde entierDescription:Ready to use tool hook, 360° turnable, for tubes or tubular frame profiles To organize work stationsMaterial:Holder ESD electrostatical discharging version: Plastic PA, glass ball reinforced with carbon Wire: Stainless steel SS304 Spring: Spring steel SS313 Screw: Steel Nut: SteelOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zingué

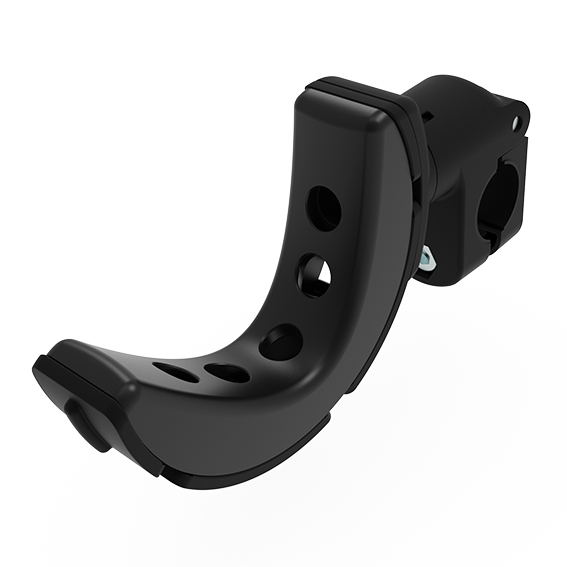

Color:Holder: BlackPays de livraison:Monde entierDescription:Ready to use tool tray, 360° turnable, tilt-adjustable in 5 ways, for tubes or tubular frame profiles; Suitable for heavy tools or nutrunners; tool friendly surface; To organize workstationsMaterial:Tool tray ESD electrostatical discharging version: Plastic PA, glass ball reinforced with carbon Tray inserts standard version: Plastic TPE, ≈ 70 Shore A Tray inlay ESD electrostatical discharging version: Plastic TPE, ≈ 80 Shore A, with carbon Spring: Spring steel SS313 Washer: Steel Screw: Steel Nut: SteelOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zingué

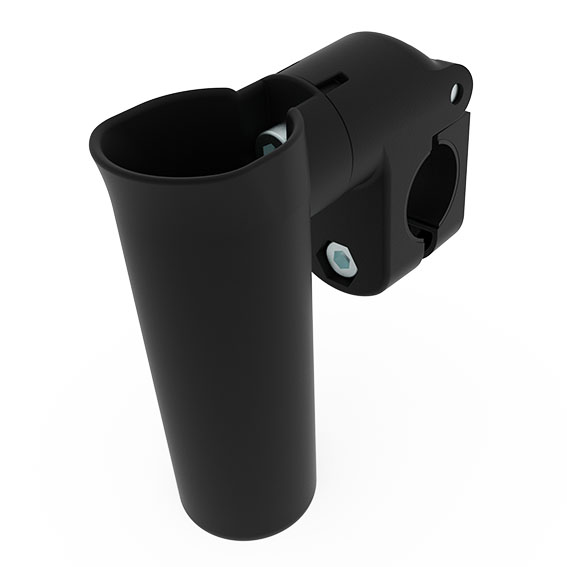

Color:Holder: BlackPays de livraison:Monde entierDescription:Ready to use tool quiver, outer diameter Ø 50 mm, 360° turnable, for tubes or tubular frame profiles; To organize workstationsMaterial:Holder ESD electrostatical discharging version: Plastic PA, glass ball reinforcred with carbon Quiver ESD electrostatical discharging version: Plastic PA, carbon fiber reinforced Spring: Spring steel SS313 Screw: Steel Nut: SteelOptions:Autres couleurs sur demandeEtat de surface:Vis : zinguée Rainure : zingué

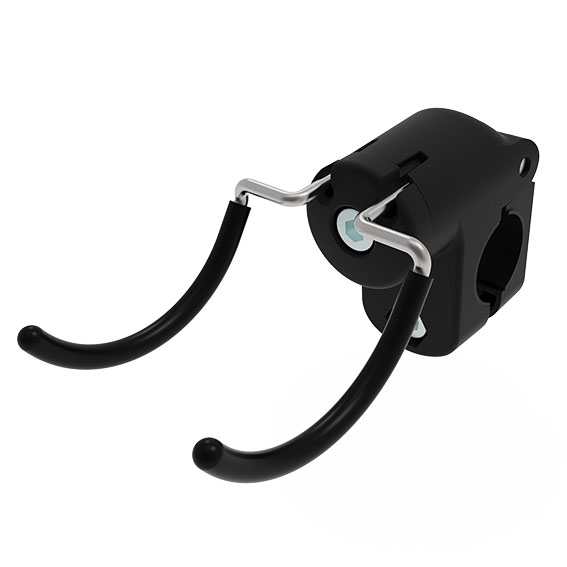

Color:Holder: Black Wire: Black coatedPays de livraison:Monde entierDescription:Ready to use double tool hook, 360° turnable, for tubes and tubular frame profiles; Rubber coated wire to prevent tools from slipping; To organize workstationsMaterial:Holder: Plastic PA, glass ball reinforced Wire: Stainless steel SS304 Spring: Spring steel SS313 Screw: Steel Nut: SteelOptions:Autres couleurs sur demandeEtat de surface:Fil : à revêtement PVC Vis : zinguée Rainure : zingué
Le complément idéal: Provisioning rails and magnets
The FATH tool holders FX for profiles 40 / 45 with slot 8 / 10 can be flexibly mounted on supply rails or directly on the magnet. This provides a professional, space-saving, and individually adaptable solution for organized tool storage at the workplace.
