Portrait Produit
Roulettes pivotantes et fixes
Parfaitement adaptées aux profilés en aluminium avec une rainure : roulettes pivotantes et fixes FATH en plusieurs versions pour pratiquement toutes les applications
FATH a développé ces roulettes pivotantes et fixes en coopération avec le leader du marché Blickle, spécifiquement pour une utilisation avec des systèmes en profilés aluminium. Tous les boîtiers et plaques d’adaptation sont revêtus de poudre de couleur alu et s’adaptent donc parfaitement à la surface des profilés en aluminium anodisé.
Les roulettes pivotantes et fixes FATH sont montées soit de manière conventionnelle avec des plaques d’adaptations spéciales, soit avec des plaques de montage intégrées. Cela garantit un montage rapide et sans torsion sur les profilés en aluminium avec des dimensions modulaires de 38 mm – 1,5", 40 mm et 45 mm et sur les galets pour charges lourdes sur les profilés en aluminium avec des dimensions modulaires de 80 mm et 90 mm – verrouillage positif sans dépassement latéral.
Toutes les roulettes pivotantes sont équipées de doubles freins avec mécanisme de fermeture empêchant les roulettes de rouler et de tourner. Les roulettes fixes sont livrées sans freins. Les roulettes pivotantes pour charges lourdes peuvent également être livrées sans double frein si nécessaire. Choisissez parmi une large gamme de versions pour répondre à vos besoins.
Points forts
- Trois diamètres de roue/hauteurs de montage différents
- Deux fixations différentes
- Quatre matériaux différents, dont trois en version ESD
- Galets extra larges de 200 mm pour charges lourdes
- Toutes les roulettes pivotantes avec double frein
- Possibilité d'installation sans dépassement de gabarit
Galets extra larges pour charges lourdes

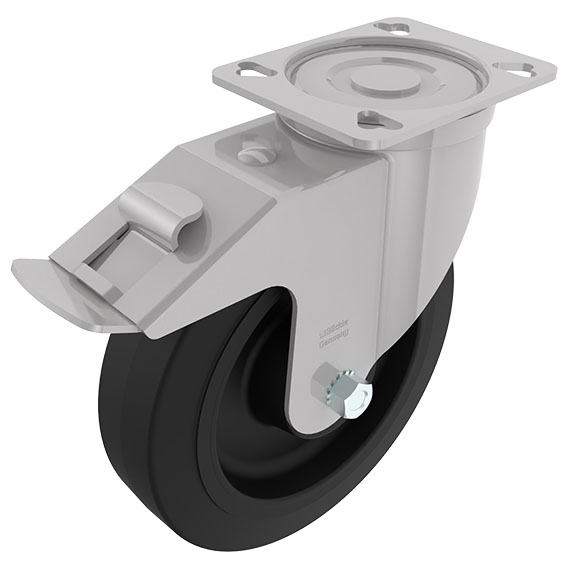

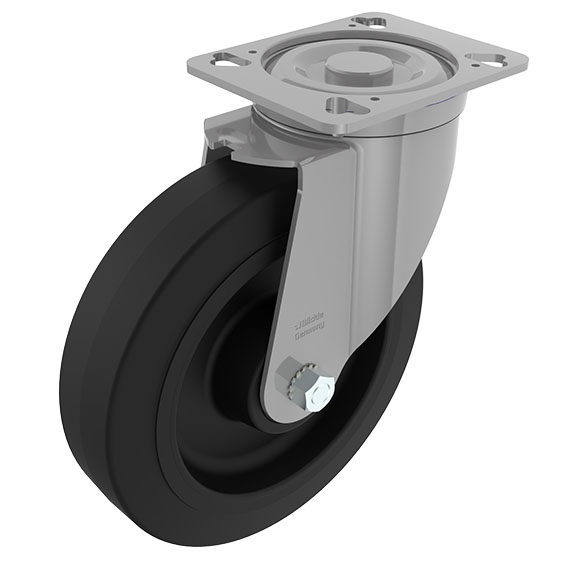

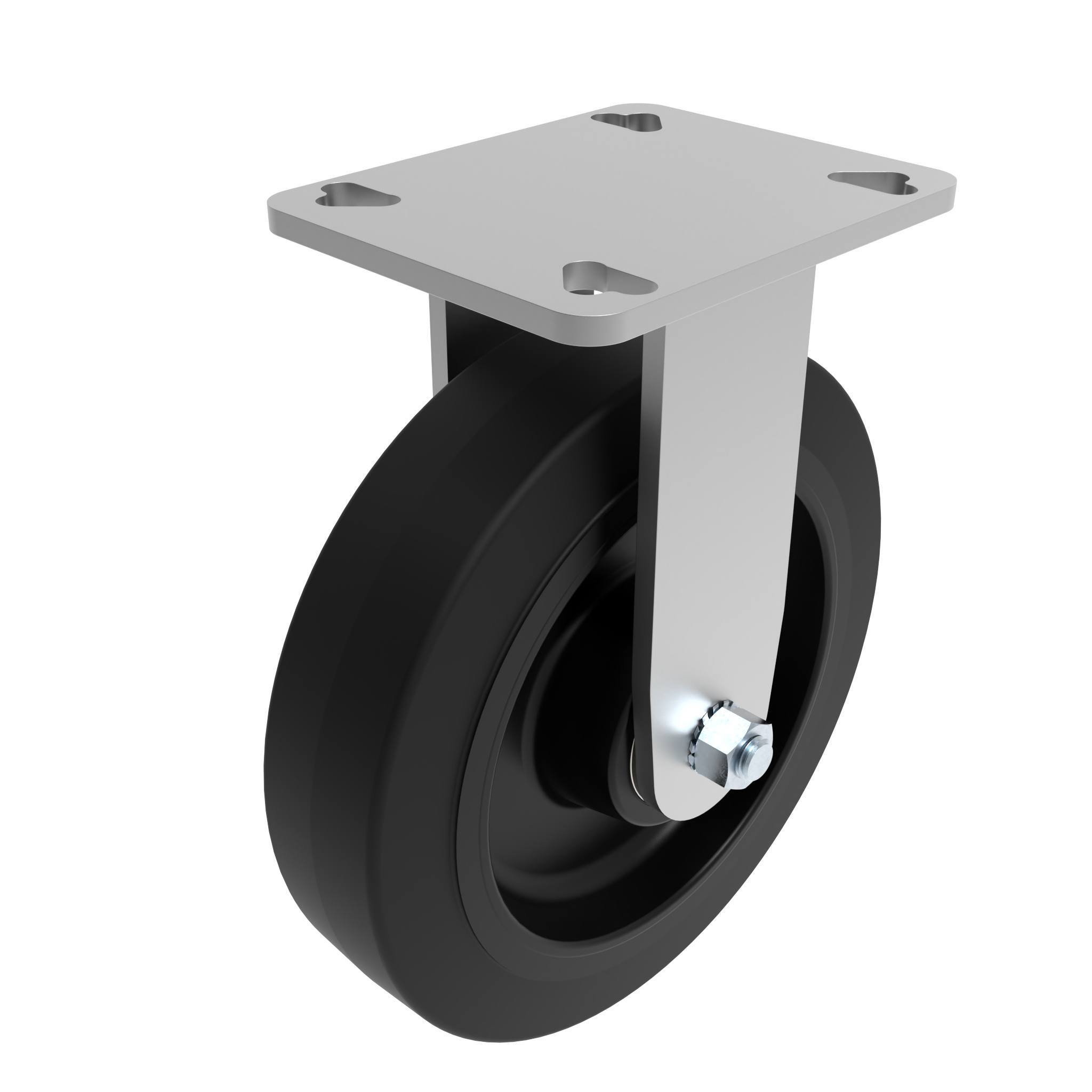

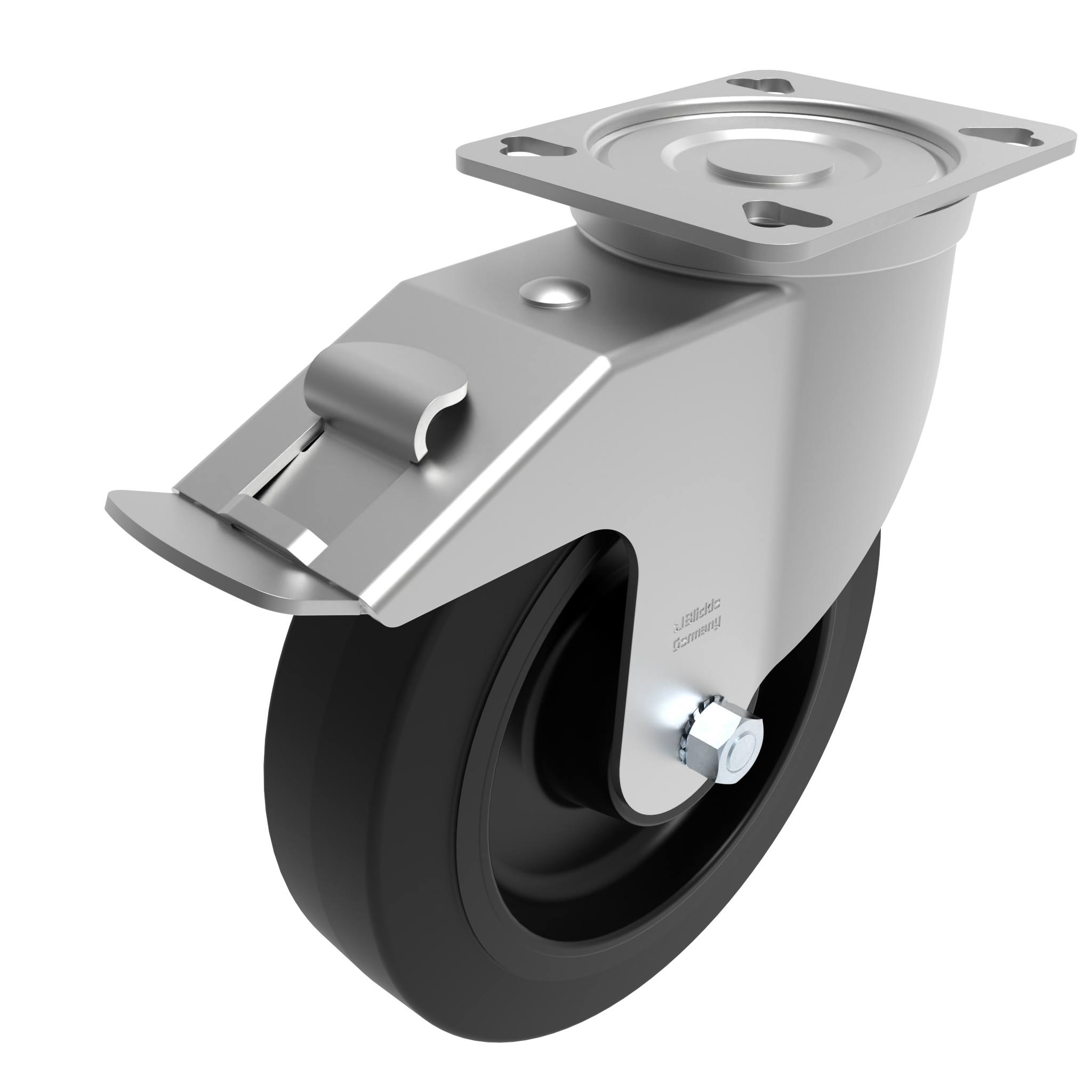

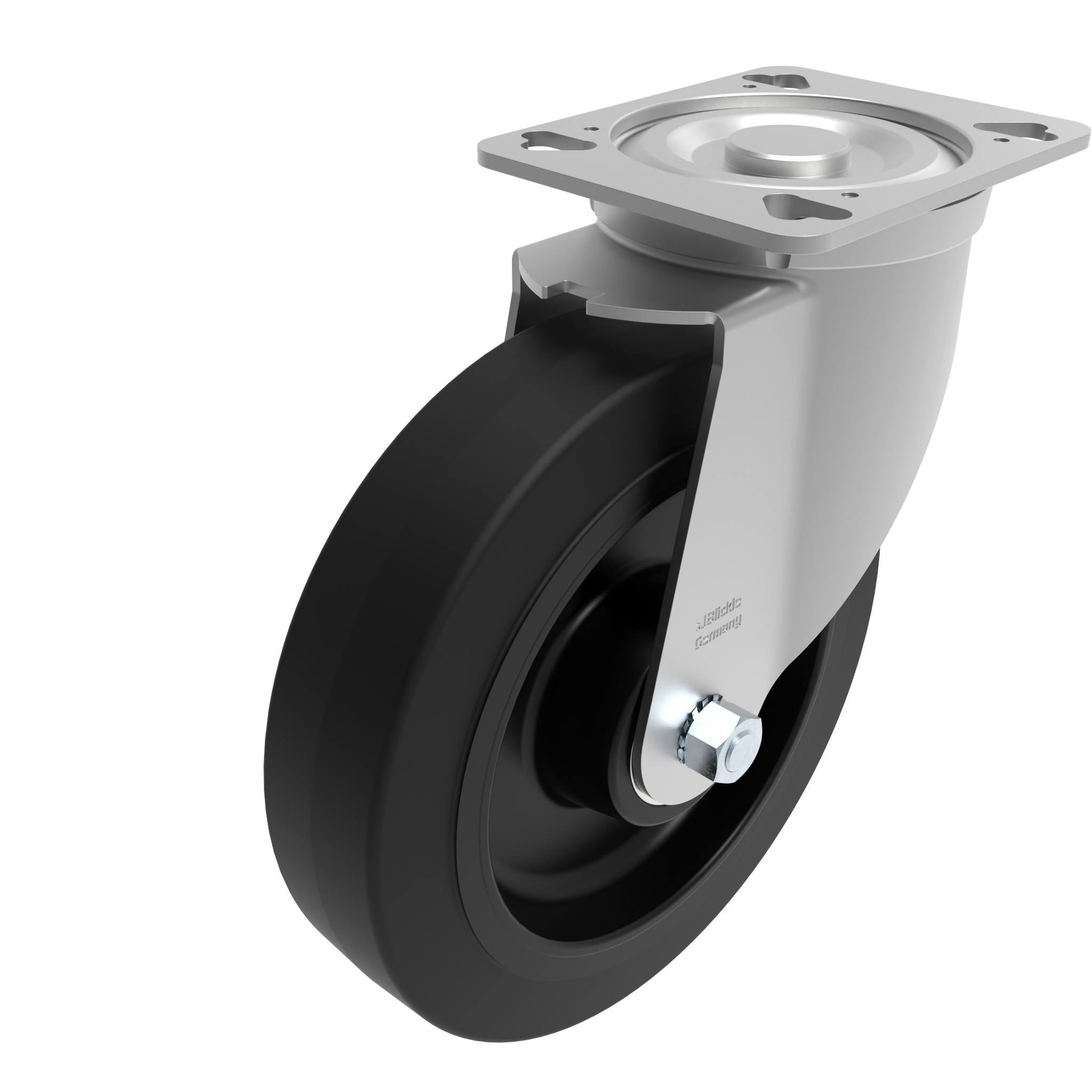

Dernier ajout à la famille des roulettes pivotantes et fixes FATH : six grandes roulettes pivotantes et fixes avec une taille de roue de 200 mm ont été développées pour les charges très lourdes.
Ces variantes robustes roulent de manière optimale sur les sols avec des surfaces irrégulières, fonctionnent sans à-coups et sans déviation de la trajectoire prévue. Les roulettes charge lourde sont disponibles avec des corps de roulettes en plastique ou avec des jantes en aluminium pour les charges extrêmes. Les roulettes pivotantes sont disponibles avec ou sans double frein, les roulettes fixes sans frein. Les boîtiers pivotants ou fixes des roulettes charge lourde sont montés directement sur le profilé en aluminium avec des dimensions modulaires 80 mm et 90 mm.
Versions

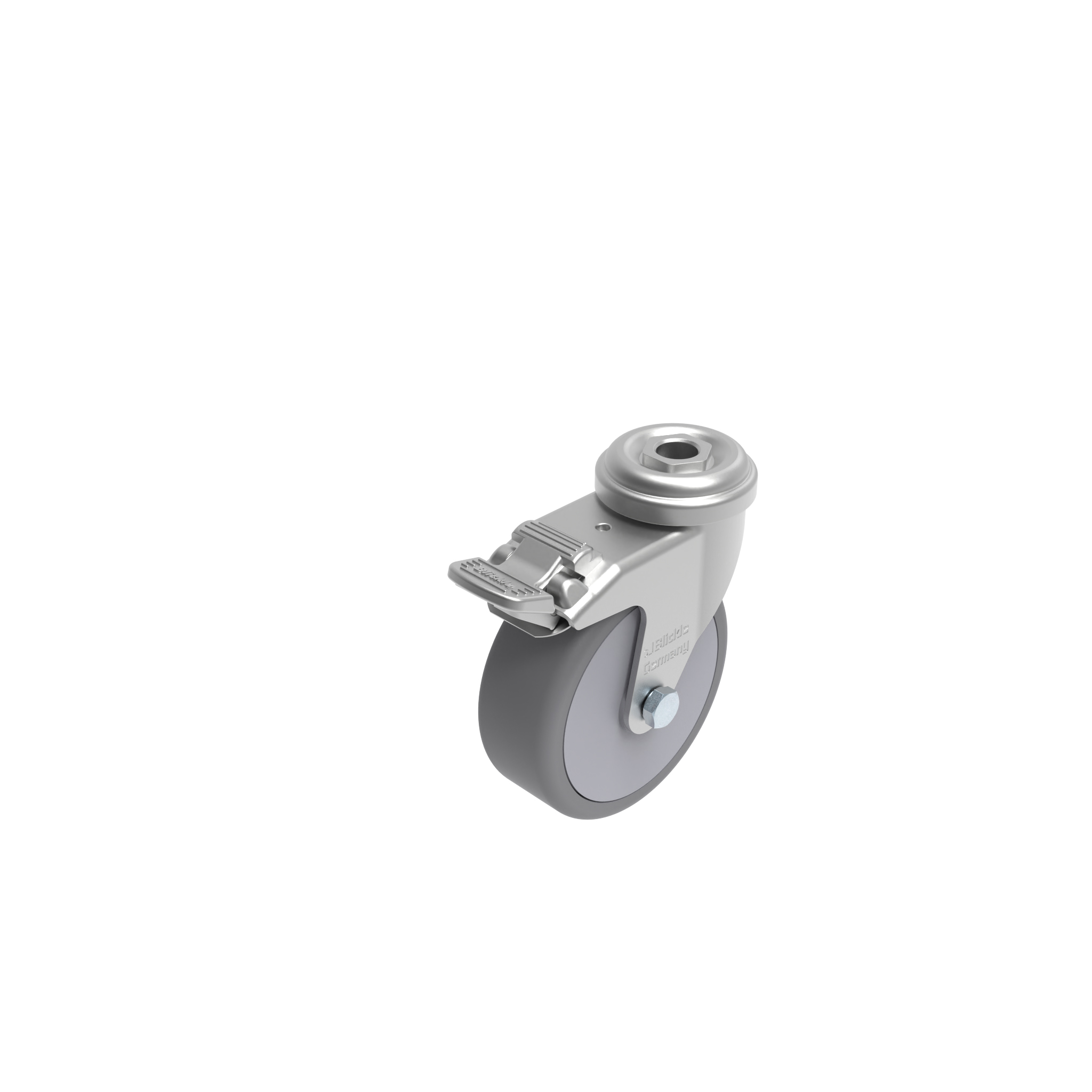

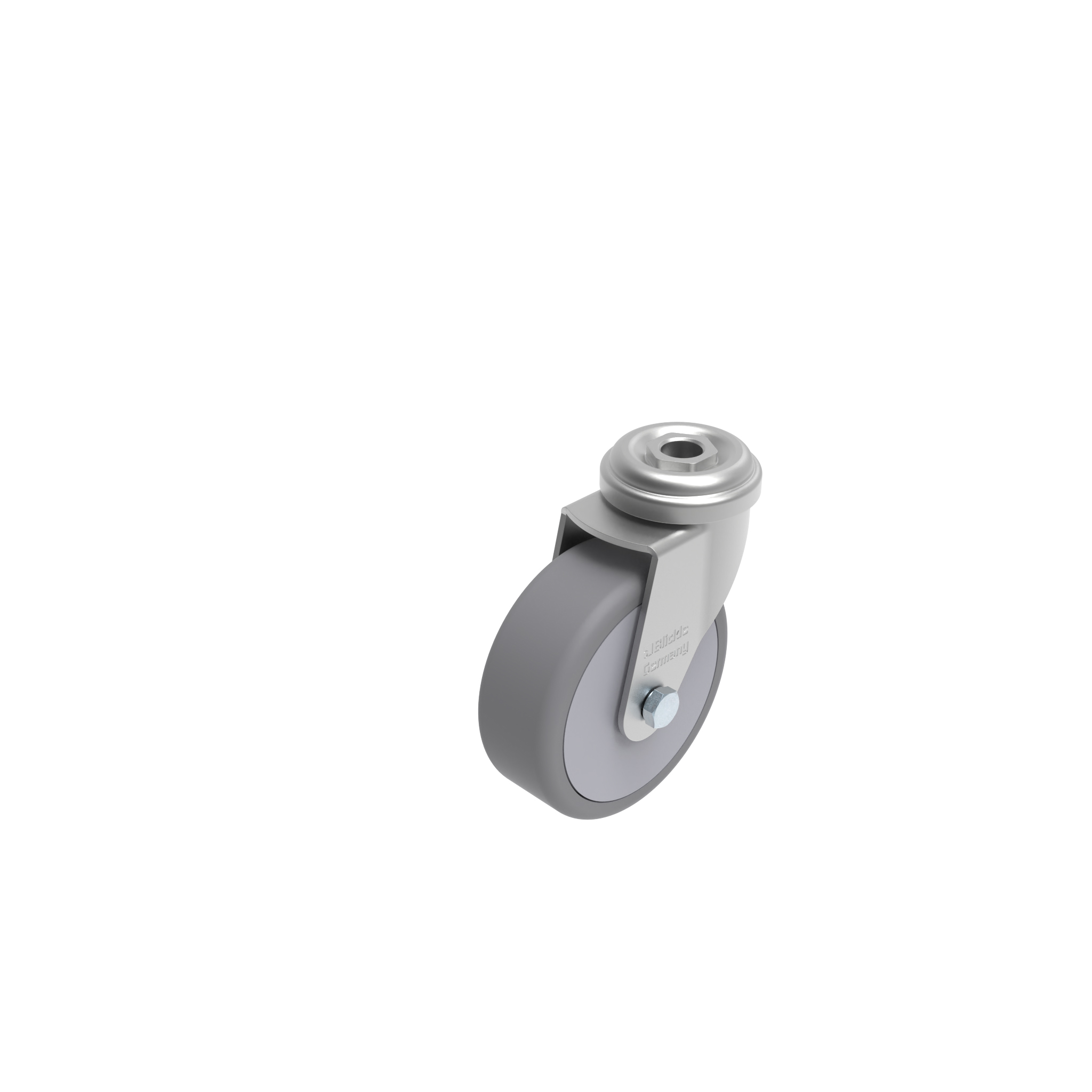

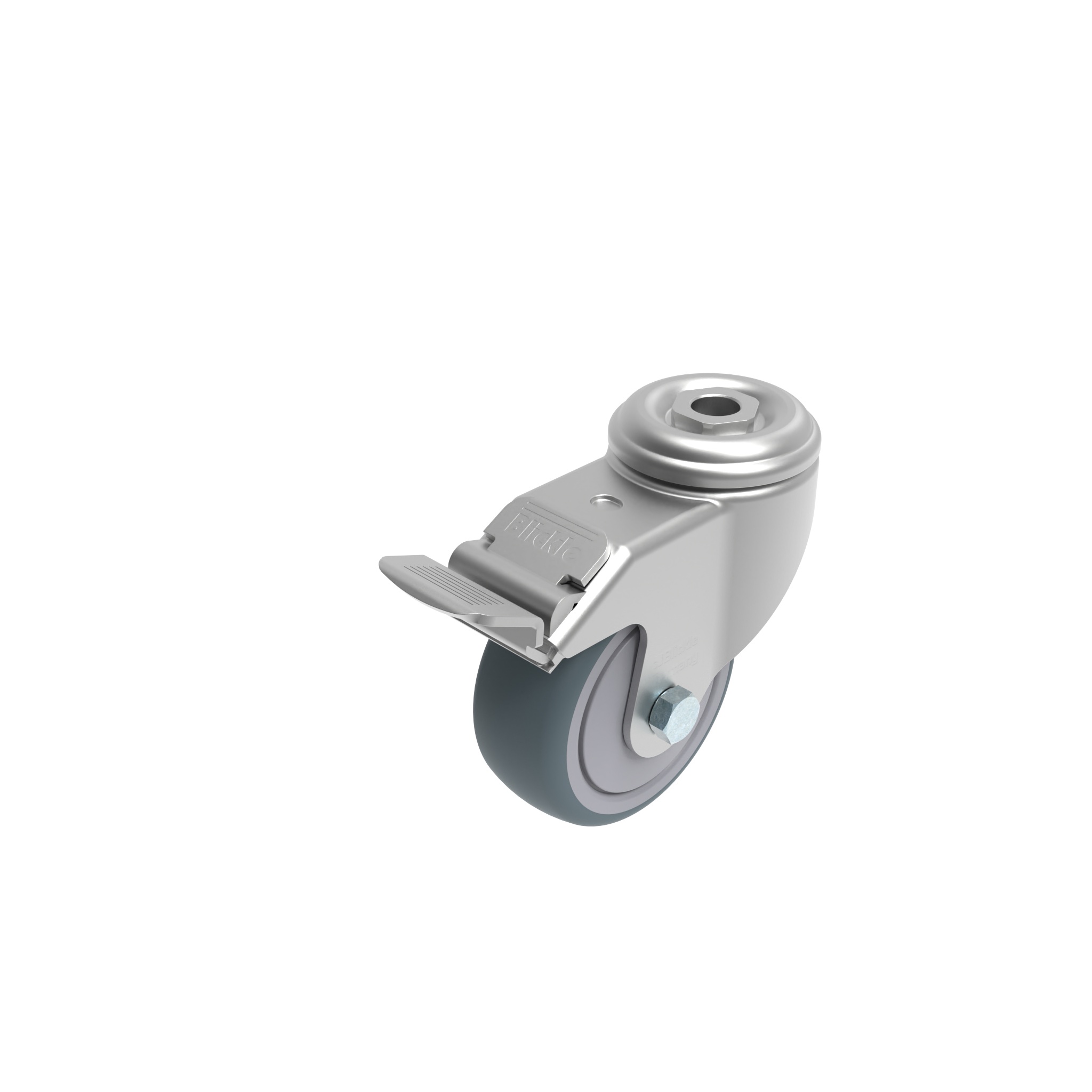

Roulette pivotante

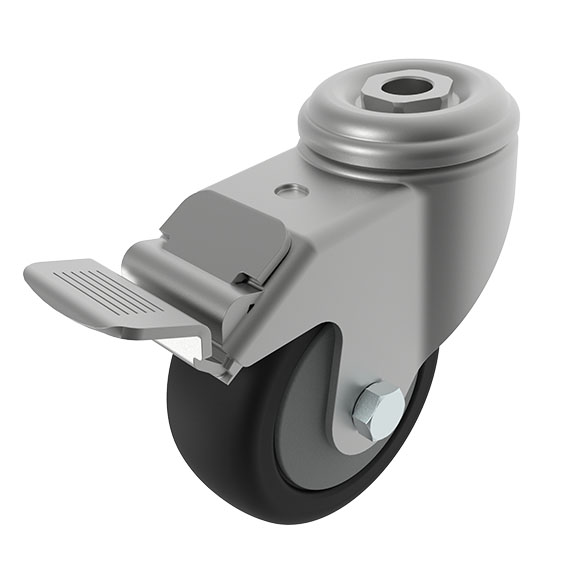

Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : voir tablePays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, ne laisse pas de trace, avec protège fils; peut être fixée directement sur profilé aluminium ou avec une plaque de transport et embase supplémentaireFixation:Pour le montage en extrémité, un filetage approprié doit être fraisé dans le trou de noyauMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : voir tablePays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, ne laisse pas de trace, avec protège fils; peut être fixée directement sur profilé aluminium ou avec une plaque de transport et embase supplémentaireFixation:Pour le montage en extrémité, un filetage approprié doit être fraisé dans le trou de noyauMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; Plaque de montage asymmetrique pour montage sur profilés aluminium sans dépassement; compatible avec toutes les fixations pivotantes et roulettes grâce à une hauteur constante; pas de plaque d'adaptation suplementaire nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; peut être fixée sur profilé aluminium; compatible avec all swivel et Roulette fixes due to consistent height level avec optionel Plaque d'adaptation S; no additional Plaque de transport et embase neededMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudreInformation:Plaque d'adaptation compatible pour roulettes pivotantes Ø 80/100/125, voir 098SA40N08
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; peut être fixée sur profilé aluminium; compatible avec all swivel et Roulette fixes due to consistent height level avec optionel Plaque d'adaptation S; no additional Plaque de transport et embase neededMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudreInformation:Plaque d'adaptation compatible pour roulettes pivotantes Ø 80/100/125, voir 098SA40N08
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; Plaque de montage asymmetrique pour montage sur profilés aluminium sans dépassement; compatible avec toutes les fixations pivotantes et roulettes grâce à une hauteur constante; pas de plaque d'adaptation suplementaire nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre

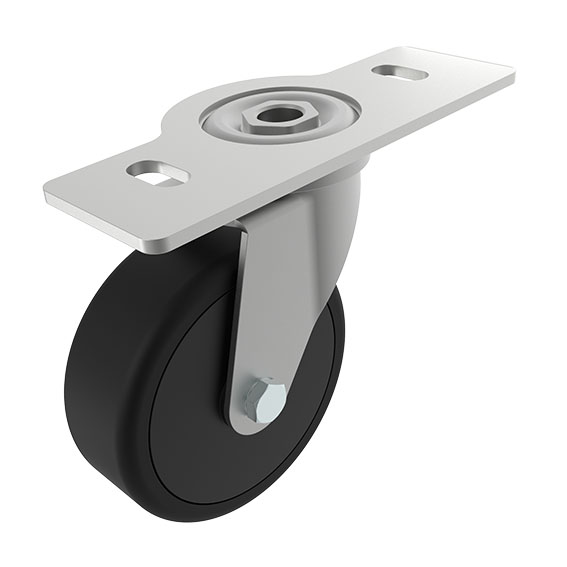

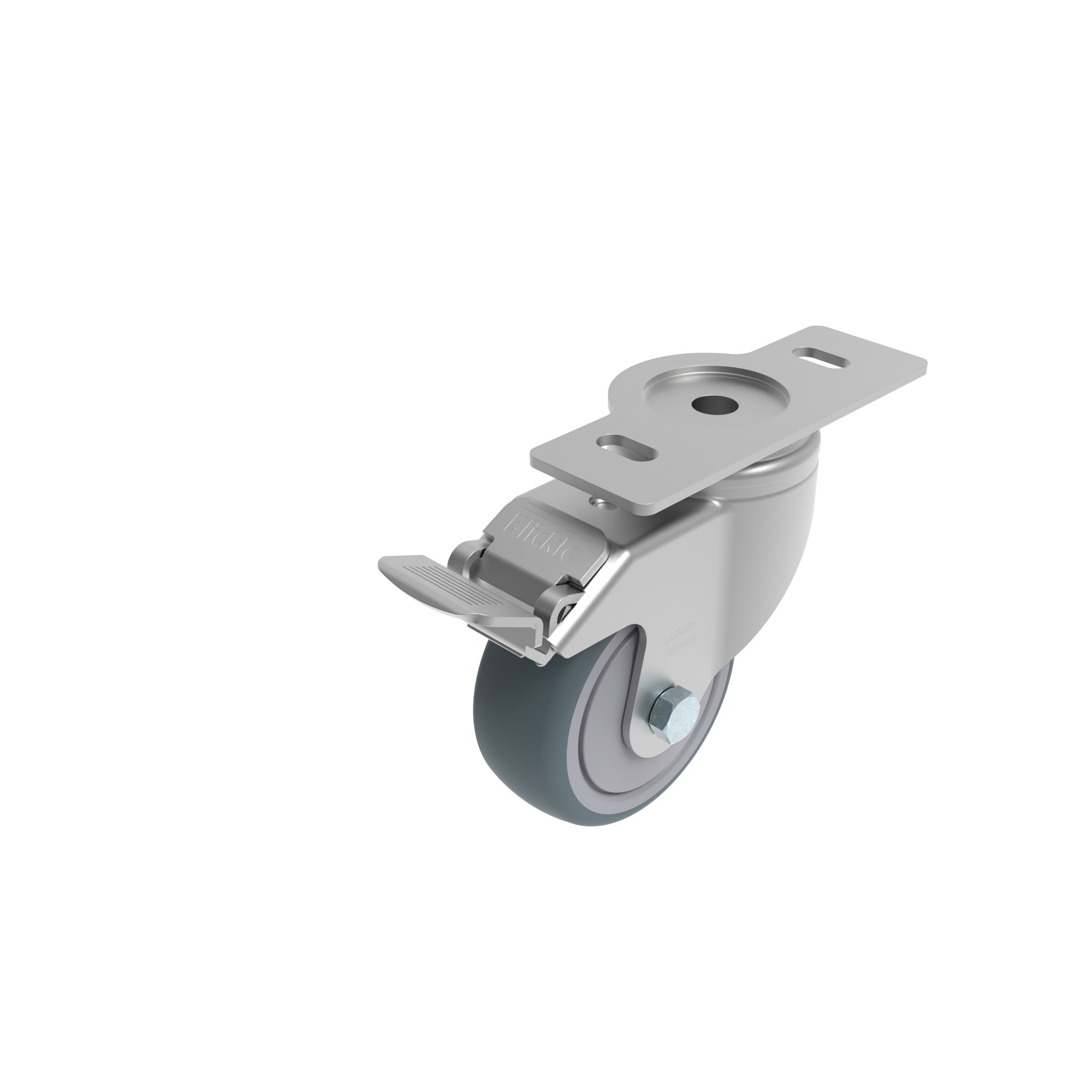

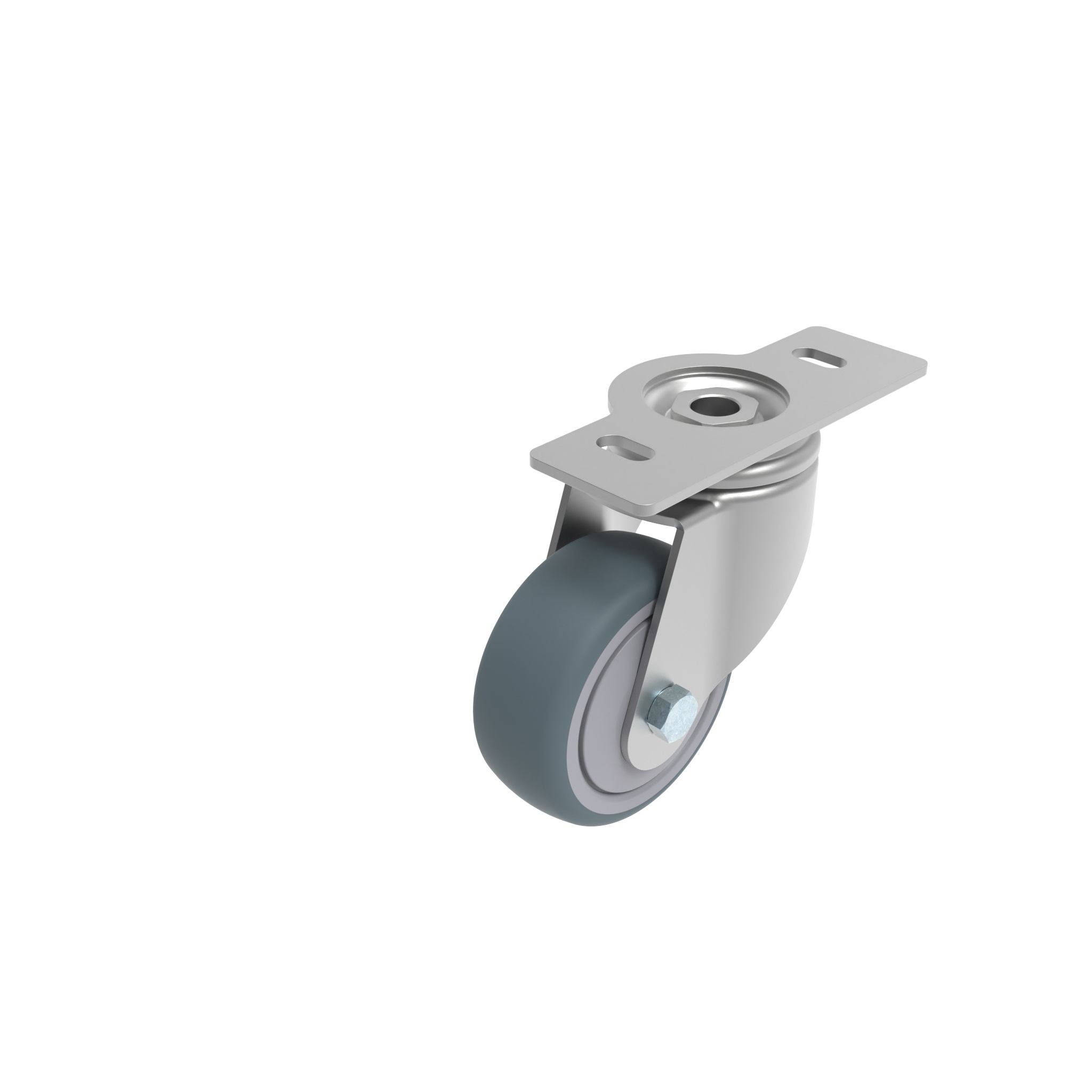

Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : voir tablePays de livraison:Monde entierDescription:Roulette pivotante fiable et silencieuse, sans voie Avec roulements à billes et Filetage de protection intégré Plaque de montage pour fixation sur profilés en aluminium avec dimensions modulaires 40 et 45 mm sans porte-à-faux Pas de transport supplémentaire ni embase nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : voir tablePays de livraison:Monde entierDescription:Roulette pivotante fiable et silencieuse, sans voie Avec roulements à billes et Filetage de protection intégré Plaque de montage pour fixation sur profilés en aluminium avec dimensions modulaires 40 et 45 mm sans porte-à-faux Pas de transport supplémentaire ni embase nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Roulette fixe
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette articulée, ne laisse pas de trace, avec protège fils; peut être fixée directement sur profilé aluminium, avec pion de centrage R8 optionnelle protégée contre la torsionFixation:Pour le montage en extrémité, un filetage approprié doit être fraisé dans le trou de noyauMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir table Pion de centrage : acierOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre Pion de centrage : acier zingué
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette fixe, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; peut être fixée sur profilé aluminium; compatible avec toutes les roulettes pivotantes et fixes en raison du niveau de hauteur constant avec la plaque d'adaptation en option F; pas de plaque d'adaptation suplementaire nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudreInformation:Plaque d'adaptation compatible pour roulettes fixes Ø 80/100/125, voir 098FA40N08

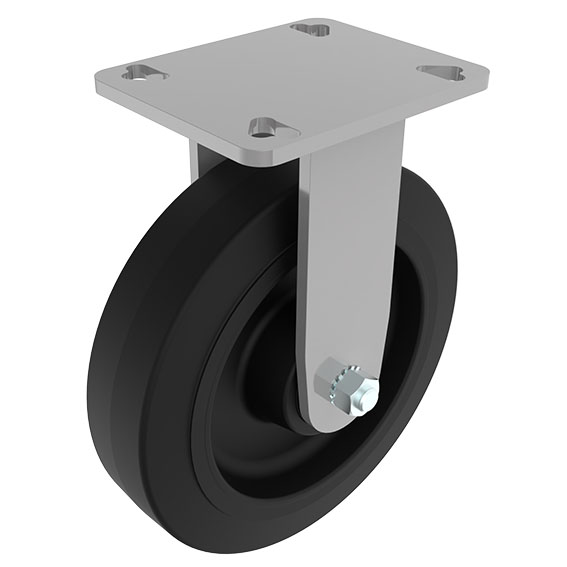

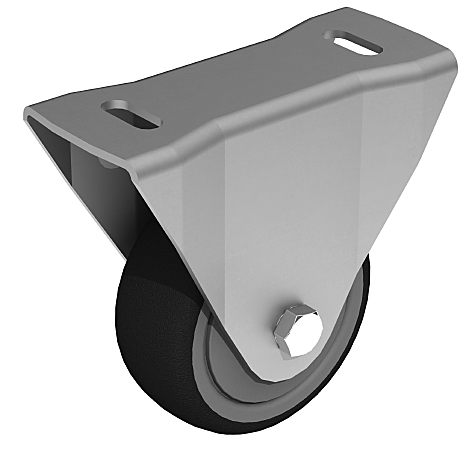

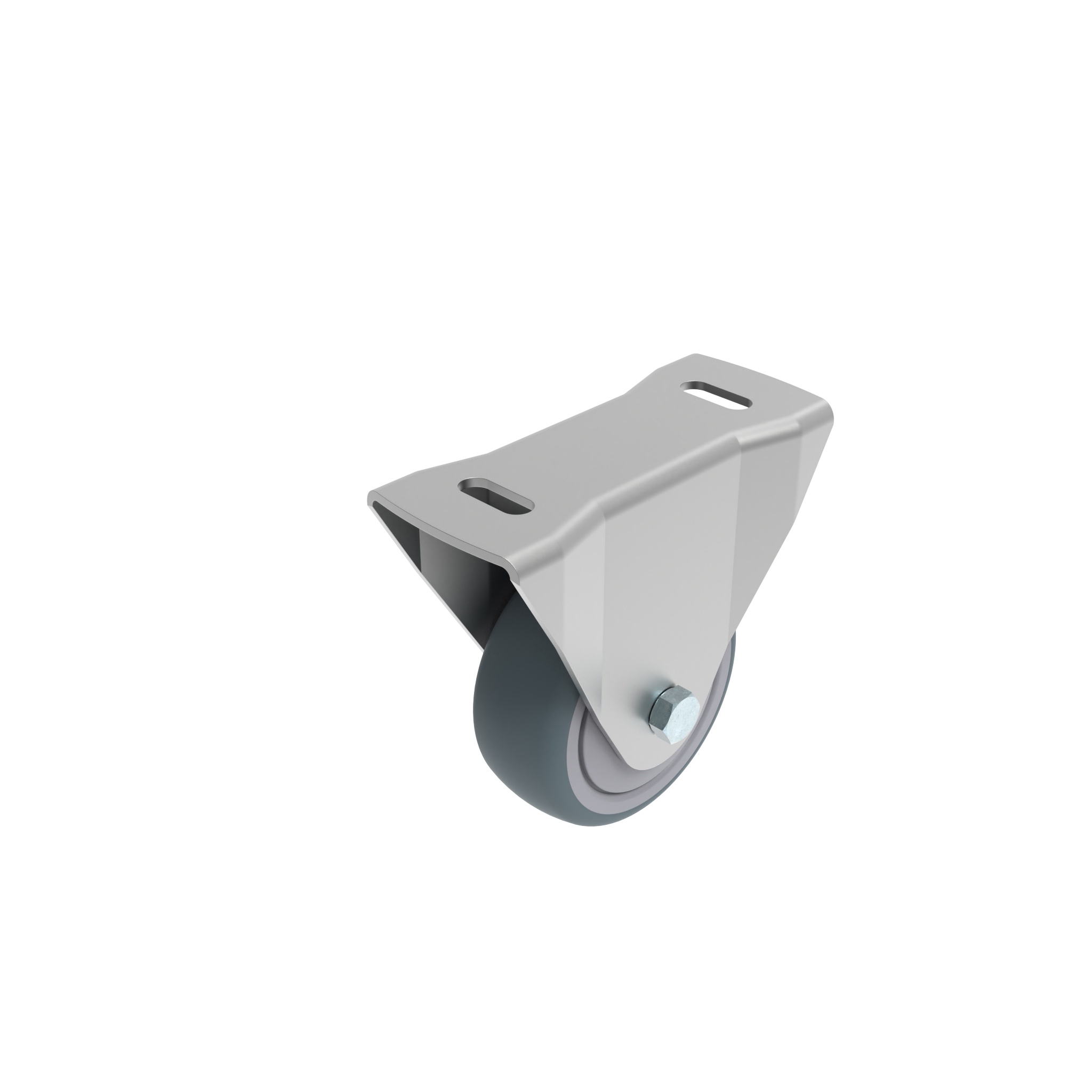

Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : voir tablePays de livraison:Monde entierDescription:Roulette fixe fiable et silencieuse, sans chenilles Avec roulements à billes et Filetage de protection, plaque de montage intégrée pour fixation sur profilés en aluminium avec dimensions modulaires 40 et 45 mm sans porte-à-faux Pas besoin de transport supplémentaire ni d’embaseMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Couleur:Boîtier : couleur alu Filetage : voir table Chappe de roue : noir, grisPays de livraison:Monde entierDescription:Fiable et silencieuse Roulette fixe, Ne laisse pas de trace (excepté mod. Caoutchouc ESD décharge electrostatique), avec roulement à billes et protège fils; Plaque de montage asymmetrique pour montage sur profilés aluminium 38 - 1.5", 40 mm et 45 mm sans dépassement; compatible avec toutes les roulettes pivotantes et fixes en raison du niveau de hauteur constant avec la plaque d'adaptation en option F; pas de plaque d'adaptation suplementaire nécessaireMatériau:Boîtier : acier Filetage : voir table Chappe de roue : voir tableOptions:Autres type de roues, autres couleurs, autres surfaces sur demandeEtat de surface:Boîtier : peint. poudre
Souhaitez-vous également en savoir plus sur les roulettes pivotantes et fixes avec pied relevable ?
Cliquez ici pour voir toutes les versions.
Accessories
Matériau de montage recommandé

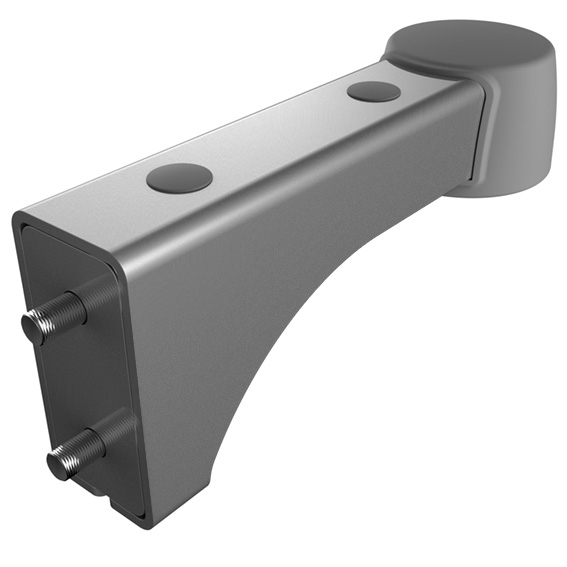

Couleur:Bras : couleur alu Parechocs : gris ≈ RAL 7042 Cache : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:Pour le montage de roulettes pivotantes à 360° avec trou hexa. à l’arrière – également avec frein double ; stabilité accrue contre le renversement grâce au centre de gravité plus bas, avec protection contre les chocs latéraux ; Le bras pivotant peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la face avant, le trou central du profilé correspondant doit être fileté M8 (Filetage min. 15 mm de profondeur)Matériau:Bras : acier Parechocs : plastique TPE, ≈ 70 Shore A Vis : acier Cache : plastiqueKit:1 bras de roulette, 1 pare-chocs, 2 vis DIN EN ISO 7380 (DIN 34805) – M8 x 16, 1 vis DIN EN ISO 10642 (DIN 7991) – M10 x 25, 2 cachesOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Bras : peint. époxy Vis : zinguéInformation:Roulette pivotante compatible D80, D100 ou D125 voir 098S080xxx, 098S100xxx ou 098S125xxx
Matériau de montage recommandé
Sur la face frontale dans un trou de noyau, à l’aide de la plaque d’adaptation
I40
1 vis – M8 x 40 ;
1 rondelle DIN EN ISO 7093 – 8,4
B 40, B 45
1 vis – M12 x 40 ou
1 vis autotaraudeuse – S12 x 40
Le long de la rainure en T, à l’aide de la plaque d’adaptation
I 40
1 vis M8 x 25 ;
1 rondelle DIN EN ISO 7093 – 8,4 ;
1 rainure d’écrou en T 8 - M8
I 40
1 vis à tête marteau M8 x 30 ;
1 rondelle DIN EN ISO 7093 – 8,4 ;
1 écrou DIN EN ISO 10 511 – M8
B 40, B 45
Boulon en T M12 x 30 ;
1 écrou DIN EN ISO 10 511 – M12
Le long de la rainure en T, en utilisant les trous de boulon
I 40
2 vis M8 x 14 ;
2 rainures d’écrou en T 8 – M8
B 40, B 45
2 vis M8 x 14 ;
2 écrous de rainure en T 10 – M8
