Unité de roulement
Unités de roulement FATH : Concevez facilement vous-même des unités et des portes coulissantes
Avec les unités de roulement FATH pour profilés C, vous pouvez facilement concevoir des unités et des portes coulissantes pour un environnement industriel. Les différentes versions sont équipées de galets intérieurs trempés dans différents matériaux et versions, vous offrant une grande flexibilité pour la construction d’applications individuelles en fonction des besoins et des exigences du client.
Pour la construction de chariots de guidage, l’unité de roulement FATH est combinée avec une plaque de chariot appropriée. Des unités de roulement centrées et excentriques sont disponibles avec différentes géométries de boulons. Comme les boulons excentriques peuvent également être réglés ultérieurement, vous pouvez construire une unité de guidage exempte de jeu. Le résultat idéal est obtenu en installant deux unités de roulement centrées et deux unités de roulement excentriques.
FATH dispose d’un système de dénudage et de lubrification adapté qui protège contre l’usure prématurée afin de garantir une lubrification permanente des rails de guidage et des unités de roulement.
Points forts
- Conception sur mesure d’unités et de portes coulissantes
- Versions fixes et réglables disponibles
- Peuvent être orientées à 180° pour plus de flexibilité
- Construction robuste
Possibilité de mettre en œuvre d’innombrables applications
Unité de coulissement ou suspension pour portes coulissantes : Les possibilités d’utilisation sont quasiment illimitées. Etant donné que les unités de roulement FATH peuvent également être combinées à 90°, une imprimante 3D, par exemple, peut être déplacée verticalement et horizontalement en fixant les unités de c appropriées.
Les portes coulissantes destinées à un large éventail de fonctions de production et d’assemblage peuvent être conçues avec précision – qu’il s’agisse d’une structure simple pour la fermeture de petites zones ou d’un élément intégré à une enceinte complexe offrant un accès pratique. Les portes coulissantes sont guidées par le montage des unités de roulement FATH sur un système de rails C et des arbres D14. Pour les grandes structures, le guidage peut être soutenu par des galets sur le côté inférieur si nécessaire.
Réduction de l’usure
Pour minimiser l’usure, les unités de roulement FATH sont équipées avec un dispositif de lubrification. Le capuchon est équipé d’une garniture en feutre qui protège en outre l’unité de lubrification contre les fuites. Pour la lubrification, il suffit de verser l’huile de lubrification dans l’ouverture.
Vous souhaitez découvrir tous les produits FATH concernant les patins et les galets ?
Vous trouverez tous les patins de glissement, guides de porte, galets et guidages linéaires directement ici.
Versions

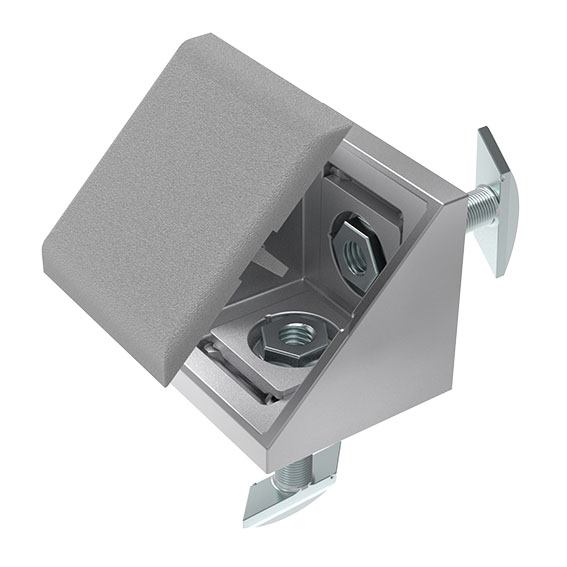

Couleur:Équerre : couleur alu Cache : gris ≈ RAL 7042 Anneau : noirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium en équerre rapidement dans le sens longitudinal ou transversal, insertion directe dans la rainure du profilé grâce à des vis rhombus aimantées prémontées et des écrous hexagonaux correctement positionnés ; équerres de raccordement pouvant être fermées avec le cacheMatériau:Equerre : fonderie d'aluminium Cache : plastique PA, renforcé fibre de verre, Vis losange aimantées : acier Ecrous hexagonaux : acier Insert : fonderie zamac # Anneau : plastique PEKit:1 équerre 2 vis rhombus aimantées 2 écrous héxagonaux M8 1 cacheEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zingué
Couleur:Équerre : couleur alu Cache : gris ≈ RAL 7042 Anneau : noirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium en équerre rapidement dans le sens longitudinal ou transversal, insertion directe dans la rainure du profilé grâce à des vis rhombus aimantées prémontées et des écrous hexagonaux correctement positionnés ; équerres de raccordement pouvant être fermées avec le cacheMatériau:Equerre : fonderie d'aluminium Cache : plastique PA, renforcé fibre de verre, Vis losange aimantées : acier Ecrous hexagonaux : acier Insert : fonderie zamac # Anneau : plastique PEKit:1 équerre 2 vis rhombus aimantées 2 écrous héxagonaux M8 1 cacheEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zingué

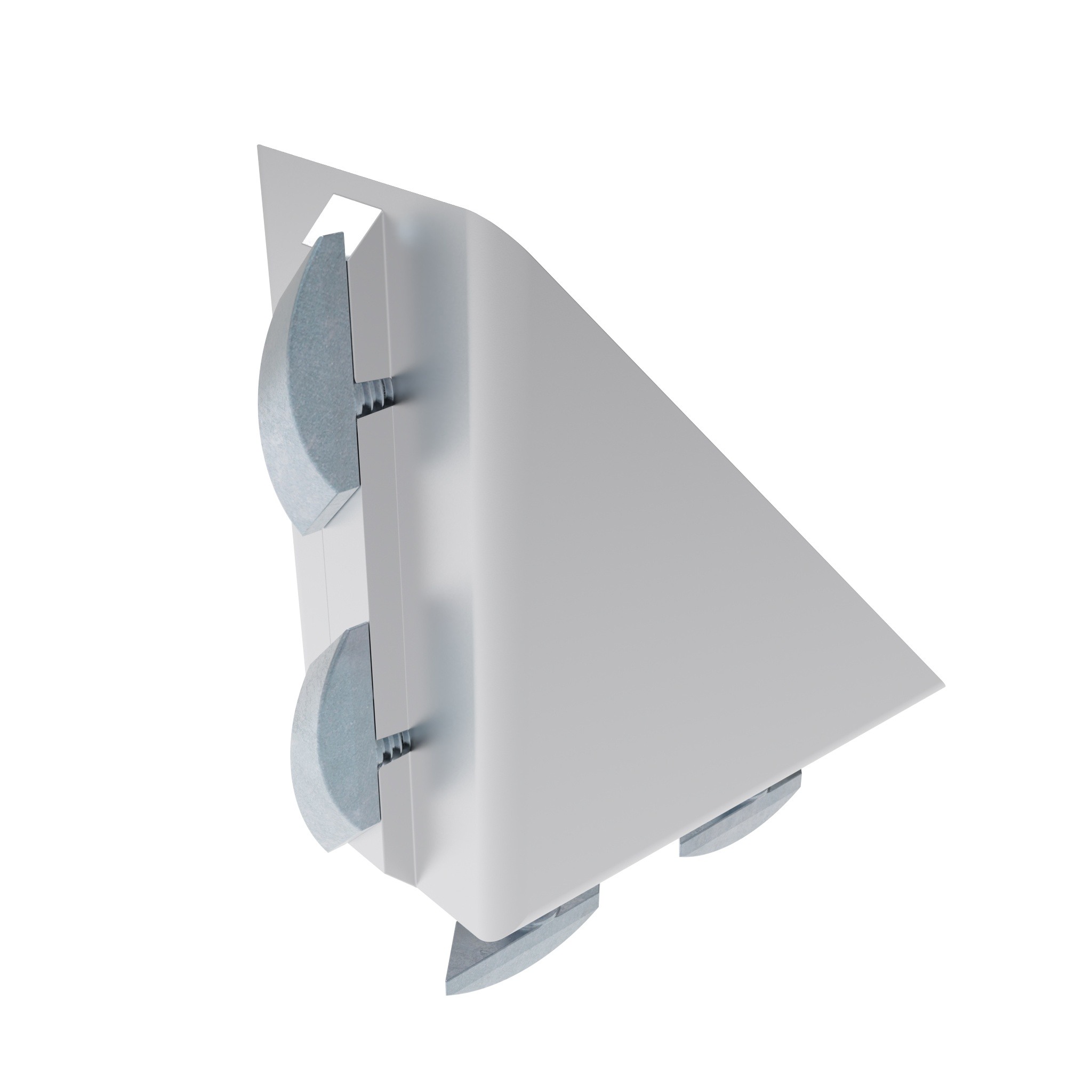

Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMatériau:Equerre : aluminium injecté Vis losange magnétiques : acier Ecrous fraisés : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zinguéInformation:Cache compatible voir 093WA809

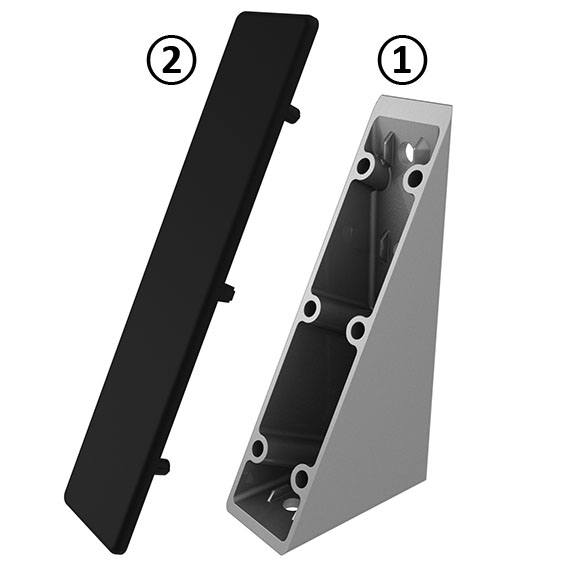

Couleur:Équerre : couleur alu Cache : noirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium ou panneaux à angle droit; l'équerre peut être couverte d'un cacheMatériau:Equerre : fonderie d'aluminium Cache : plastique PA, renforcé fibre de verre Kit d'assemblage : acierSet:1 angle, 1 cover cap - plastic PA - black, 4 T-slot nuts - slot 8 - M8, 4 screws DIN EN ISO 7380 (DIN 34805) - M8 x 16 4 square washersOptions:Autres surfaces, autres couleurs sur demandeSurface:Angle: Powder coated Screws and T-nuts: Zinc plated

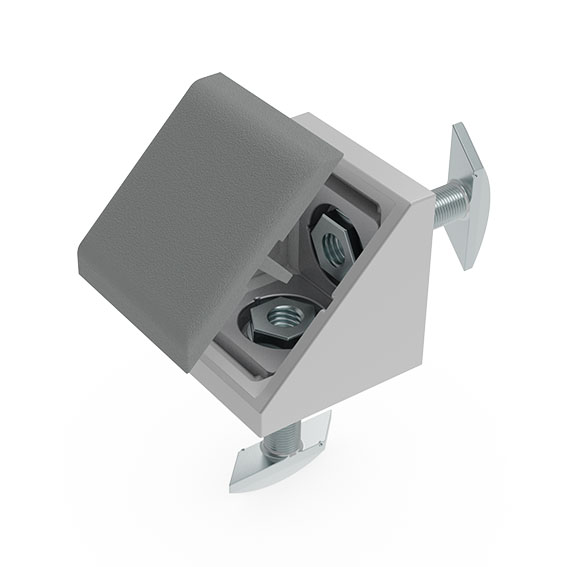

Color:Angle: Alu color Cover cap: Gray≈ RAL 7004 Ring: BlackPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium en équerre rapidement dans le sens longitudinal ou transversal, insertion directe dans la rainure du profilé grâce à des vis rhombus aimantées prémontées et des écrous hexagonaux correctement positionnés ; équerres de raccordement pouvant être fermées avec le cacheMatériau:Equerre : fonderie d'aluminium Cache : plastique PA, renforcé fibre de verre, Vis losange aimantées : acier Ecrous hexagonaux : acier Insert : fonderie zamac # Anneau : plastique PEKit:1 équerre 2 vis rhombus aimantées 2 écrous héxagonaux M8 1 cacheEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zingué

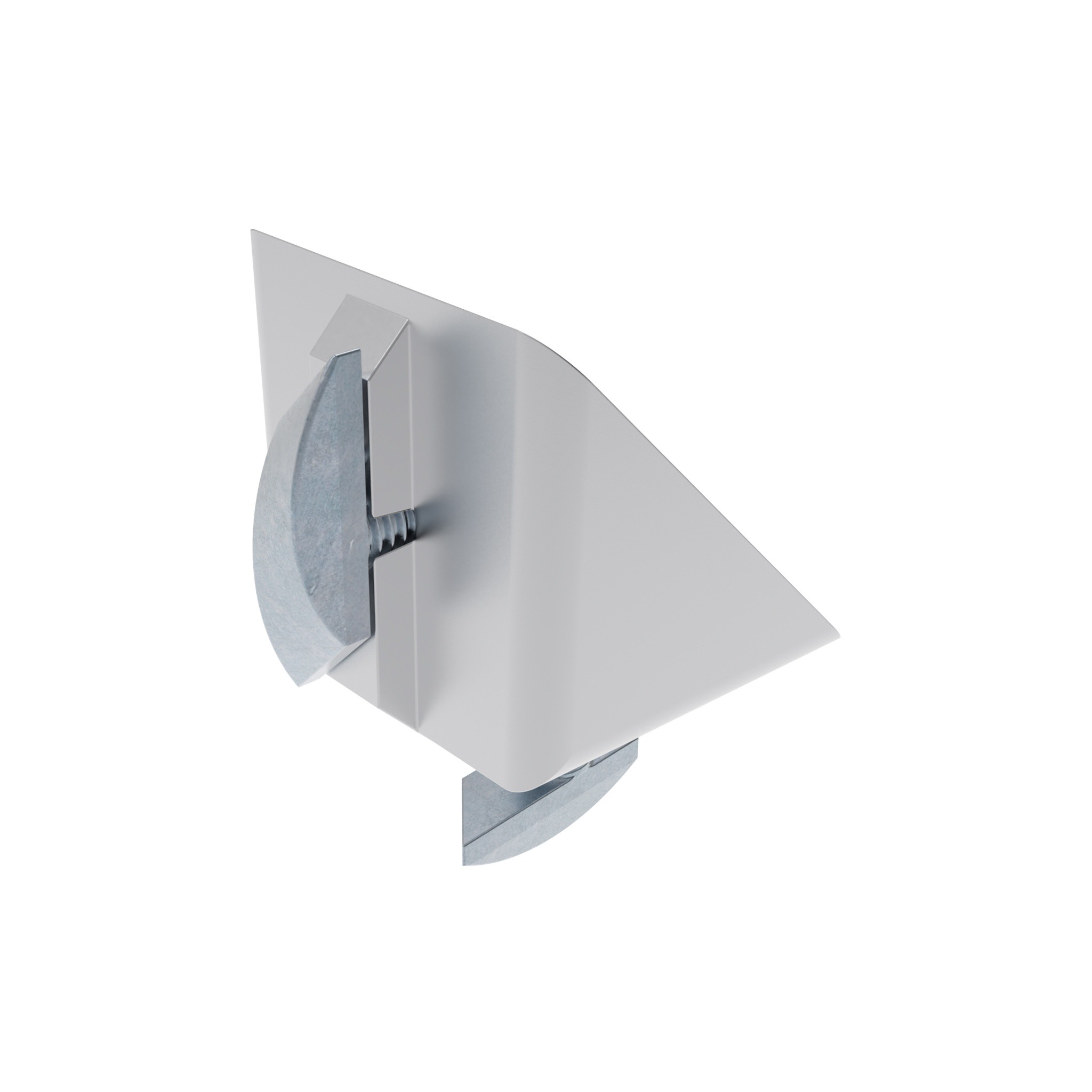

Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMatériau:Equerre : aluminium injecté Vis losange magnétiques : acier Ecrous fraisés : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zinguéInformation:Cache compatible voir 093WA406

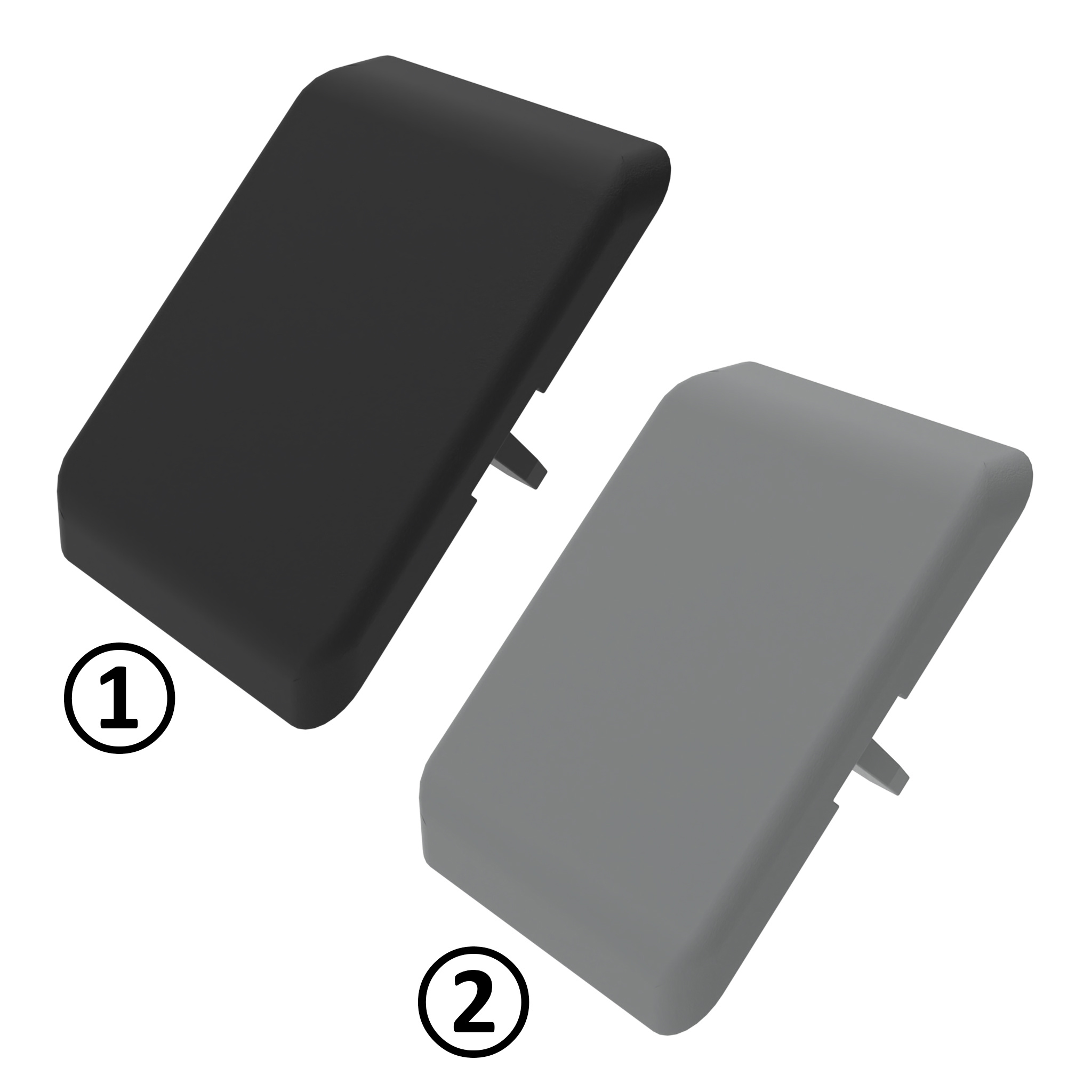

Couleur:Noir, grisPays de livraison:Monde entierDescription:Pour cacher une équerreMatériau:Plastique PA, renforcé fibre de verreOptions:Autres couleurs sur demandeTip:Compatible Alu Connection Angle I40 M (Set) see 093W406N08S01
Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMatériau:Equerre : aluminium injecté Vis losange magnétiques : acier Ecrous fraisés : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zinguéInformation:Cache compatible voir 093WA809
Couleur:Équerre : couleur alu Cache : noirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium ou panneaux à angle droit; l'équerre peut être couverte d'un cacheMatériau:Equerre : fonderie d'aluminium Cache : plastique PA, renforcé fibre de verre Kit d'assemblage : acierSet:1 angle, 1 cover cap - plastic PA - black, 4 T-slot nuts - slot 8 - M8, 4 screws DIN EN ISO 7380 (DIN 34805) - M8 x 16 4 square washersOptions:Autres surfaces, autres couleurs sur demandeSurface:Angle: Powder coated Screws and T-nuts: Zinc plated
Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMatériau:Equerre : aluminium injecté Vis losange magnétiques : acier Ecrous fraisés : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : peint. poudre Vis losange aimantées : zingué Ecrous héxagonaux : zinguéInformation:Cache compatible voir 093WA406
Color:Wing: Alu colorPays de livraison:Monde entierDescription:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeFixation:Depuis l'avant, avec vis à tête fraisée M6Material:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainTip:Compatible Central Bolts see 095AN05
Color:Wing: Alu colorPays de livraison:Monde entierDescription:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeFixation:Depuis l'avant, avec vis à tête fraisée M6Material:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainTip:Compatible Central Bolts see 095AN05
Couleur:NoirPays de livraison:Monde entierDescription:To hinge panels or aluminum profilesFixation:Depuis l'avant, avec vis à tête fraisée M6Matériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxOptions:ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demande
