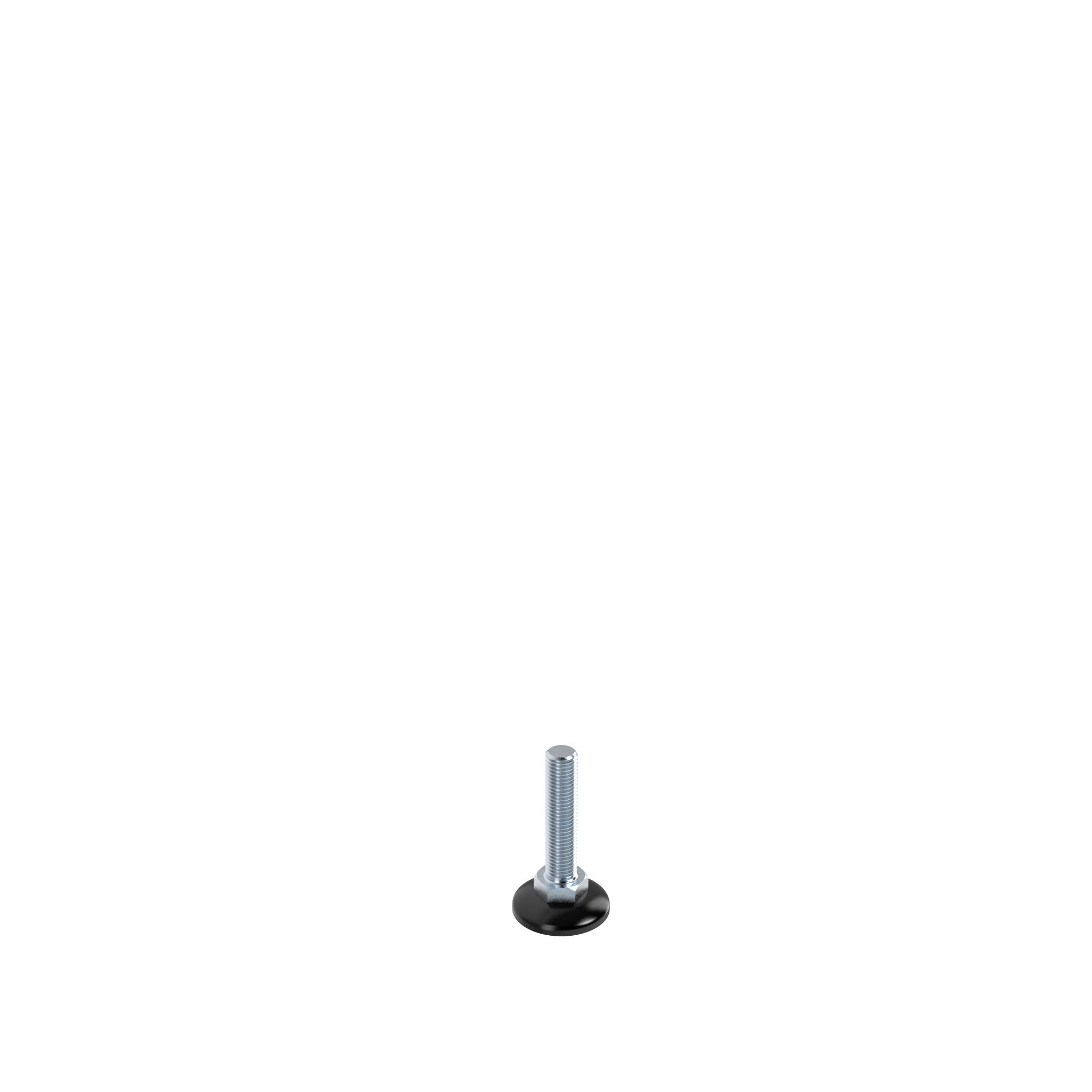

Pied ECO, ZN / acier

Informations sur le produit "Pied ECO, ZN / acier"

Couleur:
Embase : Noir

Pays de livraison:
Monde entier

Description:
Pied de nivellement economique pour positionnement fixe sur sol légèrement irrégulier

Matériau:
Embase : Fonderie Zamac
Tige filetée : Acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Autres longueurs et autres tailles sur demande

Etat de surface:
Embase : peinture époxy/zingué
Tige filetée : Zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098EG030 et suivants.

Zolltarifnummer:
73269098900
Conditionnement: 1 pièce
Liaison: Débattement angulaire ±5°
Modèle: Fonderie Zamac/acier
Poids (g): 185.6

Variantes

ID de produit D (mm) H (mm) Etat de surface Version Couleur h (mm) Embase Fmax (N) SW (mm) K (mm) M x L (mm) F (mm)
9E030ZV08050M 29 11.5 Zingué Sans Patin anti-glisse 2.0 30 3430 13 5.3 M8 x 50 16.0
9E030ZV10070M 29 11.5 Zingué Sans Patin anti-glisse 2.0 30 4600 17 6.4 M10 x 70 16.5
9E030ZV12050M 29 11.5 Zingué Sans Patin anti-glisse 2.0 30 7550 19 7.5 M12 x 50 17.5
9E040ZV08050M 39 12.0 Zingué Sans Patin anti-glisse 2.5 40 3430 13 5.3 M8 x 50 16.5
9E040ZV08120M 39 12.0 Zingué Sans Patin anti-glisse 2.5 40 3430 13 5.3 M8 x 120 16.5
9E050ZS16040M 50 15.3 Peint. poudre Sans Patin anti-glisse Noir 3.0 50 14200 24 10.0 M16 x 40 23.8
9E050ZS16070M 50 15.3 Peint. poudre Sans Patin anti-glisse Noir 3.0 50 14200 24 10.0 M16 x 70 23.8
