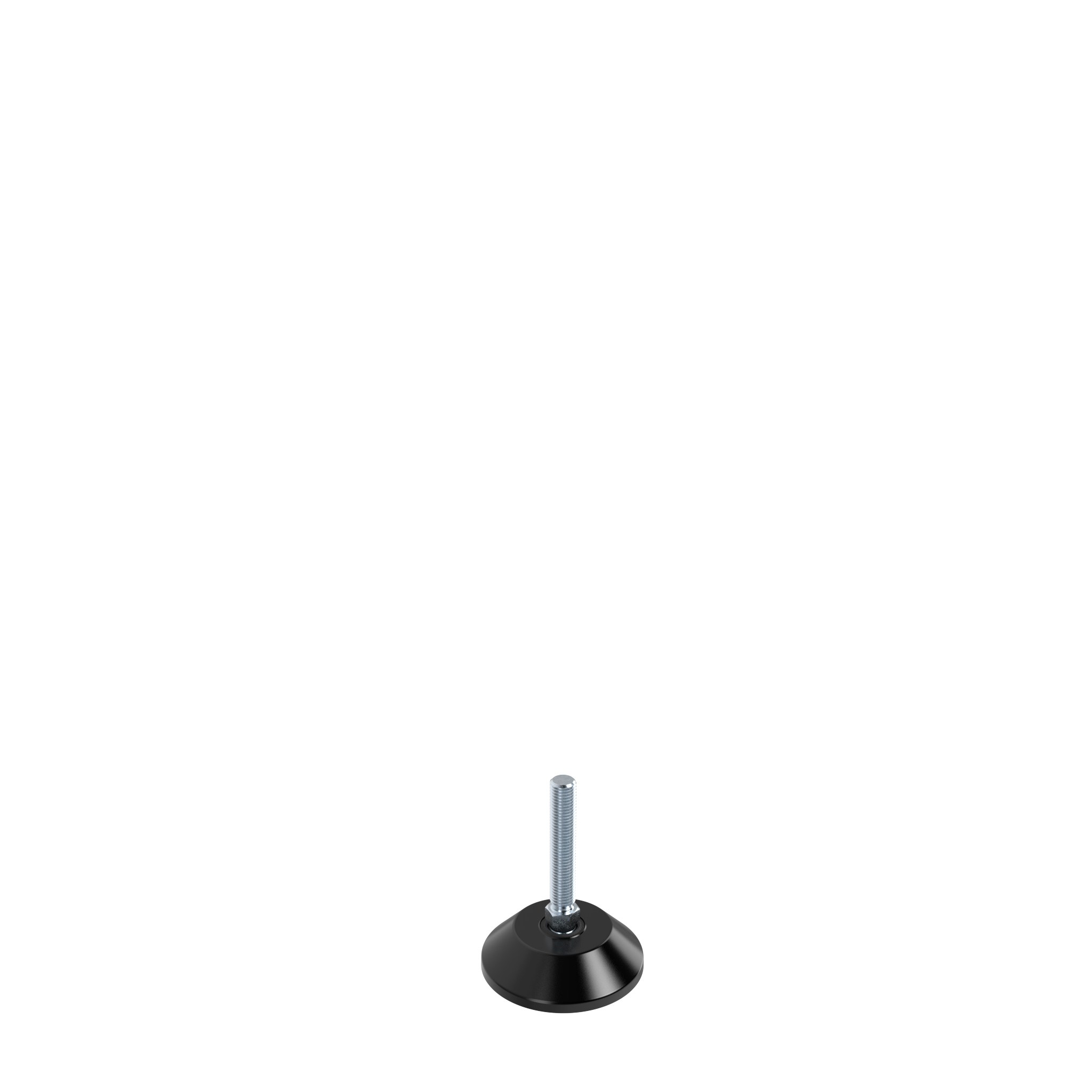

Pied pivot trapézoïdal, ZN / acier - rotule 15

Informations sur le produit "Pied pivot trapézoïdal, ZN / acier - rotule 15"

Couleur:
Embase : noir

Pays de livraison:
Monde entier

Description:
Un pied à rotule pour positionnement robuste sur sols inégaux

Matériau:
Embase : fonderie zamac
Tige filetée : acier

Options:
Décharge électrostatique ESD, autres tailles, autres couleurs, patin anti-glisse collé sur demande
Acier inox, autres longueurs et autres tailles sur demande

Etat de surface:
Embase : peint. époxy
Tige filetée : zingué

Information:
Écrou compatible, voir 4DIN439BM5M et suivants et 4DIN934M5M et suivants,
Patin anti-glisse compatible, voir 098DG030 et suivants.

Conditionnement:	1 pièce
Rotule:	Débattement angulaire ±20°
Modèle:	Fonderie Zamac/acier
Poids (g):	179.0
Code ERP:	107860

Variantes

Réf. produit	Embase	Fmax (N)	SW (mm)	D (mm)	F (mm)	M x L (mm)	Version	H (mm)
9DI060ZS10150M	60	4600	14	59	29.5	M10 x 150	Sans Patin anti-glisse	18
9DI060ZS12125M	60	7550	14	59	29.5	M12 x 125	Sans Patin anti-glisse	18
9DI060ZS16100M	60	14200	17	59	29.5	M16 x 100	Sans Patin anti-glisse	18
9DI080ZS10070M	80	4600	14	76	29.5	M10 x 70	Sans Patin anti-glisse	20
9DI080ZS12066M	80	7550	14	76	29.5	M12 x 66	Sans Patin anti-glisse	20
9DI080ZS12100M	80	7550	14	76	29.5	M12 x 100	Sans Patin anti-glisse	20
9DI080ZS12125M	80	7550	14	76	29.5	M12 x 125	Sans Patin anti-glisse	20
9DI080ZS12150M	80	7550	14	76	29.5	M12 x 150	Sans Patin anti-glisse	20
9DI080ZS16066M	80	14200	17	76	29.5	M16 x 66	Sans Patin anti-glisse	20
9DI080ZS16100M	80	14200	17	76	29.5	M16 x 100	Sans Patin anti-glisse	20
9DI080ZS16125M	80	14200	17	76	29.5	M16 x 125	Sans Patin anti-glisse	20
9DI080ZS16150M	80	14200	17	76	29.5	M16 x 150	Sans Patin anti-glisse	20

Téléchargements CAD

Classification

ECLASS 6.0: 90900110
ECLASS 7.0: 90900109
ECLASS 8.0: 90900108
ECLASS 9.0: 90900107
ECLASS 10.0: 90900106
ECLASS 11.0: 90900105
ECLASS 12.0: 90900104
ECLASS 13.0: 90900103
ECLASS 14.0: 90900102
ECLASS 15.0: 90900101
ECLASS 16.0: 23010702
Zolltarifnummer: 73269098900
Code douanier exportation: 73269098

Certificats

Tags

Profile Form	T-slot Profiles
Application Area	Machinery & Plant Engineering
